Instrukcja obsługi zakrętarki udarowej Bosch GDR 12V-EC / GDS 12V-EC
Szybki przewodnik po instrukcji obsługi zakrętarki udarowej Bosch GDR 12V-EC i GDS 12V-EC. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać końcówki, zarządzać akumulatorem i optymalizować moment obrotowy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zakrętarek udarowych Bosch GDR 12V-EC oraz GDS 12V-EC. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej pracy, obsługi akumulatora, wymiany narzędzi roboczych oraz optymalizacji momentu obrotowego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

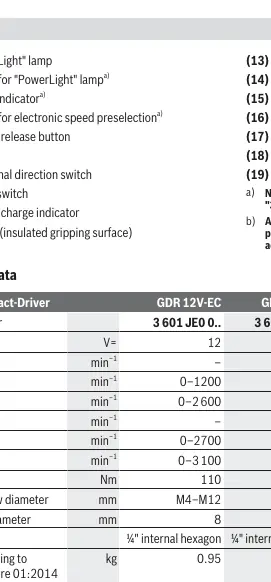

Opis urządzenia
Urządzenie składa się z uchwytu narzędziowego, przełącznika kierunku obrotów, włącznika/wyłącznika oraz wskaźnika naładowania akumulatora. Wersja GDR 12V-EC posiada uchwyt 1/4" (sześciokątny), natomiast GDS 12V-EC wyposażona jest w uchwyt 3/8" (kwadratowy).
Montaż i wymiana narzędzi
Przed przystąpieniem do prac konserwacyjnych lub wymiany narzędzi należy zawsze wyjąć akumulator z urządzenia.
- GDR 12V-EC: Pociągnij tuleję blokującą do przodu, włóż narzędzie do uchwytu do oporu i zwolnij tuleję, aby zablokować końcówkę.
- GDS 12V-EC: Nasuń narzędzie na czworokątny trzpień uchwytu. Niewielki luz narzędzia w uchwycie jest normalny i nie wpływa na bezpieczeństwo.
Obsługa
Urządzenie uruchamia się poprzez naciśnięcie włącznika. Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik. Kierunek obrotów zmienia się za pomocą przełącznika (9). Pamiętaj, że zmiana kierunku nie jest możliwa, gdy włącznik jest wciśnięty.
Wskazówki praktyczne
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6-10 sekundach udaru. Wyróżniamy trzy rodzaje połączeń:
- Połączenie twarde: Metal na metal z użyciem podkładek. Maksymalny moment osiągany szybko.
- Połączenie sprężyste: Z użyciem podkładek sprężynujących lub stożkowych.
- Połączenie miękkie: Metal na drewno lub z użyciem podkładek ołowianych/włóknistych.
W przypadku połączeń sprężystych i miękkich maksymalny moment jest niższy, a czas udaru musi być dłuższy.
Konserwacja i serwis
Regularnie czyść otwory wentylacyjne urządzenia, aby zapobiec gromadzeniu się pyłu metalowego, który może prowadzić do zagrożeń elektrycznych. W razie pytań serwisowych lub potrzeby zakupu części zamiennych, odwiedź stronę www.bosch-pt.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się lub zwalnia pod obciążeniem.
Sprawdź stan naładowania akumulatora. Jeśli temperatura akumulatora jest poza zakresem, pozwól mu ostygnąć.
Końcówka wypada z uchwytu.
Upewnij się, że końcówka jest poprawnie zamocowana w uchwycie narzędziowym i zablokowana tuleją.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wybrano właściwy kierunek obrotów.
- Sprawdź, czy końcówka robocza jest odpowiednia do typu uchwytu (GDR 1/4" lub GDS 3/8").
- Upewnij się, że w otworach wentylacyjnych nie ma zanieczyszczeń.
Parametry w praktyce
- Napięcie znamionowe
- 12V - napięcie zasilania akumulatorowego.
- Maks. moment obrotowy
- 110 Nm (GDR) / 115 Nm (GDS) - maksymalna siła dokręcania.
- Uchwyt narzędziowy
- GDR: 1/4" sześciokątny; GDS: 3/8" kwadratowy.
Ilustracje i schematy
- Rysunek A: Montaż akumulatora.
- Rysunek B: Montaż końcówek w GDR 12V-EC.
- Rysunek C: Montaż końcówek w GDS 12V-EC.
- Rysunek D: Przełącznik kierunku obrotów.
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 12V.
- Używaj tylko ładowarek GAL 12... lub GAX 18...
