Instrukcja obsługi zakrętarki udarowej Bosch GDR 12-LI
Szybki przewodnik po instrukcji obsługi zakrętarki udarowej Bosch GDR 12-LI. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać bity, ładować akumulator i optymalnie dobierać moment obrotowy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zakrętarka udarowa Bosch GDR 12-LI to profesjonalne narzędzie akumulatorowe przeznaczone do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Główne elementy narzędzia:
- Uchwyt narzędziowy (1): Służy do mocowania bitów.
- Tuleja blokująca (2): Umożliwia montaż i demontaż narzędzi roboczych.
- PowerLight (3): Oświetlenie miejsca pracy.
- Przełącznik kierunku obrotów (7): Zmiana kierunku pracy (wkręcanie/wykręcanie).
- Włącznik/wyłącznik (8): Regulacja prędkości obrotowej.
- Wskaźnik naładowania akumulatora (9): Informuje o stanie energii.
Montaż i obsługa
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Aby włożyć akumulator, wsuń go do uchwytu, aż usłyszysz kliknięcie. Aby wyjąć, naciśnij przycisk zwalniający akumulator.
Wymiana narzędzi
Pociągnij tuleję blokującą (2) do przodu, włóż narzędzie robocze do uchwytu (1) do oporu, a następnie zwolnij tuleję. Używaj wyłącznie bitów z zatrzaskiem kulkowym (DIN 3126-E6.3) lub uniwersalnego uchwytu z zatrzaskiem.
Użytkowanie
Narzędzie uruchamia się poprzez naciśnięcie włącznika (8). Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik. Narzędzie posiada zabezpieczenie przed przeciążeniem – w przypadku zbyt dużego obciążenia lub temperatury poza zakresem, prędkość zostanie automatycznie zredukowana.
Wskazówki praktyczne
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6–10 sekundach udaru. Zawsze sprawdzaj osiągnięty moment obrotowy za pomocą klucza dynamometrycznego.
- Połączenie twarde: Metal-metal z podkładkami. Maksymalny moment osiągany szybko.
- Połączenie sprężyste: Z podkładkami sprężynującymi lub stożkowymi.
- Połączenie miękkie: Metal-drewno lub z podkładkami ołowianymi/włóknistymi.
Konserwacja
Regularnie czyść otwory wentylacyjne narzędzia, aby zapobiec gromadzeniu się pyłu metalowego, który może powodować zagrożenia elektryczne. Czyść uchwyt narzędziowy i tuleję blokującą z zanieczyszczeń.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie zwalnia lub nie działa pod obciążeniem
Sprawdź stan naładowania akumulatora. Jeśli temperatura akumulatora jest poza dopuszczalnym zakresem lub narzędzie jest przeciążone, prędkość zostanie zredukowana do czasu powrotu do bezpiecznych parametrów.
Bit wypada z uchwytu
Upewnij się, że używasz bitów z zatrzaskiem kulkowym (DIN 3126-E6.3). Inne bity wymagają użycia uniwersalnego uchwytu z zatrzaskiem kulkowym.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w odpowiedniej pozycji.
- Upewnij się, że bit jest poprawnie zamocowany w uchwycie.
- Sprawdź, czy otwory wentylacyjne są czyste.
- Upewnij się, że akumulator jest poprawnie włożony.
Parametry w praktyce
- Napięcie znamionowe
- 12V - napięcie zasilania akumulatorowego.
- Maks. moment obrotowy
- 105 Nm - maksymalna siła dokręcania.
- Uchwyt narzędziowy
- 1/4" sześciokąt wewnętrzny.
- Prędkość bez obciążenia
- 0-2600 min-1 - zakres regulacji prędkości.
Ilustracje i schematy

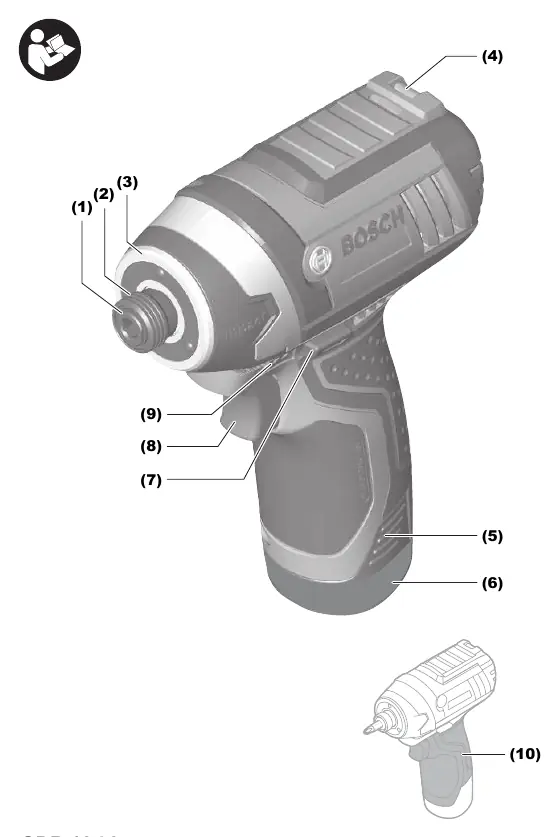

- Strona 3: Schemat budowy narzędzia z numeracją części.
- Strona 4: Instrukcja wymiany akumulatora (A), montażu bitów (B) oraz zmiany kierunku obrotów (C).
Zgodność modelu
- Zalecane akumulatory: GBA 12V...
- Zalecane ładowarki: GAL 12..., GAX 18...
