Instrukcja obsługi radia samochodowego Caliber RCD 125BT
Szybki przewodnik po obsłudze radia samochodowego Caliber RCD 125BT. Dowiedz się, jak sparować Bluetooth, ustawić stacje radiowe, odtwarzać muzykę z USB/SD i rozwiązywać problemy z odtwarzaniem płyt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Radio samochodowe Caliber RCD 125BT to urządzenie obsługujące radio FM, odtwarzanie płyt CD, plików MP3/WMA z USB oraz kart SD, a także łączność Bluetooth. Przed rozpoczęciem użytkowania upewnij się, że instalacja elektryczna pojazdu zapewnia zasilanie 12V z masą ujemną.
Opis urządzenia i sterowanie
Panel przedni zawiera główne przyciski sterowania, pokrętło głośności, slot na płytę CD, port USB oraz wejście AUX 3,5mm. Slot na kartę SD znajduje się pod zdejmowanym panelem przednim. Pilot zdalnego sterowania umożliwia szybki dostęp do funkcji takich jak zmiana trybu, głośność, wyciszenie, obsługa stacji radiowych oraz sterowanie odtwarzaniem.
Obsługa radia i odtwarzacza
Aby zmienić źródło dźwięku, użyj przycisku MODE. W trybie tunera możesz automatycznie wyszukiwać stacje lub ręcznie dostrajać częstotliwość. W trybach CD, USB lub SD dostępne są funkcje pauzy, odtwarzania, skanowania utworów (Intro), powtarzania (Repeat) oraz odtwarzania losowego (Shuffle). Ustawienia dźwięku (Bass, Treble, Balance, Fader, EQ) oraz koloru podświetlenia dostępne są w menu Audio.
Bluetooth
Aby sparować telefon, otwórz menu Bluetooth, przytrzymując przycisk MENU przez ponad 3 sekundy. Wyszukaj urządzenie "RCD125BT CALIBER" w telefonie i wprowadź hasło "0000". Po pomyślnym połączeniu na wyświetlaczu pojawi się komunikat "BT ON". Urządzenie umożliwia odbieranie i odrzucanie połączeń oraz transfer dźwięku z powrotem do telefonu.
Rozwiązywanie problemów
Jeśli na wyświetlaczu pojawi się komunikat "Disc Error", spróbuj zresetować urządzenie, naciskając przycisk RESET ostrym przedmiotem. Upewnij się, że płyta jest czysta, nieuszkodzona i włożona etykietą do góry. Unikaj używania płyt o nieregularnych kształtach, gdyż mogą uszkodzić mechanizm.
Dane techniczne
Urządzenie wymaga zasilania DC 11-15V. Obsługuje karty SD i pamięci USB o pojemności do 32GB. Moc wyjściowa wynosi 4 x 75W (maksymalnie), a impedancja obciążenia to 4 Ohm.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Komunikat "Disc Error"
Zresetuj urządzenie przyciskiem RESET, sprawdź czy płyta jest czysta i włożona poprawnie.
Bluetooth nie łączy się
Upewnij się, że urządzenia są sparowane i sprawdź, czy na wyświetlaczu widnieje "BT ON".
Płyta przeskakuje podczas jazdy
Unikaj jazdy po bardzo wyboistych drogach; upewnij się, że płyta nie jest porysowana.
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu ma 12V z masą ujemną.
- Upewnij się, że płyta CD jest włożona etykietą do góry.
- Sprawdź, czy karta SD lub pamięć USB nie przekracza 32GB.
- Włącz Bluetooth w telefonie przed rozpoczęciem parowania.
- Zdejmij panel przedni, aby uzyskać dostęp do slotu karty SD.
Parametry w praktyce
- Zakres częstotliwości FM
- 87.5 - 107.9 MHz
- Moc wyjściowa
- 4 x 75W (maksymalna)
- Impedancja obciążenia
- 4 Ohm
Ilustracje i schematy
- Panel przedni: zawiera przyciski 1-20, pokrętło głośności, slot CD, port USB, wejście AUX.

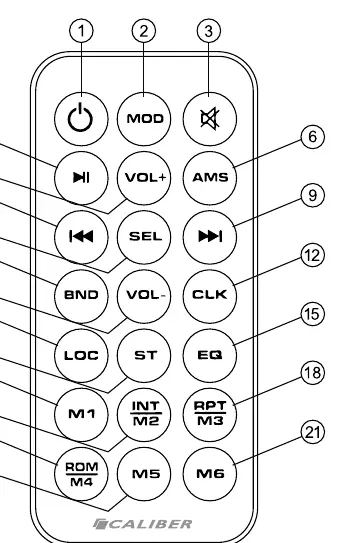

- Pilot: umożliwia zdalne sterowanie zasilaniem, głośnością, trybami i stacjami radiowymi.
Zgodność modelu
- Obsługuje nośniki USB i karty SD do 32GB.
- Wymaga instalacji w pojeździe z zasilaniem 12V i masą ujemną.
