Instrukcja obsługi radia samochodowego Caliber RMD 120DAB-BT-B
Szybki przewodnik po radiu samochodowym Caliber RMD 120DAB-BT-B. Dowiedz się, jak podłączyć urządzenie, zainstalować antenę DAB, sparować telefon przez Bluetooth i korzystać z funkcji radia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje dotyczące instalacji, podłączenia oraz obsługi radia samochodowego Caliber RMD 120DAB-BT-B. Urządzenie wymaga instalacji 12V z ujemną masą. Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone.
Opis urządzenia i sterowanie
Radio wyposażone jest w panel przedni z przyciskami sterującymi, wyświetlacz LCD, port USB, wejście AUX 3,5mm oraz slot na kartę SD (dostępny po zdjęciu panelu). Główne funkcje, takie jak zmiana źródła (MODE), odbieranie połączeń (BND) czy dostęp do menu (MENU), są obsługiwane za pomocą przycisków na panelu przednim.
Podłączenie radia
Podłączenie radia odbywa się za pomocą złączy A i B. Kluczowe przewody to:
- Żółty: Pamięć +12V
- Czerwony: +12V (do stacyjki)
- Czarny: Masa (Ground)
- Niebieski: Remote +12V output
Złącze B służy do podłączenia głośników (przednie i tylne, lewe i prawe). Radio posiada również wyjścia RCA dla przednich i tylnych kanałów.
Instalacja anteny DAB+
Antena DAB+ powinna być zamontowana na przedniej szybie w pobliżu słupka A. Przezroczystą część anteny należy przykleić do szyby, a czarną część do metalowej ramy karoserii. Nie jest konieczne usuwanie lakieru z ramy. Wtyk anteny należy podłączyć do odpowiedniego gniazda w radiu.
Obsługa Bluetooth
Aby sparować telefon:
- Przytrzymaj przycisk MENU przez ponad 3 sekundy, aby otworzyć menu Bluetooth.
- Włącz Bluetooth w telefonie i wyszukaj dostępne urządzenia.
- Wybierz "Car Audio" i wprowadź hasło "8888".
- Po poprawnym połączeniu na wyświetlaczu pojawi się komunikat "BT ON".
Aby odrzucić połączenie, naciśnij przycisk MU. Aby przenieść dźwięk rozmowy z powrotem na telefon, przytrzymaj przycisk BND.
Ustawienia i funkcje radia
Radio posiada funkcję automatycznego wyszukiwania i zapisywania stacji (AMS), która zapisuje 6 najsilniejszych stacji w pamięci M1-M6. W menu systemowym (dostępnym po przytrzymaniu przycisku VOL/SEL) można skonfigurować ustawienia takie jak AF (częstotliwości alternatywne), TA (komunikaty drogowe) oraz dźwięk (Bass, Treble, Balance, Fader).
Resetowanie urządzenia
Jeśli radio nie reaguje, użyj nieostrego, niemetalowego przedmiotu, aby nacisnąć przycisk resetowania (znajdujący się za panelem przednim) i przytrzymaj go przez 5 sekund. Spowoduje to przywrócenie ustawień fabrycznych.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź bezpiecznik 10A oraz poprawność podłączenia przewodów zasilających (żółty - stałe 12V, czerwony - po stacyjce).
Bluetooth nie łączy się
Upewnij się, że telefon wyszukuje urządzenie o nazwie "Car Audio" i użyj kodu parowania "8888".
Brak dźwięku lub słaba jakość
Sprawdź impedancję głośników (wymagane 4 Ohm) oraz poprawność podłączenia przewodów głośnikowych w złączu B.
Przed użyciem
- Upewnij się, że instalacja elektryczna pojazdu to 12V z ujemną masą.
- Przygotuj narzędzia do demontażu panelu radia w samochodzie.
- Sprawdź, czy masz dostęp do bezpiecznika 10A.
- Upewnij się, że antena DAB+ będzie montowana na szybie przy słupku A.
Parametry w praktyce
- Impedancja obciążenia
- 4 Ohm (wymagana dla podłączanych głośników)
- Moc wyjściowa
- 4 x 75W (maksymalna moc na kanał)
Ilustracje i schematy

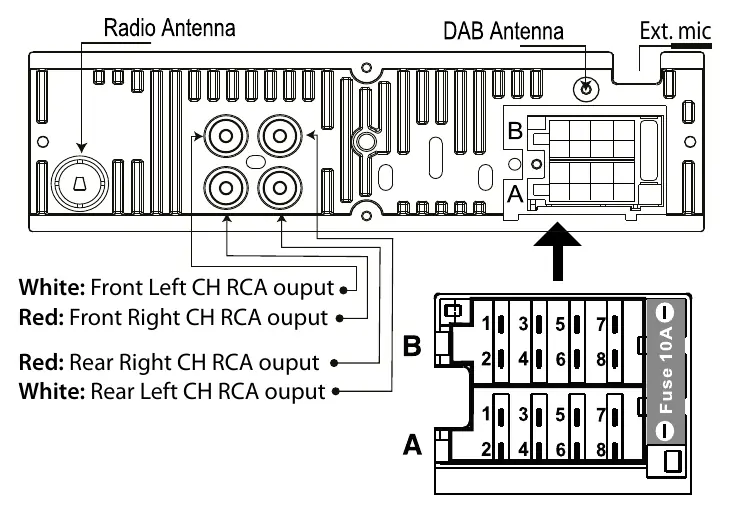

- Schemat połączeń (Connector A/B) pokazuje rozmieszczenie przewodów zasilających (żółty - pamięć, czerwony - zapłon, czarny - masa) oraz głośnikowych.
- Instrukcja montażu anteny DAB+ wskazuje na konieczność przyklejenia przezroczystej części anteny do szyby przy słupku A, a czarnej części do metalowej ramy.
Zgodność modelu
- Obsługuje karty SD do 16GB.
- Karta SD z mapami nawigacji musi być włożona w port za panelem przednim.
- Wymaga instalacji 12V z ujemną masą.
