Instrukcja obsługi radia samochodowego Caliber RMD 120BT-B

Najważniejsze informacje z instrukcji

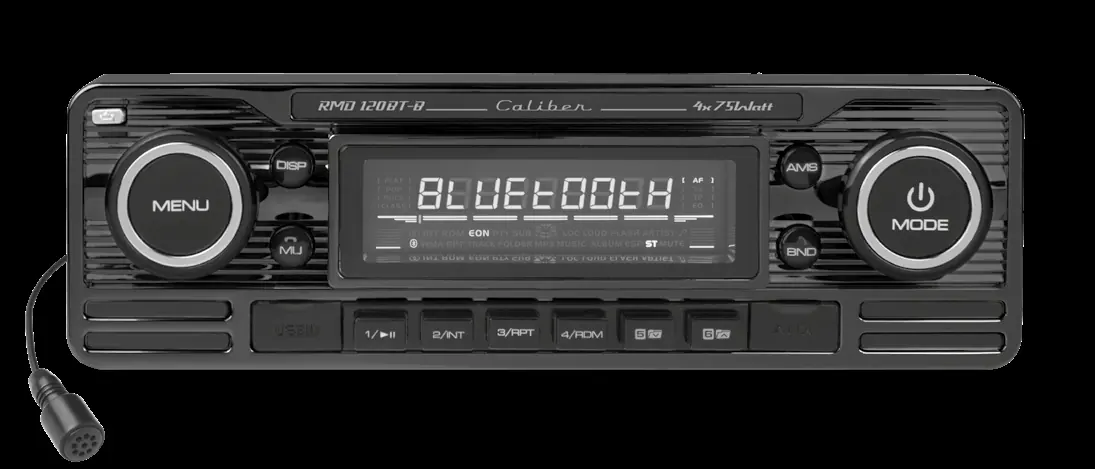

Caliber RMD 120BT-B to radio samochodowe wyposażone w tuner FM, odtwarzacz plików MP3/WMA z USB i kart SD, wejście AUX oraz moduł Bluetooth do obsługi połączeń telefonicznych i strumieniowania dźwięku. Instrukcja zawiera kluczowe informacje dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz obsługi funkcji urządzenia.

Montaż i podłączenie

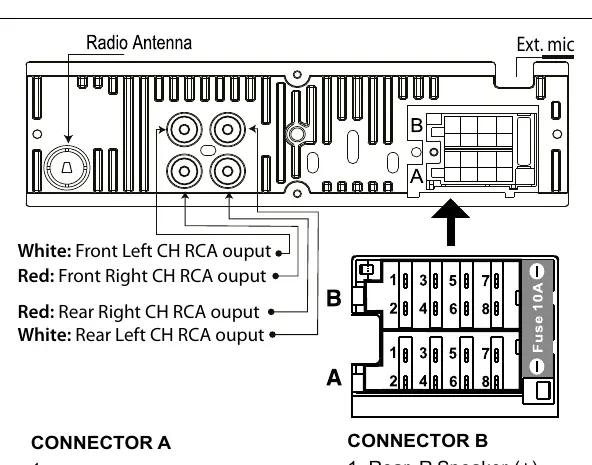

Urządzenie wymaga zasilania 12V DC z ujemną masą. Podłączenie odbywa się za pomocą dwóch złączy (A i B):

• Złącze A (Zasilanie): Zawiera przewody zasilające (pamięć +12V żółty, zapłon +12V czerwony), wyjście zdalne (niebieski) oraz masę (czarny).
• Złącze B (Głośniki): Obsługuje cztery głośniki (przednie lewy/prawy, tylne lewy/prawy).

Radio posiada również wyjścia RCA dla przednich i tylnych kanałów oraz wejście na zewnętrzny mikrofon.

Obsługa urządzenia

Panel przedni zawiera przyciski sterujące oraz pokrętło głośności. Główne funkcje obejmują:

• Włączanie/Wyłączanie: Krótkie naciśnięcie przycisku zasilania włącza urządzenie, długie wyłącza.
• Wybór źródła (Mode): Przełączanie między radiem, USB, SD, AUX i Bluetooth.
• Menu systemowe: Dostępne po przytrzymaniu przycisku VOL/SEL. Pozwala na konfigurację ustawień takich jak AF, TA, PTY, REG, BEEP oraz wybór obszaru (EUR/USA).
• Menu Audio: Pozwala na regulację tonów niskich (Bass), wysokich (Treble), balansu (Balance) i fader. W trybie DSP dostępne są ustawienia EQ: FLAT, CLASSIC, POP, ROCK.
• Resetowanie: Jeśli urządzenie przestanie reagować, użyj nieostrego przedmiotu, aby nacisnąć przycisk reset znajdujący się za panelem przednim przez 5 sekund.

Bluetooth

Aby sparować telefon:

1. Przytrzymaj przycisk MENU przez ponad 3 sekundy, aby otworzyć menu Bluetooth.
2. Włącz Bluetooth w telefonie i wyszukaj dostępne urządzenia.
3. Wybierz "Car Audio" i wprowadź hasło "8888".
4. Po poprawnym połączeniu na wyświetlaczu pojawi się komunikat "BT ON".

Podczas rozmowy przycisk MU służy do odrzucenia połączenia, a długie naciśnięcie przycisku BND pozwala na przeniesienie dźwięku z powrotem na telefon.

Odtwarzanie z USB i kart SD

Po włożeniu nośnika urządzenie automatycznie przełącza się w odpowiedni tryb. Kartę SD należy umieścić w slocie znajdującym się po zdjęciu panelu przedniego (maksymalna pojemność 16GB). Uwaga: slot na karcie SD znajdujący się na tylnej części panelu służy wyłącznie do danych nawigacyjnych i aktualizacji systemu.

Bezpieczeństwo

Należy przestrzegać następujących zasad:

• Nie obsługuj radia w sposób rozpraszający uwagę podczas jazdy.
• Utrzymuj głośność na poziomie umożliwiającym słyszenie dźwięków z otoczenia (np. syreny karetek).
• Nie demontuj ani nie modyfikuj urządzenia.
• Używaj bezpieczników o odpowiednim amperażu.
• Zadbaj o to, aby temperatura wewnątrz pojazdu mieściła się w zakresie 0°C - +45°C przed włączeniem urządzenia.
