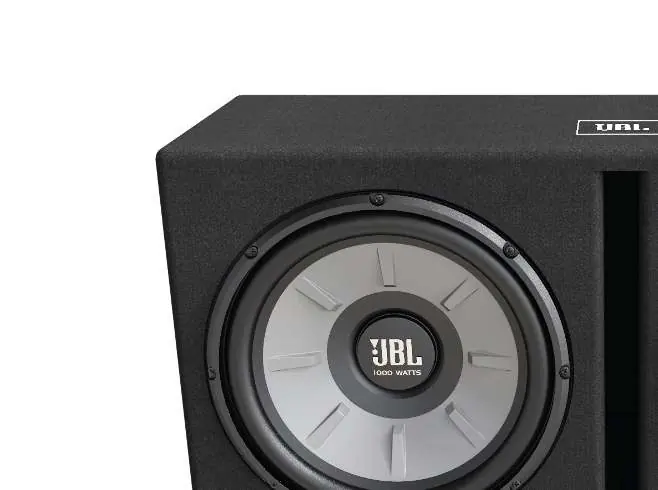

Instrukcja obsługi subwoofera JBL STAGE 1220B

Najważniejsze informacje z instrukcji

Instrukcja dotyczy subwoofera JBL STAGE 1220B. Dokument zawiera wytyczne dotyczące bezpiecznego montażu w pojeździe, schematy połączeń elektrycznych oraz specyfikację techniczną urządzenia. Przed przystąpieniem do instalacji należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym koniecznością odłączenia akumulatora.

Montaż i instalacja

Wybierz miejsce montażu, które nie będzie kolidować z bagażem, składanymi siedzeniami czy pokrywą bagażnika. Najlepszym miejscem jest zazwyczaj róg bagażnika lub przestrzeni ładunkowej. Upewnij się, że obudowa jest solidnie przymocowana do powierzchni montażowej.

Podczas instalacji:

• Zawsze używaj okularów ochronnych podczas pracy z narzędziami.
• Wyłącz wszystkie komponenty audio i urządzenia elektryczne przed rozpoczęciem prac.
• Odłącz ujemny (-) przewód od akumulatora pojazdu.
• Przed wierceniem lub cięciem sprawdź, czy w pobliżu nie znajdują się przewody hamulcowe, paliwowe lub wiązki elektryczne.
• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i odpowiednio zaizolowane.
• Nie montuj głośników w miejscach narażonych na wilgoć.

Podłączenie głośników

Podłącz zaciski (+) i (-) na obudowie do wyjść wzmacniacza, zachowując właściwą polaryzację. Do połączeń należy użyć przewodu głośnikowego o przekroju co najmniej 0,5 mm² (20 AWG).

Dane techniczne

• Głośnik niskotonowy: 2 x 12" (300 mm)
• Moc RMS: 500 W
• Moc szczytowa: 1000 W
• Czułość (2,83 V przy 1 m): 94 dB
• Pasmo przenoszenia: 34 Hz – 200 Hz
• Impedancja nominalna: 2 omy
• Wymiary: 764,5 mm x 380 mm x 347,5 mm x 266,7 mm

Konserwacja

Głośnik można czyścić wyłącznie za pomocą wilgotnej szmatki. Nie należy używać żadnych środków czyszczących ani rozpuszczalników.
