Instrukcja obsługi wzmacniacza samochodowego Caliber CA 160P2-24V

Najważniejsze informacje z instrukcji

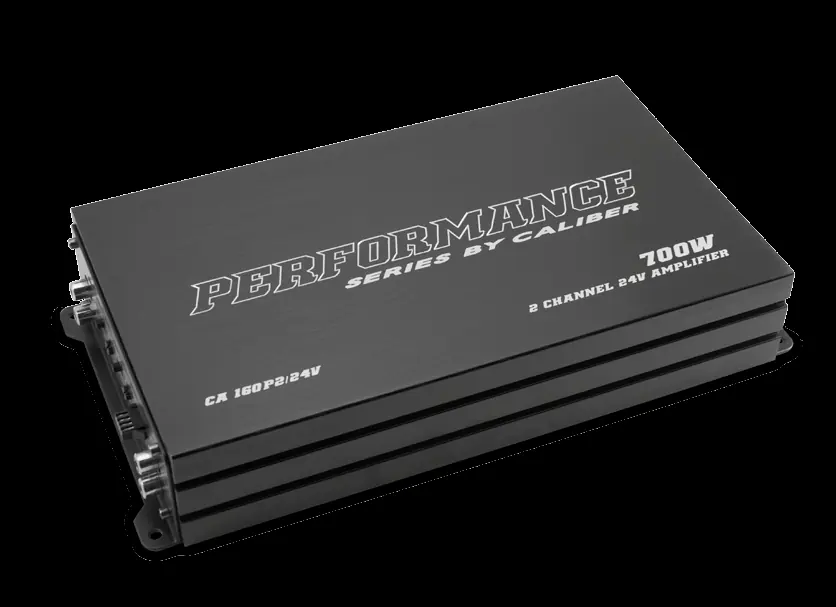

Wzmacniacz Caliber CA 160P2-24V to urządzenie przeznaczone do pracy w instalacjach 24V. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania oraz konfiguracji sygnału audio. Najważniejszą zasadą jest zakaz jednoczesnego używania wejścia High Level oraz wejść RCA.

Montaż i instalacja

Wzmacniacz wymaga odpowiedniego przygotowania miejsca montażu:

• Zapewnij co najmniej 5 cm wolnej przestrzeni wokół urządzenia, aby umożliwić prawidłową wentylację i odprowadzanie ciepła.
• Kable zasilające i sygnałowe powinny być prowadzone w linii prostej i najlepiej po przeciwnych stronach pojazdu, aby zminimalizować zakłócenia.
• Urządzenie należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.
• Do montażu użyj wzmacniacza jako szablonu, wywierć otwory o średnicy 2,5 mm i przykręć urządzenie za pomocą dostarczonych wkrętów.

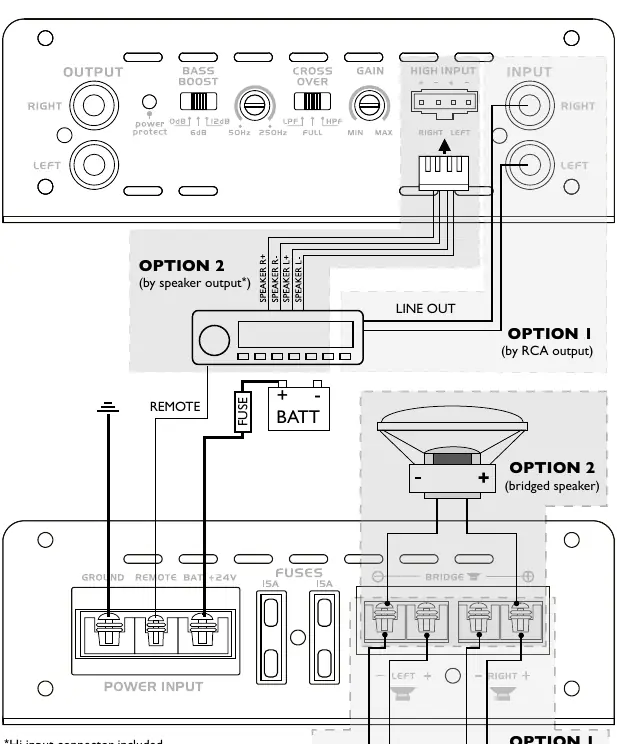

Podłączenie zasilania

Przed przystąpieniem do prac elektrycznych zawsze odłącz ujemny biegun akumulatora:

• Zasilanie +24V: Podłącz bezpośrednio do akumulatora za pomocą kabla o przekroju min. 10 mm². Pamiętaj o zainstalowaniu bezpiecznika w odległości nie większej niż 30 cm od akumulatora.
• Uziemienie (GND): Podłącz solidnie do podwozia pojazdu. Upewnij się, że w miejscu styku usunięto farbę i izolację, aby zapewnić dobry kontakt.
• Zdalne włączanie (REM): Podłącz do wyjścia sterującego radia (REM). Jeśli radio nie posiada takiego wyjścia, konieczne jest zainstalowanie osobnego przełącznika.

Podłączenie sygnału audio

Wzmacniacz oferuje dwie metody podłączenia sygnału:

• Wejście High Level: Wykorzystuje wyjścia głośnikowe radia. Wymaga użycia specjalnej wtyczki dołączonej do zestawu.
• Wejście RCA: Wykorzystuje wyjścia sygnałowe RCA radia.

Uwaga: Nigdy nie używaj wejścia High Level i RCA jednocześnie.

Konfiguracja wzmacniacza

Aby uzyskać optymalną jakość dźwięku:

1. Ustaw pokrętło poziomu wejściowego (Gain) na minimum.
2. Ustaw głośność radia na około 3/4 maksymalnej wartości.
3. Dostosuj Bass Boost według własnych preferencji.
4. Powoli zwiększaj poziom wejściowy (Gain), aż usłyszysz zniekształcenia dźwięku, a następnie delikatnie go cofnij.

Dane techniczne

• Moc wyjściowa przy 24V: 2x 250W/4Ω lub 1x 700W/4Ω (w trybie mostkowym).
• Pasmo przenoszenia: 5Hz - 50kHz.
• Czułość wejściowa RCA: 0.2V - 3V.
• Bezpieczniki: 2x 15A.
• Wymiary: 287 x 151 x 52 mm.

Bezpieczeństwo i konserwacja

W przypadku wystąpienia problemów, natychmiast wyłącz urządzenie. Nie próbuj naprawiać wzmacniacza samodzielnie. Do czyszczenia używaj miękkiej, suchej szmatki; w przypadku trudniejszych zabrudzeń można ją lekko zwilżyć wodą. Unikaj stosowania środków chemicznych, które mogą uszkodzić obudowę.
