Instrukcja obsługi zbiornika ciśnieniowego California Air Tools 1810C
Poznaj zasady bezpiecznej obsługi, montażu i konserwacji zbiornika ciśnieniowego California Air Tools 1810C. Sprawdź parametry techniczne, procedury czyszczenia oraz rozwiązywanie problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zbiornik ciśnieniowy 1810C pracuje przy ciśnieniu roboczym 60 PSI, z maksymalnym dopuszczalnym ciśnieniem 80 PSI. Przed otwarciem zbiornika zawsze należy odłączyć dopływ powietrza i spuścić ciśnienie za pomocą zaworu bezpieczeństwa. str. 1, 3, 5
Najważniejsze czynności
- Spuszczanie ciśnienia przed otwarciem str. 5
- Czyszczenie zbiornika str. 5
Pierwsze uruchomienie
- Montaż regulatora i podłączenie powietrza str. 3
Problemy i rozwiązania
Wyciek powietrza przy uszczelce pokrywy
Dokręć nakrętki motylkowe lub wymień uszczelkę.
str. 6Konserwacja i reset
- Procedura konserwacji str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie | 80 PSI | Limit bezpieczeństwa zbiornika | str. 1 |
| Ciśnienie robocze | 60 PSI | Zalecane ciśnienie pracy | str. 1 |
| Pojemność | 40 litrów (10 galonów) | Objętość zbiornika | str. 1 |
Gdzie szukać w PDF
- Dane techniczne str. 1
- Instrukcje bezpieczeństwa str. 2, 4
- Montaż i obsługa str. 3, 4
- Konserwacja i czyszczenie str. 5
- Rozwiązywanie problemów str. 6
- Schemat części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

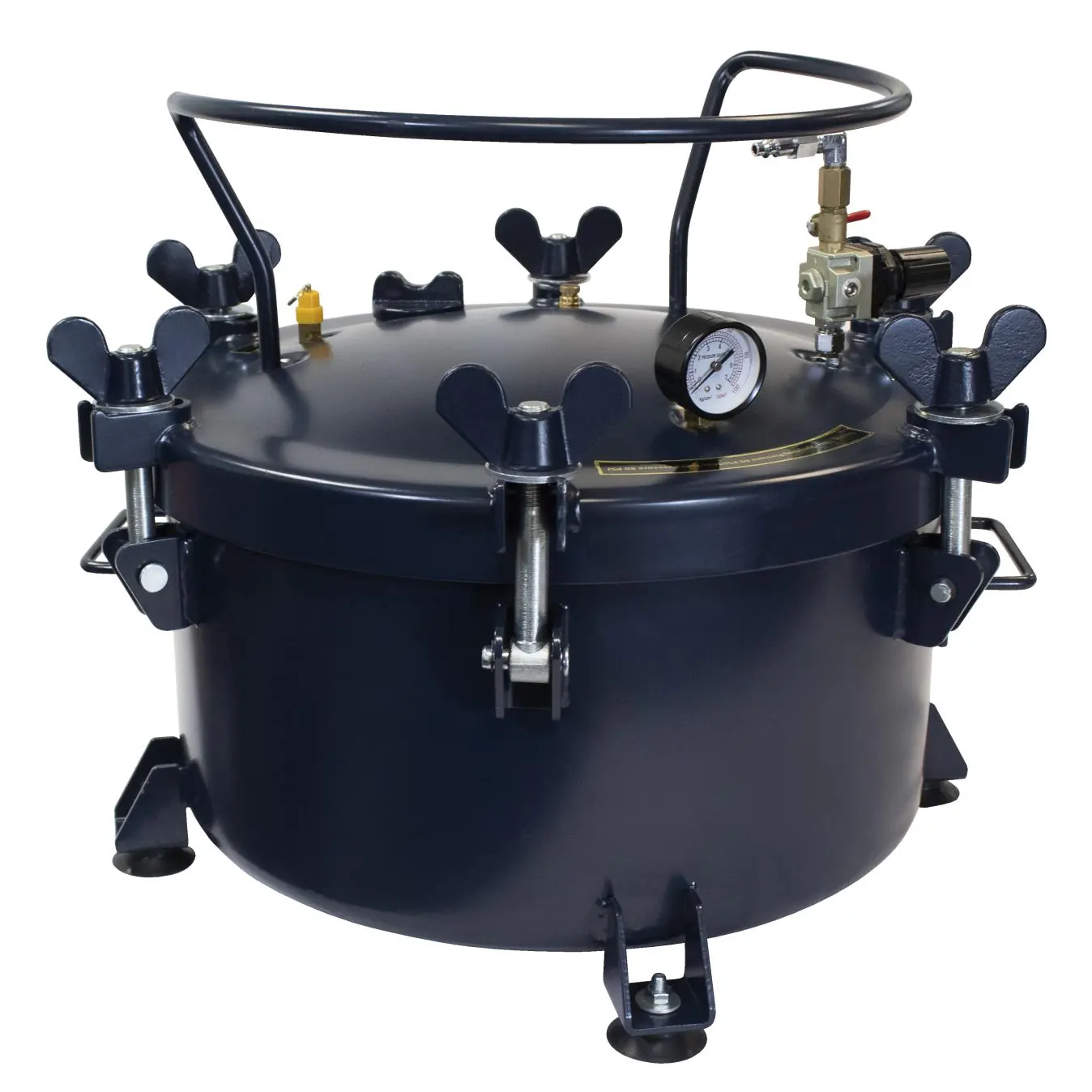

Zbiornik ciśnieniowy California Air Tools 1810C jest przeznaczony do pracy pod ciśnieniem roboczym 60 PSI. Maksymalne dopuszczalne ciśnienie w zbiorniku wynosi 80 PSI. Przekroczenie tej wartości spowoduje aktywację zaworu bezpieczeństwa. Przed użyciem należy upewnić się, że wszystkie połączenia są szczelne, a wąż zasilający nie jest dłuższy niż 50 stóp (ok. 15 metrów).
Bezpieczeństwo
- Nigdy nie przekraczaj ciśnienia 80 PSI w zbiorniku.
- Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub otwarciem zbiornika, zawsze odłącz dopływ powietrza i spuść ciśnienie, pociągając za pierścień zaworu bezpieczeństwa.
- Nie używaj zbiornika do substancji żrących lub ściernych, chyba że przewidujesz częste i dokładne czyszczenie.
- Nie używaj chemikaliów reaktywnych (np. kwasów, rozpuszczalników halogenowanych), które mogą uszkodzić uszczelki.
- W przypadku uszkodzenia zbiornika nie próbuj go naprawiać – wymień go na nowy.
Montaż i przygotowanie
1. Zainstaluj zespół regulatora na adapterze obrotowym na pokrywie zbiornika.
2. Podłącz wąż doprowadzający powietrze do złączki wlotowej na regulatorze zbiornika.
3. Przed włączeniem ciśnienia, wkręć śrubę regulacyjną regulatora (uchwyt T) całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, aby zamknąć dopływ powietrza.
Obsługa
Po włączeniu zasilania powietrzem, powoli wyreguluj ciśnienie za pomocą pokrętła regulatora do pożądanej wartości (zalecane 60 PSI). Aby zwiększyć ciśnienie, obracaj pokrętło zgodnie z ruchem wskazówek zegara, a aby zmniejszyć – przeciwnie do ruchu wskazówek zegara. Podczas pracy z pistoletem natryskowym utrzymuj stałą odległość (15-30 cm) od powierzchni.
Konserwacja i czyszczenie
Po każdym użyciu należy:
- Zamknąć dopływ powietrza i spuścić ciśnienie ze zbiornika.
- Otworzyć pokrywę, poluzowując nakrętki motylkowe.
- Opróżnić zbiornik z pozostałego materiału.
- Wyczyścić zbiornik i części mające kontakt z materiałem przy użyciu zalecanego rozpuszczalnika.
- Upewnić się, że porty zaworu bezpieczeństwa, manometru i wylotu są drożne.
Rozwiązywanie problemów
W przypadku wycieku powietrza przy uszczelce pokrywy, sprawdź, czy nakrętki motylkowe są dokręcone lub wymień uszczelkę. Jeśli powietrze ucieka z portu na regulatorze lub ciśnienie na manometrze spada, może być konieczna wymiana regulatora lub wyczyszczenie gniazda zaworu.
Dane techniczne
- Model: 1810C
- Pojemność: 40 litrów (10 galonów)
- Maksymalne ciśnienie: 80 PSI
- Ciśnienie robocze: 60 PSI
- Wlot powietrza: 1/4" Industrial
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Powietrze ucieka z portu na regulatorze
Prawdopodobnie uszkodzona membrana w regulatorze. Wymień regulator.
Ciśnienie na manometrze powoli spada
Zabrudzone lub zużyte gniazdo zaworu w regulatorze. Wymień regulator.
Wyciek powietrza przy uszczelce pokrywy
Dokręć nakrętki motylkowe. Jeśli problem nie ustąpi, wymień uszczelkę pokrywy.
Przed użyciem
- Sprawdź, czy dopływ powietrza jest czysty i nie przekracza 80 PSI.
- Codziennie spuszczaj wodę ze zbiornika kompresora.
- Upewnij się, że wąż nie jest dłuższy niż 50 stóp (ok. 15 m).
- Sprawdź, czy wszystkie połączenia są bezpieczne i szczelne.
- Przed otwarciem zbiornika upewnij się, że ciśnienie zostało całkowicie spuszczone.
Parametry w praktyce
- Maksymalne ciśnienie (80 PSI)
- Absolutny limit ciśnienia w zbiorniku. Przekroczenie aktywuje zawór bezpieczeństwa.
- Ciśnienie robocze (60 PSI)
- Zalecane ciśnienie do standardowej pracy urządzenia.
Ilustracje i schematy

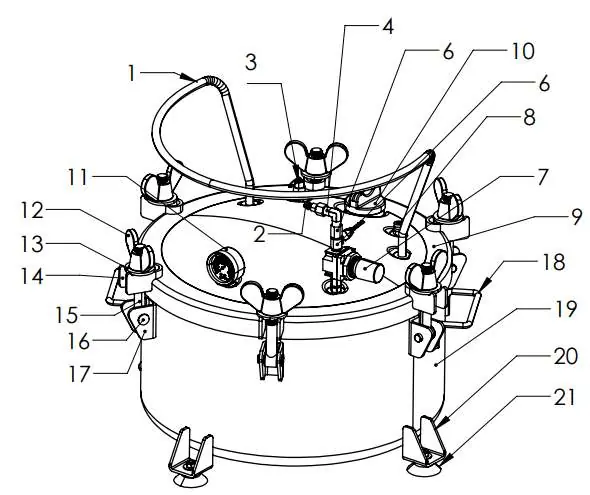

- Rysunek techniczny (Explosive Drawing) przedstawia 21 elementów składowych zbiornika, w tym zawór bezpieczeństwa (3), manometr (11) i uszczelki.
- Numeracja na schemacie ułatwia identyfikację części zamiennych.
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych dostarczonych przez producenta.
- Nie modyfikuj konstrukcji zbiornika (wiercenie, spawanie).
