Instrukcja wymiany płyty głównej Chamberlain 041DJ003MC

Najważniejsze informacje

Niniejsza instrukcja dotyczy wymiany płyty głównej (Logic Board) w napędzie bramy garażowej Chamberlain, model 041DJ003MC (zamiennik dla 050DCRJWF). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne oraz baterię, aby uniknąć ryzyka porażenia lub obrażeń. Podczas pracy przy komorze baterii zaleca się stosowanie rękawic ochronnych i okularów.

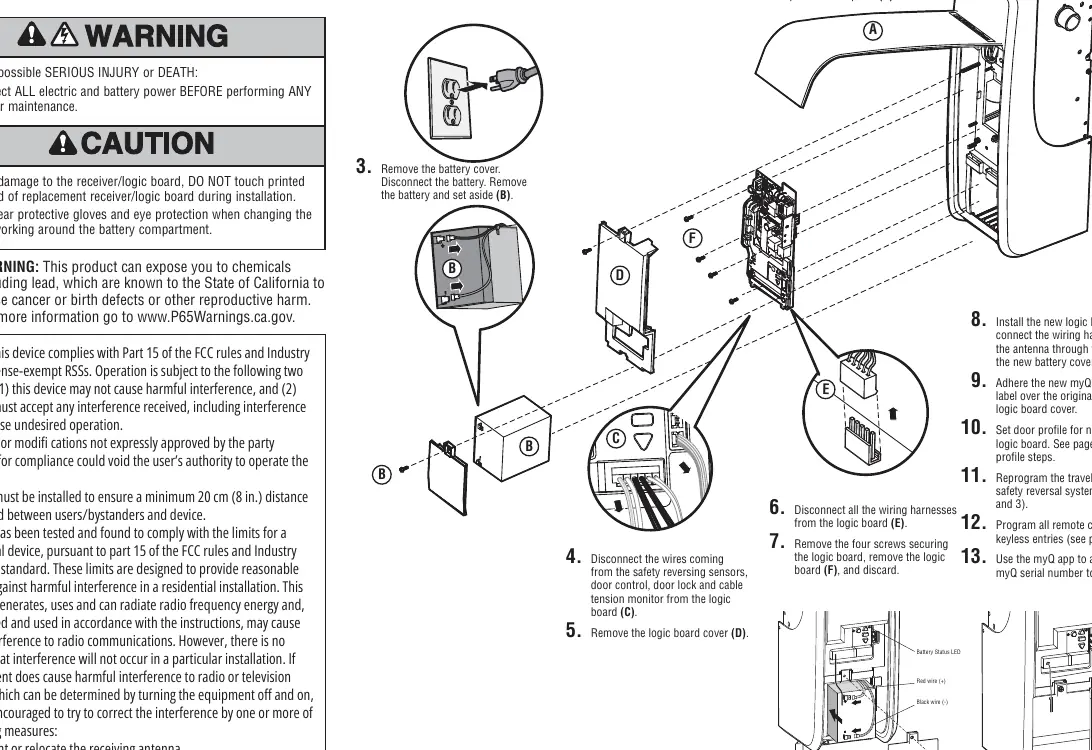

Wymiana płyty głównej

1. Odłącz zasilanie.
2. Otwórz panel przedni (A).
3. Zdejmij pokrywę baterii, odłącz i wyjmij baterię (B).
4. Odłącz przewody czujników bezpieczeństwa, sterowania drzwiami, blokady drzwi i monitora napięcia kabla od płyty głównej (C).
5. Zdejmij pokrywę płyty głównej (D).
6. Odłącz wszystkie wiązki przewodów od płyty głównej (E).
7. Odkręć cztery śruby mocujące płytę główną (F) i usuń starą płytę.
8. Zainstaluj nową płytę główną i podłącz wiązki przewodów. Poprowadź antenę przez kanał w nowej pokrywie baterii.
9. Naklej nowy numer seryjny myQ na oryginalną etykietę na pokrywie płyty głównej.
10. Skonfiguruj profil drzwi (zgodnie z sekcją poniżej).
11. Zaprogramuj limity ruchu i przetestuj system bezpieczeństwa.
12. Zaprogramuj piloty i wejścia bezkluczykowe.
13. Użyj aplikacji myQ, aby dodać nowy numer seryjny do swojego konta.

Ustawienia profilu drzwi

Właściwy profil drzwi jest kluczowy dla poprawnego działania napędu. Należy zmierzyć średnicę bębna:

• Profil 1: Standardowe do ciężkich drzwi, bęben 4 cale (zalecane).
• Profil 2: Lekkie drzwi, bęben 4 cale.
• Profil 3: Ciężkie drzwi, bęben 6 cali.
• Profil 4: Lekkie drzwi, bęben 6 cali.
• Profil 5: Bęben stożkowy (High Lift/Vertical Lift).

Aby ustawić profil: naciśnij i przytrzymaj czarny przycisk przez sekundę, aż przyciski UP i DOWN zaświecą się światłem ciągłym. Użyj przycisków UP/DOWN, aby wybrać profil (liczba mignięć diody Learn wskazuje wybrany profil). Naciśnij czarny przycisk, aby zatwierdzić.

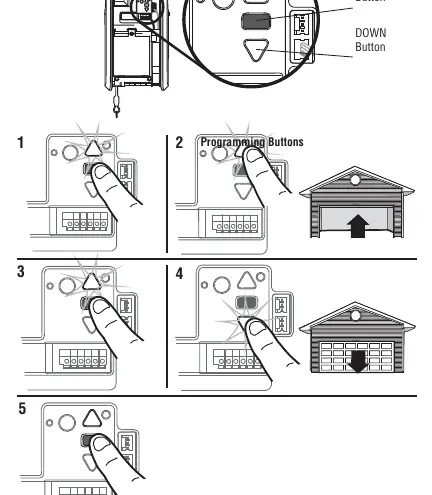

Programowanie limitów i siły

Limity regulują punkty zatrzymania bramy:

1. Naciśnij i przytrzymaj przycisk Adjustment, aż przycisk UP zacznie migać lub usłyszysz sygnał dźwiękowy.
2. Przytrzymaj przycisk UP, aż brama osiągnie żądaną pozycję górną.
3. Naciśnij i zwolnij przycisk Adjustment (światła zamigają dwa razy, przycisk DOWN zacznie migać).
4. Przytrzymaj przycisk DOWN, aż brama osiągnie żądaną pozycję dolną.
5. Naciśnij i zwolnij przycisk Adjustment (światła zamigają dwa razy).

Po ustawieniu limitów napęd automatycznie przeprowadzi procedurę konfiguracji siły (Automatic Force Setup), otwierając i zamykając bramę.

Testowanie systemów bezpieczeństwa

Po każdej regulacji należy przetestować systemy:

• System odwracania bezpieczeństwa: Umieść deskę 1.5 cala (3.8 cm) na podłodze pod bramą. Brama musi się cofnąć po kontakcie z deską.
• Protector System: Umieść przeszkodę na drodze bramy. Brama nie powinna się zamknąć.

Programowanie pilotów

Można zaprogramować do 40 pilotów Security+ 2.0. Programowanie odbywa się przez menu sterowania drzwiami (opcja PROGRAM -> REMOTE) lub przycisk Learn na napędzie.
