Instrukcja wymiany płyty głównej odbiornika Chamberlain 050DCTBFMC

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wymiany płyty głównej odbiornika (Receiver Logic Board) w napędach bram garażowych Chamberlain. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne oraz bateryjne. Po instalacji nowej płyty konieczne jest użycie numeru seryjnego myQ z dołączonej etykiety w celu dodania napędu do konta myQ. Nowa płyta posiada zaktualizowane oprogramowanie z funkcją powiadomienia o przeszkodzie.

Instalacja nowej płyty głównej

Proces wymiany składa się z demontażu starej płyty oraz montażu nowej:

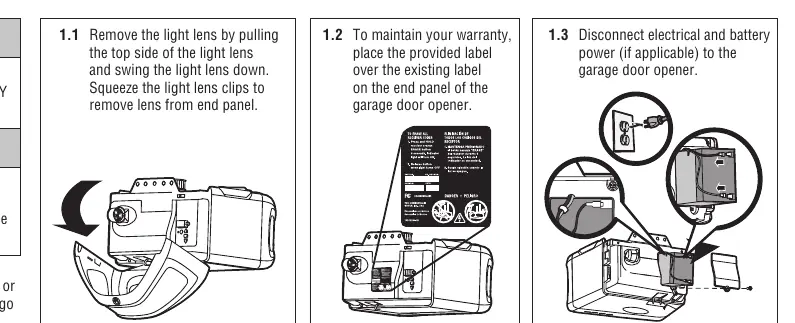

• Demontaż: Odłącz przewody od terminali szybkiego połączenia (A) oraz terminali blokady. Wyjmij panel końcowy. Odłącz wiązki przewodów (użyj szczypiec, jeśli to konieczne). Odkręć 2 śruby i zwolnij 2 zatrzaski, aby wyjąć płytę główną.

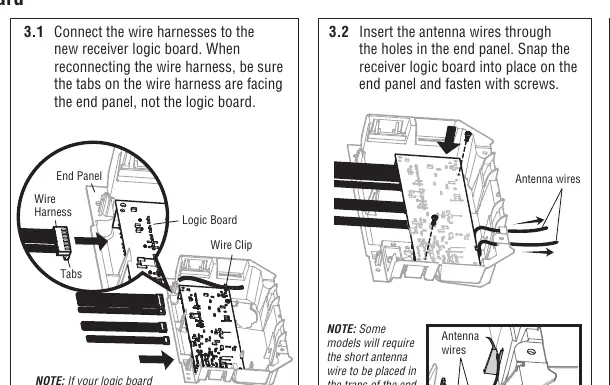

• Montaż: Podłącz wiązki przewodów do nowej płyty, upewniając się, że wypustki na wiązce są skierowane w stronę panelu końcowego. Przełóż przewody antenowe przez otwory w panelu końcowym. Wepnij płytę na miejsce i przykręć śrubami.
• Podłączenie przewodów: Przewody sterowania bramą (biały do białego terminala, biało-czerwony do czerwonego). Przewody czujników bezpieczeństwa (białe do białego terminala, biało-czarne do szarego terminala).

Programowanie pilota

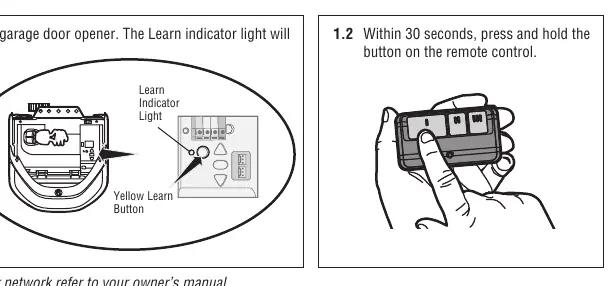

Aby zaprogramować pilot zdalnego sterowania:

1. Naciśnij i zwolnij przycisk Learn na napędzie bramy. Wskaźnik Learn zaświeci się na 30 sekund.
2. W ciągu 30 sekund naciśnij i przytrzymaj przycisk na pilocie.
3. Zwolnij przycisk, gdy światła napędu migną (lub usłyszysz dwa kliknięcia, jeśli żarówki nie są zainstalowane).

Regulacja i ustawienia

Po instalacji należy zaprogramować limity ruchu bramy:

1. Naciśnij i przytrzymaj przycisk Adjustment, aż przycisk UP zacznie migać lub usłyszysz sygnał dźwiękowy.
2. Użyj przycisku UP, aby ustawić bramę w żądanej pozycji górnej. Naciśnij przycisk Adjustment, aby zatwierdzić.
3. Użyj przycisku DOWN, aby ustawić bramę w żądanej pozycji dolnej. Naciśnij przycisk Adjustment, aby zatwierdzić.
4. Po ustawieniu limitów, napęd automatycznie przeprowadzi test siły (Automatic Force Setup), otwierając i zamykając bramę.

Testowanie systemów bezpieczeństwa

Po każdej regulacji należy przetestować systemy bezpieczeństwa:

• System odwracania bezpieczeństwa (Safety Reversal System): Umieść deskę 3,8 cm (1-1/2 cala) na podłodze pod bramą. Brama musi się cofnąć po kontakcie z deską.
• System Protector System: Umieść przeszkodę na drodze bramy. Brama nie powinna się zamknąć przy użyciu pilota.
