Instrukcja obsługi napędu bramy garażowej Craftsman 139.5364812

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy napędu bramy garażowej Craftsman o mocy 1/2 HP (model 139.5364812). Urządzenie wymaga zasilania 120V, 60Hz. Przed przystąpieniem do instalacji należy upewnić się, że brama garażowa jest poprawnie wyważona i nie zacina się. Instalacja wymaga przestrzegania rygorystycznych zasad bezpieczeństwa, w tym montażu systemu czujników bezpieczeństwa (Protector System), który zapobiega przygnieceniu przez zamykającą się bramę.

Przygotowanie bramy

Przed montażem napędu należy:

• Wyłączyć wszystkie blokady bramy.
• Usunąć wszelkie liny połączone z bramą.
• Sprawdzić wyważenie bramy: brama powinna zatrzymywać się w połowie wysokości, podtrzymywana przez sprężyny. Jeśli brama zacina się lub jest niewyważona, należy wezwać serwisanta.

Montaż i instalacja

Proces instalacji obejmuje następujące etapy:

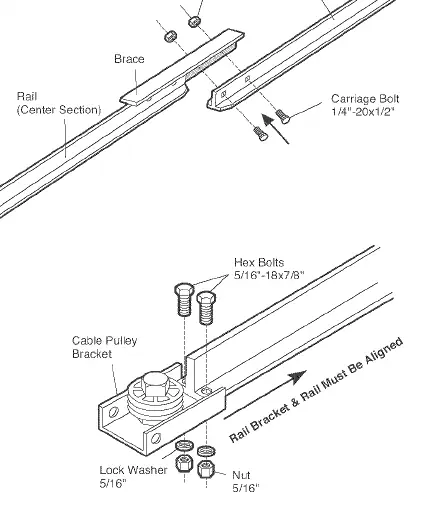

• Montaż szyny: Złożenie sekcji szyny i montaż wspornika koła pasowego.

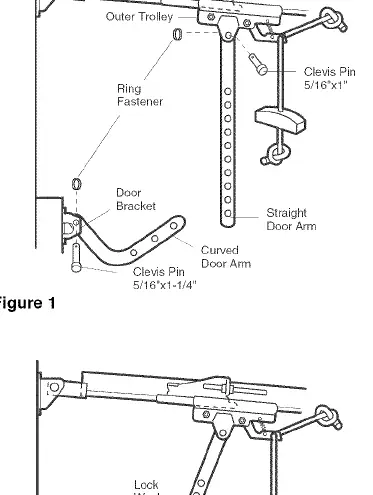

• Montaż wózka: Instalacja wózka na szynie.

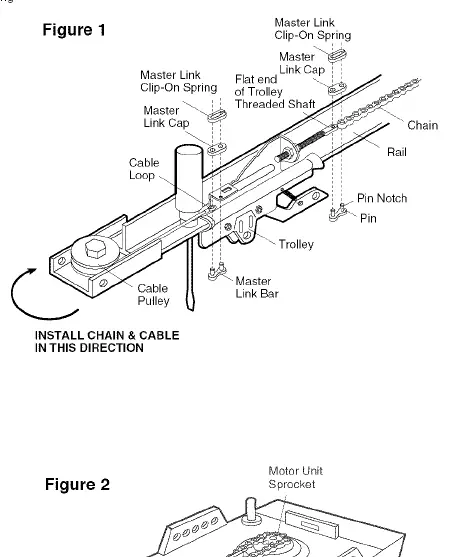

• Łańcuch i napęd: Połączenie szyny z jednostką napędową oraz instalacja łańcucha.
• Wspornik nagłówka: Montaż wspornika nad bramą (do ściany lub sufitu).

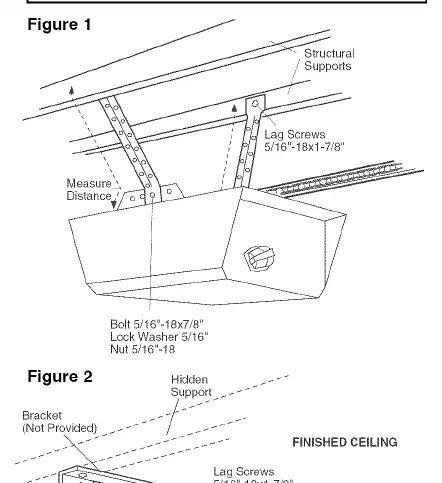

• Zawieszenie napędu: Bezpieczne zamocowanie jednostki napędowej do konstrukcji sufitu.

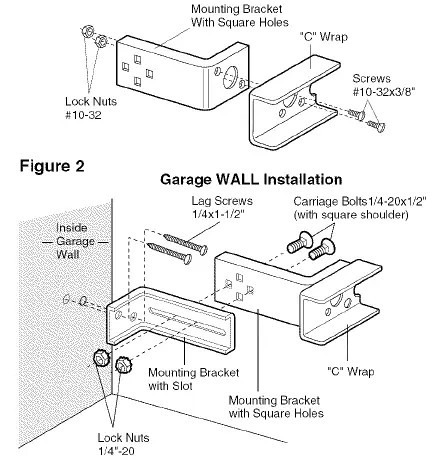

• Czujniki bezpieczeństwa: Instalacja systemu Protector System (nadajnik i odbiornik) nie wyżej niż 6 cali (15 cm) nad podłogą.
• Podłączenie elektryczne: Podłączenie przycisku ściennego oraz zasilania.

Regulacja

Po instalacji konieczne jest przeprowadzenie regulacji:

• Limity pracy: Ustawienie punktów, w których brama zatrzymuje się przy otwieraniu i zamykaniu.
• Siła (Force): Regulacja siły potrzebnej do otwarcia i zamknięcia bramy. Zbyt duża siła może być niebezpieczna.
• Test systemu bezpieczeństwa: Brama musi cofnąć się po napotkaniu przeszkody (np. deski 2x4 leżącej płasko na podłodze).

Programowanie

Napęd pozwala na programowanie pilotów zdalnego sterowania oraz opcjonalnego systemu bezkluczykowego dostępu (Keyless Entry). Programowanie odbywa się za pomocą przycisku "Learn" na jednostce napędowej.

Rozwiązywanie problemów

Napęd posiada funkcję autodiagnostyki. Dioda LED na jednostce napędowej miga, wskazując kod błędu:

• 1 błysk: Przerwa w obwodzie czujników bezpieczeństwa.
• 2 błyski: Zwarcie w obwodzie czujników lub odwrotna polaryzacja.
• 3 błyski: Problem z przyciskiem ściennym.
• 4 błyski: Niewspółosiowość czujników.
• 5 błysków: Przegrzanie silnika lub awaria czujnika RPM.
