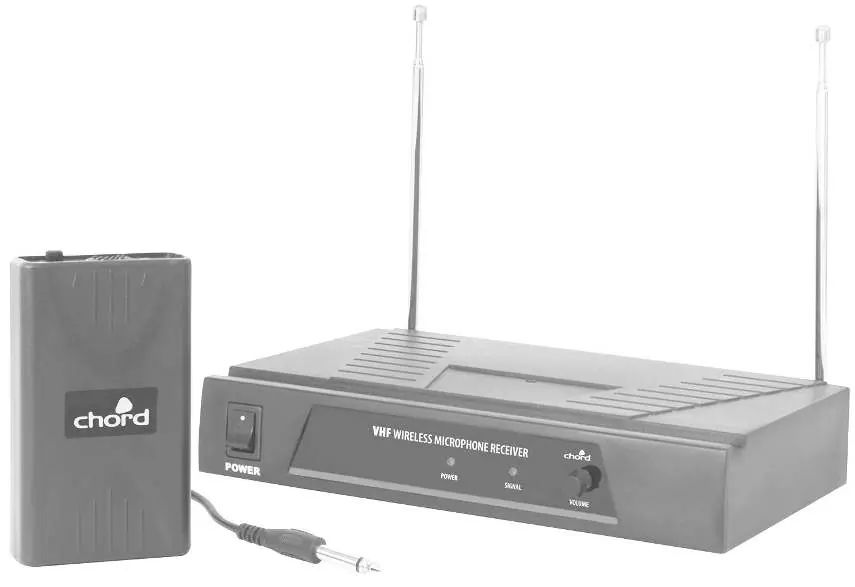

Bezprzewodowy system gitarowy Chord VGW1

Strona 1

Strona 3

Strona 3

Najważniejsze informacje z instrukcji

Bezprzewodowy system gitarowy Chord VGW1 (171.848UK) to profesjonalny zestaw VHF. Przed użyciem należy upewnić się, że odbiornik jest podłączony do zasilania, a nadajnik posiada naładowaną baterię 9V. System wymaga zachowania linii widzenia między nadajnikiem a odbiornikiem dla najlepszej jakości sygnału.

Opis urządzenia

W skład zestawu wchodzą:

Odbiornik bezprzewodowy VHF
Zasilacz sieciowy
Kabel instrumentalny 6.3mm do 3.5mm
Kabel mono 6.3mm
Bateria 9V (PP3)

Instalacja i pierwsze uruchomienie

Nadajnik (Beltpack): Przesuń przednią część obudowy, aby uzyskać dostęp do komory baterii. Włóż baterię 9V, zwracając uwagę na prawidłową polaryzację (+/-), a następnie zamknij obudowę.

Odbiornik:

Umieść odbiornik w miejscu zapewniającym najlepszą widoczność dla nadajnika.
Podłącz zasilacz do gniazda DC w odbiorniku i do sieci elektrycznej.
Wysuń obie anteny w górę i lekko na zewnątrz.
Podłącz kabel sygnałowy (jack lub XLR) do wyjścia audio odbiornika, a następnie do wzmacniacza gitarowego lub efektu.

Obsługa

Aby rozpocząć pracę:

Włącz odbiornik przełącznikiem POWER.
Zmniejsz głośność na odbiorniku oraz na wzmacniaczu gitarowym.
Przełącz suwak na nadajniku do pozycji MUTE (pierwszy stopień) – dioda powinna zaświecić się na chwilę.
Przełącz suwak do pozycji ON.
Stopniowo zwiększaj poziom wyjściowy na odbiorniku, a następnie głośność na wzmacniaczu, aż uzyskasz pożądany dźwięk.

Jeśli system nie będzie używany przez kilka sekund, zaleca się przełączenie nadajnika w pozycję OFF. W przypadku dłuższego nieużywania, wyjmij baterie z nadajnika i odłącz zasilacz odbiornika.

Czyszczenie i konserwacja

Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem.
Nie używaj rozpuszczalników.
W przypadku nadajnika typu beltpack można stosować lekko wilgotne, sterylne chusteczki higieniczne.

Bezpieczeństwo

Nie wystawiaj komponentów na deszcz lub wilgoć.
W przypadku rozlania płynów na urządzenie, natychmiast przerwij pracę i pozwól urządzeniu wyschnąć przed ponownym użyciem.
Unikaj uderzeń i silnych wibracji.
Wewnątrz urządzenia nie ma części serwisowalnych przez użytkownika.

Informacje o producencie

Chord Electronics

Profil marki

Strona producenta https://www.chordelectronics.com/ Wsparcie https://www.chordelectronics.com/support/

Praktyczna pomoc

Typowe problemy

Dioda POWER na odbiorniku nie świeci

Sprawdź, czy zasilacz jest poprawnie podłączony do sieci i czy odbiornik jest włączony.

Dioda POWER świeci, ale brak diod RF lub AF

Upewnij się, że nadajnik jest włączony, znajduje się w zasięgu i ma naładowaną baterię.

Dioda RF świeci, ale brak dźwięku (AF)

Sprawdź, czy nadajnik jest włączony, czy bateria jest naładowana i czy w pobliżu nie ma innego nadajnika na tej samej częstotliwości.

Dźwięk jest bardzo głośny lub zniekształcony

Zmniejsz głośność na odbiorniku, zmniejsz wzmocnienie (gain) na nadajniku lub wzmacniaczu. Upewnij się, że wyjście XLR nie jest podłączone do wejścia liniowego.

Przed użyciem

Sprawdź zawartość opakowania (odbiornik, zasilacz, kable, bateria).
Upewnij się, że używasz zasilacza o odpowiednich parametrach.
Włóż baterię 9V do nadajnika, dbając o polaryzację.
Wysuń anteny odbiornika w górę i na zewnątrz.
Upewnij się, że głośność wzmacniacza jest skręcona przed podłączeniem.

Parametry w praktyce

Częstotliwość nośna: 863.8MHz + 864.8MHz - częstotliwości pracy systemu.
Zasilanie odbiornika: Wymaga zasilacza 12-18Vdc 350mA.

Ilustracje i schematy

Nadajnik posiada pokrętło GAIN ADJUST, przełącznik ON/MUTE/OFF oraz wejście jack 3.5mm.
Odbiornik z tyłu posiada wejście zasilania DC, wyjście jack 6.3mm (niesymetryczne) oraz wyjście XLR (symetryczne).
Panel przedni odbiornika zawiera włącznik zasilania, diody statusu (POWER, SIGNAL) oraz pokrętło głośności.

Zgodność modelu

Nadajnik wymaga baterii 9V PP3.
Odbiornik może być montowany w szafie rack (1U).
