Instrukcja obsługi systemu odsłuchu dousznego Chord IEM16
Szybki przewodnik po systemie odsłuchu dousznego Chord IEM16. Dowiedz się, jak skonfigurować nadajnik i odbiornik, sparować kanały, dostosować ustawienia dźwięku oraz rozwiązywać typowe problemy z sygnałem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System Chord IEM16 to profesjonalny bezprzewodowy system odsłuchu dousznego. Konfiguracja polega na podłączeniu źródła dźwięku do nadajnika, ustawieniu tego samego kanału na nadajniku i odbiorniku oraz włożeniu baterii do odbiornika. str. 3, 4, 5
Najważniejsze czynności
- Parowanie kanałów str. 4, 5
Pierwsze uruchomienie
- Podłącz zasilanie i sygnał audio do nadajnika, włóż baterie do odbiornika, ustaw ten sam kanał na obu urządzeniach. str. 3
Problemy i rozwiązania
Brak dźwięku
Sprawdź połączenia, poziom wejściowy nadajnika i głośność odbiornika.
str. 6Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość | 863.1 - 864.9MHz | Zakres pracy systemu | str. 6 |
Gdzie szukać w PDF
- Panel przedni i tylny nadajnika str. 3
- Obsługa nadajnika str. 4
- Obsługa odbiornika str. 5
- Specyfikacja str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System Chord IEM16 to profesjonalny bezprzewodowy system odsłuchu dousznego. Instrukcja zawiera wytyczne dotyczące poprawnej konfiguracji, parowania kanałów oraz bezpiecznego użytkowania. Kluczowe jest zapewnienie dobrej widoczności między nadajnikiem a odbiornikiem oraz poprawne ustawienie kanałów w celu uniknięcia zakłóceń.
Opis urządzenia
Zestaw składa się z nadajnika UHF, odbiornika typu bodypack, anteny, słuchawek dousznych, zasilacza oraz zestawu montażowego do szafy rack. Nadajnik posiada wyświetlacz LCD, przyciski sterowania, regulację poziomu wejściowego oraz głośności słuchawek. Odbiornik wyposażony jest w wyświetlacz, wskaźnik sygnału RF oraz komorę baterii.
Konfiguracja i instalacja
Podłączenie nadajnika:
- Podłącz sygnał audio z miksera do wejść XLR/jack na tylnym panelu.
- Użyj przełącznika PAD (-12dB) w przypadku sygnałów o wysokim poziomie.
- Podłącz antenę do złącza BNC i w pełni ją wysuń.
- Podłącz zasilacz do gniazda DC i sieci elektrycznej.
Przygotowanie odbiornika:
- Otwórz przednią pokrywę i włóż 2 baterie AA, zachowując polaryzację.
- Upewnij się, że pokrętło głośności jest wyłączone przed podłączeniem słuchawek.
- Podłącz słuchawki do wyjścia jack 3.5mm.
Obsługa
Nadajnik:
- Włącz urządzenie przyciskiem Power.
- Użyj przycisku SET, aby przechodzić między ustawieniami: GROUP (grupa), CHANNEL (kanał), STEREO/MONO, POW (moc H/L) oraz LOC (blokada).
- Użyj przycisków UP/DOWN do zmiany wartości.
Odbiornik:
- Włącz urządzenie pokrętłem głośności.
- Użyj przycisku SET, aby ustawić kanał (musi być taki sam jak w nadajniku) oraz blokadę LOC.
- Przyciski UP/DOWN służą do regulacji balansu lewo/prawo.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź połączenia audio, poziom wejściowy w nadajniku oraz głośność w odbiorniku. Jeśli sygnał jest przerywany, upewnij się, że nie ma przeszkód fizycznych między urządzeniami, antena jest poprawnie ustawiona, a moc nadajnika ustawiona jest na H (High).
Dane techniczne
- Zakres częstotliwości: 863.1 - 864.9MHz (16 kanałów).
- Zasięg: do 50 metrów.
- Zasilanie nadajnika: 12-18Vdc, 300mA.
- Zasilanie odbiornika: 2 x baterie AA.
- Stosunek sygnał/szum: >105dB.
Bezpieczeństwo
Nie wystawiaj urządzenia na deszcz lub wilgoć. W przypadku rozlania płynów natychmiast odłącz zasilanie. Nie używaj rozpuszczalników do czyszczenia. Używaj wyłącznie baterii alkalicznych lub NiMH w odbiorniku.
Informacje o producencie
Chord Electronics
Praktyczna pomoc
Typowe problemy
Brak sygnału RF
Sprawdź, czy nadajnik jest włączony, w zasięgu i czy oba urządzenia są na tym samym kanale.
Brak dźwięku
Sprawdź połączenia audio, poziom wejściowy (Input Level) w nadajniku oraz głośność w odbiorniku.
Przerywany sygnał
Unikaj przeszkód fizycznych, ustaw antenę, upewnij się, że moc nadajnika jest ustawiona na H (High).
Przed użyciem
- Sprawdź zawartość zestawu (nadajnik, odbiornik, słuchawki, zasilacz, baterie).
- Upewnij się, że zasilacz ma odpowiednie napięcie.
- Włóż baterie do odbiornika, zachowując polaryzację.
- Podłącz antenę do nadajnika.
- Podłącz sygnał audio do wejść XLR/jack.
Parametry w praktyce
- Zasilanie nadajnika
- 12-18Vdc, 300mA.
- Zasilanie odbiornika
- 2 x baterie AA.
Ilustracje i schematy

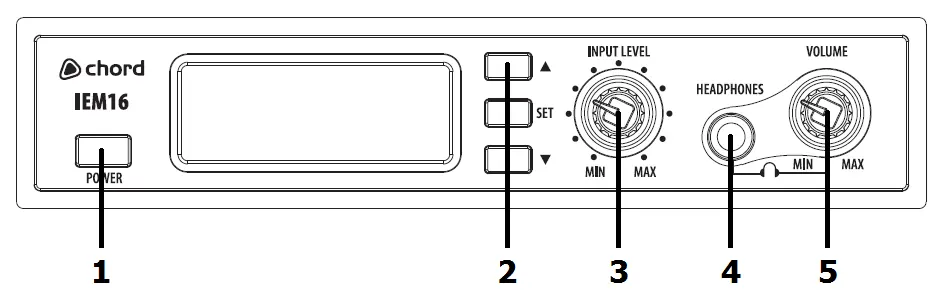

- Panel przedni nadajnika: przyciski sterowania, regulacja poziomu wejściowego i głośności słuchawek.
- Panel tylny nadajnika: wejścia audio, przełącznik PAD, złącze anteny.
- Odbiornik: wyświetlacz LCD, wskaźnik RF, komora baterii.
Zgodność modelu
- Można używać do 4 systemów IEM16 w tym samym obszarze na różnych częstotliwościach.
- Brak limitu liczby odbiorników na jeden nadajnik, o ile są w zasięgu i na tym samym kanale.
