Instrukcja obsługi systemu bezprzewodowego Chord XU-series

Szybki przewodnik po systemie bezprzewodowym Chord XU-series. Dowiedz się, jak skonfigurować odbiornik, sparować nadajniki, dostroić częstotliwości i poprawnie podłączyć mikrofony.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • System Chord XU-series to bezprzewodowy zestaw UHF. Konfiguracja polega na podłączeniu zasilania i anten, włożeniu baterii do nadajników, a następnie synchronizacji częstotliwości za pomocą menu odbiornika i portu IR. str. 2, 4, 6, 7

Najważniejsze czynności

  • Synchronizacja częstotliwości (IR Sync) str. 7
  • Zmiana grupy i kanału str. 6

Pierwsze uruchomienie

  • Włącz odbiornik, następnie włącz nadajniki. Upewnij się, że nadajniki są oddalone od siebie o min. 1m, a od odbiornika o min. 3m. str. 5

Problemy i rozwiązania

Zakłócenia podczas pracy

Przestrój system na inną częstotliwość korzystając z menu odbiornika.

str. 5, 6

Konserwacja i reset

  • Wyjmij baterie, jeśli urządzenie nie będzie używane przez dłuższy czas. str. 2, 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg Do 60m Maksymalny zasięg działania systemu. str. 7
Częstotliwości 823-832 / 863-865MHz Zakres pracy systemu. str. 7

Gdzie szukać w PDF

  • Opis paneli odbiornika str. 3
  • Opis nadajników str. 4
  • Tabela częstotliwości str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni odbiornika Strona 3 Nadajniki Strona 4 Dodatkowe zdjęcie montażowe ze strony 5 Strona 5 Wyświetlacz podczas strojenia Strona 6

Najważniejsze informacje z instrukcji

System bezprzewodowy Chord XU-series to profesjonalny zestaw mikrofonowy UHF. Przed użyciem należy upewnić się, że używany jest odpowiedni zasilacz (minimum 350mA) oraz że baterie w nadajnikach są zainstalowane z zachowaniem właściwej polaryzacji. W przypadku wystąpienia zakłóceń, system umożliwia zmianę częstotliwości nośnych. Należy unikać kierowania mikrofonów w stronę głośników, aby zapobiec sprzężeniom akustycznym.

Opis urządzenia

Odbiornik posiada na przednim panelu wskaźniki AF/RF, pokrętło MENU, przycisk SET, wyświetlacz TFT oraz nadajnik synchronizacji IR. Na tylnym panelu znajdują się gniazdo zasilania DC, złącza antenowe BNC oraz wyjścia audio (jack 6.3mm i XLR). Nadajniki (ręczne lub bodypack) wyposażone są w wyświetlacz LCD, przycisk zasilania/wyciszenia oraz komorę baterii.

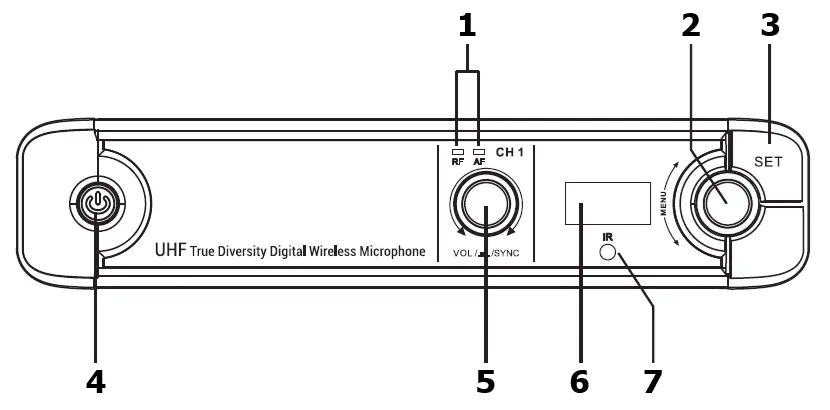

Panel przedni odbiornika
Panel przedni odbiornika

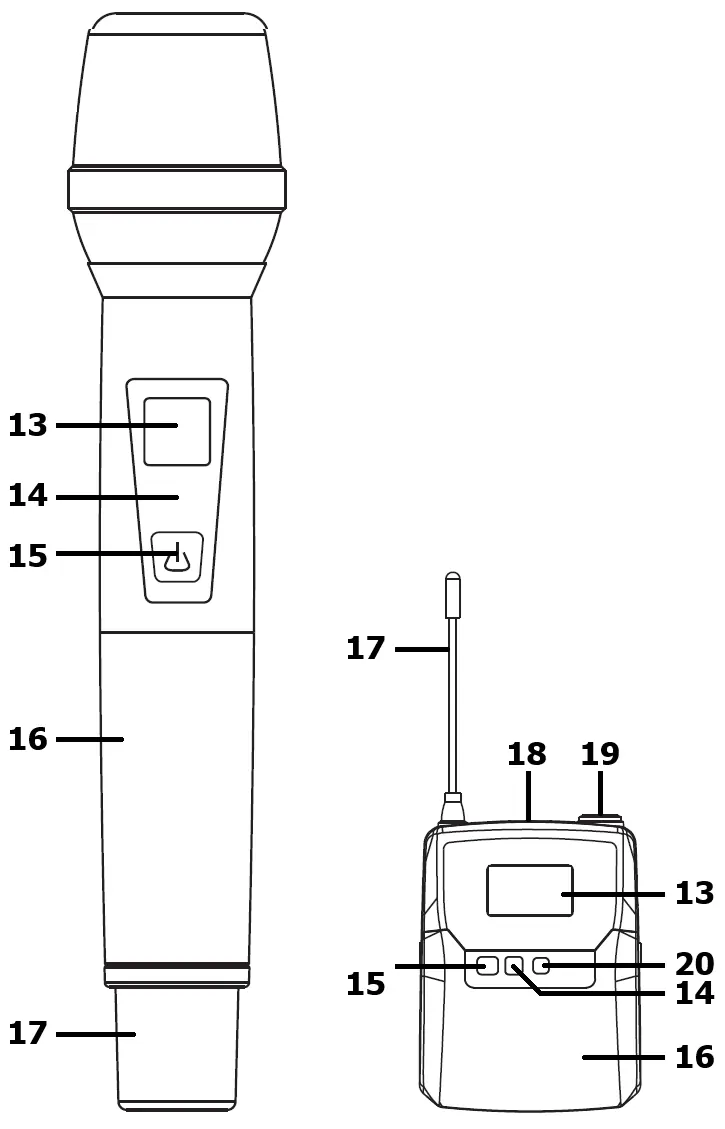

Nadajniki
Nadajniki

Instalacja i pierwsze uruchomienie

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
  • Baterie: W nadajnikach ręcznych odkręć podstawę, aby uzyskać dostęp do komory baterii. W nadajnikach bodypack otwórz przednią pokrywę. Używaj baterii alkalicznych lub NiMH.
  • Anteny: Podłącz anteny do złączy BNC na tylnym panelu lub użyj dołączonych przedłużaczy do montażu w szafie rack.
  • Podłączenie audio: Użyj wyjścia jack 6.3mm (zmiksowany sygnał) lub wyjść XLR (indywidualne kanały) do podłączenia do miksera lub wzmacniacza.
  • Zasilanie: Podłącz zasilacz do gniazda DC odbiornika i włącz urządzenie.

Obsługa i strojenie

System jest fabrycznie dostrojony, ale w razie potrzeby można zmienić częstotliwości:

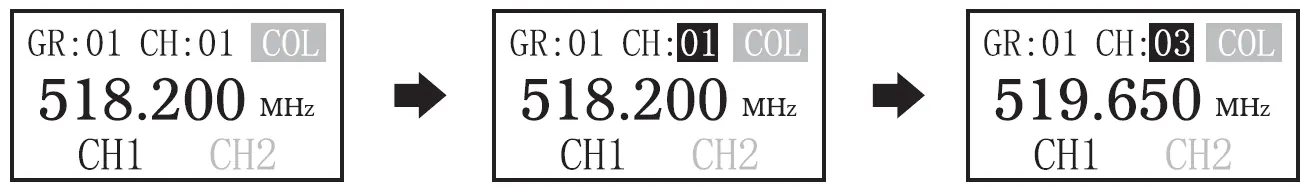

Wyświetlacz podczas strojenia
Wyświetlacz podczas strojenia
  1. Naciśnij przycisk SET, aby wejść w menu.
  2. Użyj pokrętła MENU, aby wybrać grupę (GR), kanał (CH) oraz kolor kanału (COL).
  3. Zatwierdź każdy wybór, naciskając pokrętło MENU.
  4. Synchronizacja IR: Aby ustawienia zostały przesłane do nadajnika, naciśnij pokrętło głośności na odbiorniku dla danego kanału i zbliż nadajnik (część z odbiornikiem IR) do nadajnika synchronizacji IR na przednim panelu odbiornika.

Konserwacja

Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem. Grill mikrofonu można przetrzeć lekko wilgotną, sterylną chusteczką. Nie używaj rozpuszczalników. Wyjmij baterie, jeśli system nie będzie używany przez dłuższy czas.

Informacje o producencie

Chord Electronics

Profil marki
Strona producenta https://www.chordelectronics.com/ Wsparcie https://www.chordelectronics.com/support/

Praktyczna pomoc

Typowe problemy

Sprzężenie akustyczne (pisk/wycie)

Nie kieruj mikrofonów bezpośrednio w stronę głośników.

Zakłócenia sygnału

System może wymagać przestrojenia na inną częstotliwość nośną za pomocą menu odbiornika.

Brak dźwięku

Sprawdź, czy nadajnik nie jest wyciszony (MUTE) oraz czy poziomy głośności na odbiorniku są ustawione poprawnie.

Przed użyciem

  • Sprawdź, czy używasz zasilacza o odpowiednim natężeniu (min. 350mA).
  • Zainstaluj świeże baterie AA w nadajnikach, dbając o polaryzację.
  • Podłącz anteny do złączy BNC.
  • Ustaw poziomy głośności na odbiorniku na minimum przed włączeniem.
  • Upewnij się, że nadajnik i odbiornik znajdują się w zasięgu wzroku.

Parametry w praktyce

Częstotliwości nośne
823-832MHz (regulowane) / 863-865MHz (wolne od licencji w UE).
Zasięg bezprzewodowy
Do 60 metrów w linii wzroku.
Zasilanie odbiornika
12-18Vdc, 500mA (1000mA dla wersji 4-kanałowej).

Ilustracje i schematy

  • Przedni panel: Pokrętło MENU służy do nawigacji po ustawieniach częstotliwości.
  • Tylny panel: Wyjście MIX OUT łączy sygnał wszystkich kanałów w jedno gniazdo jack.
  • Nadajnik: Przycisk zasilania w nadajniku ręcznym pełni również funkcję wyciszenia.

Zgodność modelu

  • Wymienne nadajniki muszą być oryginalnymi produktami Chord serii XU, aby współpracować z odbiornikiem.
