Instrukcja obsługi wzmacniacza mocy Chord ULTIMA Pro Mono 1000W
Szybki przewodnik po instrukcji obsługi wzmacniacza mocy Chord ULTIMA Pro Mono 1000W. Dowiedz się, jak bezpiecznie podłączyć głośniki, obsługiwać urządzenie oraz poznaj najważniejsze parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wzmacniacza mocy Chord ULTIMA Pro Mono 1000W. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, podłączania głośników oraz obsługi urządzenia. W przypadku przejścia wzmacniacza w tryb ochrony, należy odłączyć kabel zasilający na 30 sekund, a następnie podłączyć go ponownie.
Bezpieczeństwo i konserwacja
- Nie dopuszczaj do kontaktu urządzenia z wodą lub innymi płynami.
- Do czyszczenia obudowy używaj wyłącznie czystej ściereczki z mikrofibry; nie rozpylaj środków czyszczących bezpośrednio na urządzenie.
- Urządzenie nie zawiera części serwisowalnych przez użytkownika. Nie otwieraj ani nie demontuj obudowy, gdyż grozi to utratą gwarancji.
- Zapewnij odpowiednią wentylację wokół urządzenia, trzymaj je z dala od bezpośredniego światła słonecznego i źródeł ciepła.
Podłączenia i elementy sterujące
Panel tylny urządzenia zawiera następujące złącza:
- A: Dwa zestawy wyjść głośnikowych.
- B: Para gniazd sieciowych RJ45 (do przyszłych aktualizacji).
- C: Gniazdo zasilania 15a IEC AC.
- D: Zacisk uziemiający.
- E: Wejście fazy ujemnej.
- F: Wejście fazy dodatniej.
Na panelu przednim znajduje się przycisk zasilania (G).
Obsługa wzmacniacza
Przed wykonaniem jakichkolwiek połączeń upewnij się, że wszystkie urządzenia systemowe są wyłączone, a głośność ustawiona na zero.
Włączanie i wyłączanie
Naciśnij duży przycisk zasilania, aż poczujesz kliknięcie. Przycisk zmieni kolor na zielony podczas wstępnych testów bezpieczeństwa. Po pomyślnym zakończeniu testów, przycisk zmieni kolor na turkusowy.
Podłączanie głośników
Do podłączenia głośników używaj wysokiej jakości kabli głośnikowych zakończonych wtykami bananowymi 4 mm lub widełkami 6 mm. Używanie gołego przewodu nie jest zalecane. Pamiętaj, aby przewody głośnikowe podłączać wyłącznie między czerwonymi i czarnymi terminalami głośnikowymi.
Dane techniczne
- Wymiary: 483 mm (szer.) x 176 mm (wys.) x 377 mm (gł.)
- Pasmo przenoszenia: 5 Hz - 180 kHz
- Moc wyjściowa (RMS): 1000W przy 4 Ohm
- Stosunek sygnału do szumu: -84 dB (A-ważone)
- THD: 0,0008% do 0,003% (5 Hz - 20 kHz)
- Impedancja wyjściowa: 0,090 Ohm
Informacje o producencie
Chord Electronics
Praktyczna pomoc
Typowe problemy
Wzmacniacz przeszedł w tryb ochrony
Odłącz kabel zasilający, odczekaj 30 sekund i podłącz go ponownie.
Przed użyciem
- Upewnij się, że wszystkie urządzenia są wyłączone przed podłączeniem.
- Ustaw głośność na zero przed włączeniem lub odtwarzaniem.
- Zapewnij odpowiednią przestrzeń wokół urządzenia dla wentylacji.
- Sprawdź, czy używasz kabli z wtykami bananowymi 4 mm lub widełkami 6 mm.
Parametry w praktyce
- Moc wyjściowa (RMS)
- 1000W przy obciążeniu 4 Ohm.
- Impedancja wyjściowa
- 0,090 Ohm.
Ilustracje i schematy
- Panel tylny: A (wyjścia głośnikowe), B (RJ45), C (zasilanie), D (uziemienie), E (faza ujemna), F (faza dodatnia).

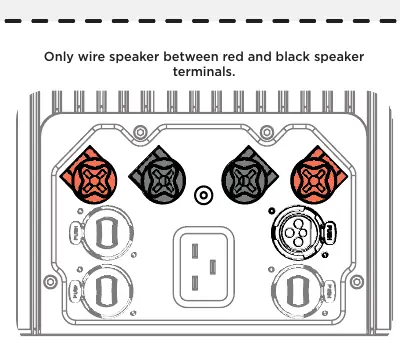

- Podłączenie głośników: Należy używać wyłącznie terminali czerwonych i czarnych.
Zgodność modelu
- Wzmacniacz posiada zbalansowane wejścia XLR.
- Brak możliwości przełączania między wejściami (należy używać tylko jednego).
- Gniazda RJ45 służą do przyszłych aktualizacji lub urządzeń partnerskich.
