Instrukcja obsługi systemu bezprzewodowego Chord NU4

Szybki przewodnik po systemie bezprzewodowym Chord NU4. Dowiedz się, jak skonfigurować odbiornik, podłączyć mikrofony, wymienić baterie i rozwiązywać problemy z dźwiękiem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • System Chord NU4 to czterokanałowy bezprzewodowy zestaw mikrofonowy UHF. Wymaga podłączenia zasilacza 12-18Vdc, włożenia baterii AA do nadajników i połączenia odbiornika z systemem nagłośnieniowym za pomocą wyjść jack lub XLR. str. 2, 4

Najważniejsze czynności

  • Wymiana baterii w nadajniku ręcznym: odkręć podstawę mikrofonu, włóż baterie AA zgodnie z polaryzacją, zakręć podstawę. str. 4
  • Podłączenie nadajnika beltpack: podłącz mikrofon nagłowny lub krawatowy do gniazda 3.5mm i zabezpiecz gwint. str. 4

Pierwsze uruchomienie

  • Podłącz zasilacz, podłącz anteny, podłącz wyjście audio do miksera/wzmacniacza, włącz odbiornik, włącz nadajniki. str. 4

Problemy i rozwiązania

Brak dźwięku mimo świecących diod

Sprawdź połączenie z systemem nagłośnieniowym i ustawienia głośności na odbiorniku oraz mikserze.

str. 5

Konserwacja i reset

  • Do czyszczenia używaj miękkiej szmatki z neutralnym detergentem. Nie używaj rozpuszczalników. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg 60m Maksymalny zasięg operacyjny str. 5
Zasilanie 12-18Vdc 500mA Wymagane zasilanie odbiornika str. 5

Gdzie szukać w PDF

  • Opis i zawartość str. 2
  • Schematy paneli str. 3
  • Instalacja i obsługa str. 4
  • Specyfikacja i rozwiązywanie problemów str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni odbiornika NU4 Strona 3 Nadajniki ręczne i beltpack Strona 3

Najważniejsze informacje z instrukcji

System Chord NU4 to profesjonalny, czterokanałowy zestaw bezprzewodowy UHF. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia do systemów nagłośnieniowych oraz obsługi nadajników ręcznych i typu beltpack. Przed użyciem należy upewnić się, że używany jest zasilacz o odpowiednich parametrach (12-18Vdc, 500mA) oraz że nadajniki posiadają sprawne baterie.

Opis urządzenia i elementy zestawu

W skład zestawu wchodzi odbiornik NU4, anteny UHF, zasilacz, przewód jack 6.3mm oraz nadajniki (w zależności od wersji: ręczne NU4-H, typu beltpack NU4-N lub mieszane NU4-C). Odbiornik posiada na przednim panelu przycisk zasilania, wskaźniki RF/AF oraz indywidualne pokrętła głośności dla każdego kanału. Na tylnym panelu znajdują się złącza antenowe, wyjście mix (jack 6.3mm) oraz indywidualne wyjścia zbalansowane (XLR).

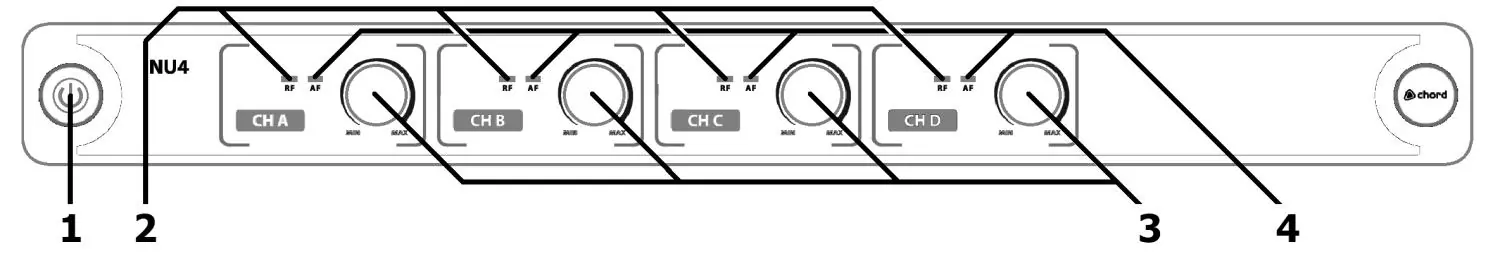

Panel przedni odbiornika NU4
Panel przedni odbiornika NU4
Nadajniki ręczne i beltpack
Nadajniki ręczne i beltpack

Instalacja i podłączenie

Aby przygotować system do pracy:

  • Nadajniki ręczne: Odkręć podstawę mikrofonu, włóż baterie AA zgodnie z polaryzacją i zakręć podstawę.
  • Nadajniki beltpack: Otwórz przednią pokrywę, włóż baterie AA, podłącz mikrofon nagłowny lub krawatowy do gniazda 3.5mm i zabezpiecz gwint.
  • Odbiornik: Podłącz anteny do gniazd BNC na tylnym panelu. Jeśli montujesz urządzenie w szafie rack, użyj dołączonych uszu montażowych i przedłużek antenowych.
  • Wyjścia audio: Podłącz wyjście jack (mix) lub wyjścia XLR (indywidualne) do miksera lub wzmacniacza. Przed podłączeniem zmniejsz głośność na urządzeniach odbiorczych.
  • Zasilanie: Podłącz zasilacz do gniazda DC na odbiorniku, a następnie do sieci elektrycznej.

Obsługa systemu

Procedura uruchomienia:

  1. Zmniejsz głośność na odbiorniku.
  2. Włącz odbiornik przyciskiem zasilania.
  3. Włącz nadajniki (przełącznik w pozycję ON).
  4. Sprawdź, czy dioda RF na odbiorniku świeci, co potwierdza odbiór sygnału.
  5. Zwiększ głośność na odbiorniku i systemie nagłośnieniowym.

Uwaga: Aby uniknąć sprzężeń (pisków), nie kieruj mikrofonów w stronę kolumn głośnikowych.

Bezpieczeństwo i konserwacja

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Nie wystawiaj komponentów na deszcz lub wilgoć. Do czyszczenia używaj miękkiej szmatki z neutralnym detergentem; nie stosuj rozpuszczalników. Jeśli system nie będzie używany przez dłuższy czas, wyjmij baterie z nadajników.

Rozwiązywanie problemów

W przypadku braku dźwięku sprawdź, czy nadajnik jest włączony, czy baterie są naładowane oraz czy odbiornik jest poprawnie podłączony do systemu nagłośnieniowego. Jeśli dźwięk jest zniekształcony, zmniejsz głośność na odbiorniku lub wzmocnienie (gain) na mikserze.

Dane techniczne

System pracuje na częstotliwościach: 863.1, 864.8, 864.3, 863.5 MHz. Zasięg operacyjny wynosi do 60 metrów. Zasilanie odbiornika: 12-18Vdc 500mA. Nadajniki zasilane są 2 bateriami AA każdy.

Informacje o producencie

Chord Electronics

Profil marki
Strona producenta https://www.chordelectronics.com/ Wsparcie https://www.chordelectronics.com/support/

Praktyczna pomoc

Typowe problemy

Brak zasilania odbiornika

Sprawdź, czy zasilacz jest poprawnie podłączony do sieci i gniazda DC odbiornika.

Brak sygnału RF/AF na odbiorniku

Upewnij się, że nadajnik jest włączony, znajduje się w zasięgu i ma naładowane baterie.

Dźwięk jest zniekształcony lub zbyt głośny

Zmniejsz głośność na odbiorniku lub wzmocnienie (gain) na mikserze/wzmacniaczu.

Brak dźwięku mimo świecących diod

Sprawdź połączenie kablowe między odbiornikiem a systemem nagłośnieniowym.

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z instrukcją.
  • Upewnij się, że używasz zasilacza o parametrach 12-18Vdc 500mA.
  • Włóż baterie AA do nadajników, zachowując polaryzację.
  • Podłącz anteny do odbiornika.
  • Ustaw odbiornik w linii wzroku z nadajnikami.
  • Zmniejsz głośność na mikserze przed podłączeniem systemu.

Parametry w praktyce

Częstotliwości nośne
Cztery kanały: 863.1, 864.8, 864.3, 863.5 MHz.
Zasilanie nadajników
2 baterie AA na każdy nadajnik.
Wyjścia audio
Dostępne wyjście mix (jack 6.3mm) oraz indywidualne wyjścia zbalansowane (XLR).

Ilustracje i schematy

  • Panel przedni odbiornika: przycisk zasilania, wskaźniki RF/AF, pokrętła głośności.
  • Panel tylny odbiornika: gniazdo zasilania, złącza antenowe, wyjścia audio.
  • Nadajnik ręczny: włącznik, wskaźnik LED, komora baterii.
  • Nadajnik beltpack: antena, włącznik, gniazdo mikrofonowe, regulacja wzmocnienia (gain).

Zgodność modelu

  • Wymagane są oryginalne nadajniki Chord NU4 z odpowiednim tonem pilotującym.
  • Nadajniki o tej samej częstotliwości, ale bez poprawnego tonu pilotującego, nie będą działać.
