Instrukcja obsługi bezprzewodowego zestawu mikrofonowego AVSL J-MIC 171.824UK
Szybki przewodnik po obsłudze bezprzewodowego zestawu mikrofonowego AVSL J-MIC 171.824UK. Dowiedz się, jak ładować odbiornik, instalować baterie w mikrofonach, podłączać zestaw do miksera oraz jak bezpiecznie korzystać z systemu UHF.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw J-MIC to bezprzewodowy system mikrofonowy UHF. Aby go uruchomić, naładuj odbiornik przez USB-C, włóż baterie AA do mikrofonów, podłącz odbiornik do miksera, a następnie włącz wszystkie urządzenia. str. 2, 3
Najważniejsze czynności
- Ładowanie odbiornika str. 2
- Instalacja baterii w mikrofonach str. 2
- Podłączanie i uruchamianie str. 3
Pierwsze uruchomienie
- Naładuj odbiornik, włóż baterie do mikrofonów, podłącz odbiornik do miksera, włącz urządzenia i ustaw głośność. str. 2, 3
Problemy i rozwiązania
Brak dźwięku
Sprawdź głośność na mikserze/wzmacniaczu i upewnij się, że urządzenia są włączone.
str. 3Konserwacja i reset
- W przypadku długiego przechowywania wyjmij baterie z mikrofonów i odłącz odbiornik. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwości nośne | 863.2MHz + 864.8MHz | Częstotliwości pracy systemu | str. 4 |
| Zasięg | Up to 50m | Maksymalny zasięg bezprzewodowy | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Wprowadzenie i konfiguracja str. 2
- Dane techniczne str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

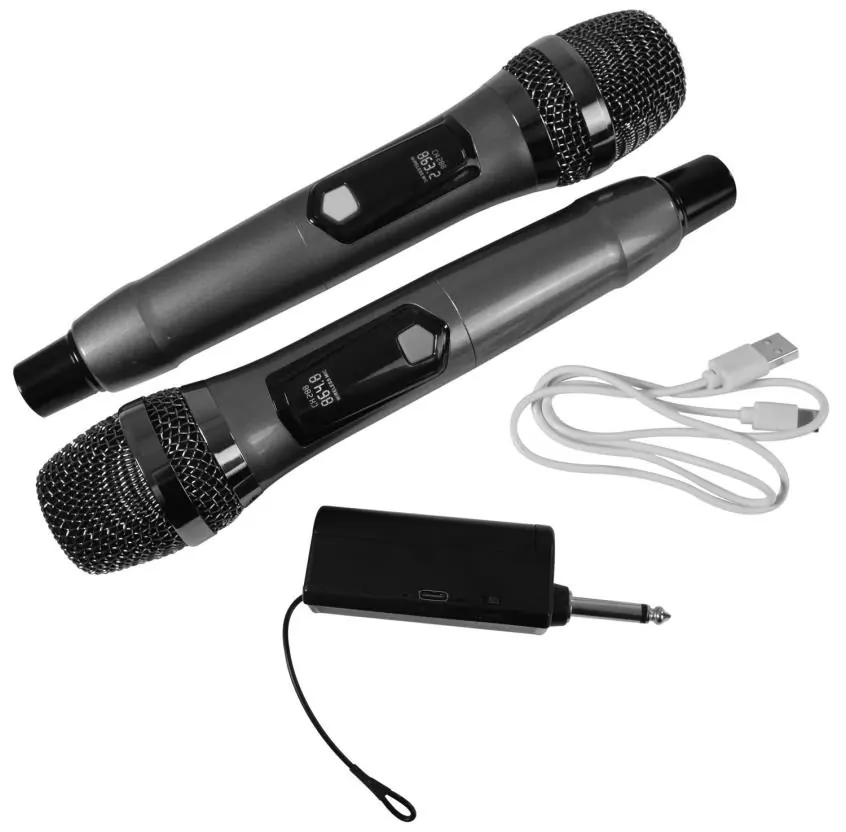

Zestaw J-MIC to bezprzewodowy system mikrofonowy UHF zaprojektowany do pracy z mikserami lub wzmacniaczami. System składa się z dwóch mikrofonów ręcznych oraz odbiornika z wtykiem 6.3mm. Przed użyciem należy naładować odbiornik oraz zainstalować baterie w mikrofonach. System jest fabrycznie ustawiony na pasmo UHF wolne od licencji w UK/UE.
Przygotowanie do pracy
Ładowanie odbiornika
Odbiornik posiada wbudowany akumulator litowo-jonowy typu 18650. Aby go naładować, podłącz dostarczony kabel USB do gniazda typu C w odbiorniku oraz do zasilacza USB. Uwaga: port USB służy wyłącznie do zasilania, dźwięk nie jest przez niego przesyłany.
Instalacja baterii w mikrofonach
Każdy mikrofon wymaga dwóch baterii AA:
- Odkręć dolną część obudowy mikrofonu.
- Włóż 2 baterie AA, zwracając uwagę na polaryzację (biegun dodatni skierowany w stronę główki mikrofonu).
- Zakręć dolną pokrywę.
Przycisk "SET" znajdujący się wewnątrz komory baterii nie jest używany.
Obsługa
Przed podłączeniem odbiornika do miksera lub wzmacniacza, zmniejsz poziom głośności na wejściu mikrofonowym, aby uniknąć głośnych trzasków. Podłącz odbiornik bezpośrednio do gniazda wejściowego mikrofonu.
- Włącz odbiornik za pomocą przełącznika on/off (zaświeci się czerwona dioda LED).
- Włącz mikrofony, naciskając i przytrzymując przycisk on/off. Na wyświetlaczu pojawi się częstotliwość nośna UHF.
- Stopniowo zwiększaj głośność na mikserze lub wzmacniaczu, aż dźwięk będzie słyszalny w głośnikach.
Jeśli zestaw nie będzie używany przez dłuższy czas, wyłącz mikrofony i odbiornik, odłącz odbiornik od miksera oraz wyjmij baterie z mikrofonów.
Dane techniczne
- Częstotliwości nośne: 863.2MHz + 864.8MHz
- Zasięg bezprzewodowy: do 50m
- Zasilanie mikrofonów: 2 x AA (każdy)
- Zasilanie odbiornika: Akumulator Li-ion 18650 (ładowanie 5Vdc 1000mA USB)
- Kapsuła: Dynamiczna kardioidalna
- Waga mikrofonu: 235g (bez baterii)
- Waga odbiornika: 66g
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku w głośnikach
Sprawdź, czy głośność na mikserze lub wzmacniaczu jest ustawiona na odpowiednim poziomie. Upewnij się, że zarówno mikrofony, jak i odbiornik są włączone.
Słaby zasięg lub zakłócenia
Maksymalny zasięg systemu wynosi 50 metrów. Upewnij się, że nie ma przeszkód między mikrofonami a odbiornikiem.
Odbiornik nie działa
Sprawdź poziom naładowania akumulatora odbiornika. Jeśli jest rozładowany, naładuj go za pomocą kabla USB-C.
Przed użyciem
- Naładuj odbiornik za pomocą kabla USB-C
- Zainstaluj 2 baterie AA w każdym mikrofonie
- Zmniejsz głośność na mikserze przed podłączeniem odbiornika
- Włącz odbiornik i sprawdź czerwoną diodę LED
- Włącz mikrofony i sprawdź wyświetlacz częstotliwości
Parametry w praktyce
- Częstotliwości nośne
- 863.2MHz i 864.8MHz to częstotliwości, na których pracują mikrofony.
Ilustracje i schematy

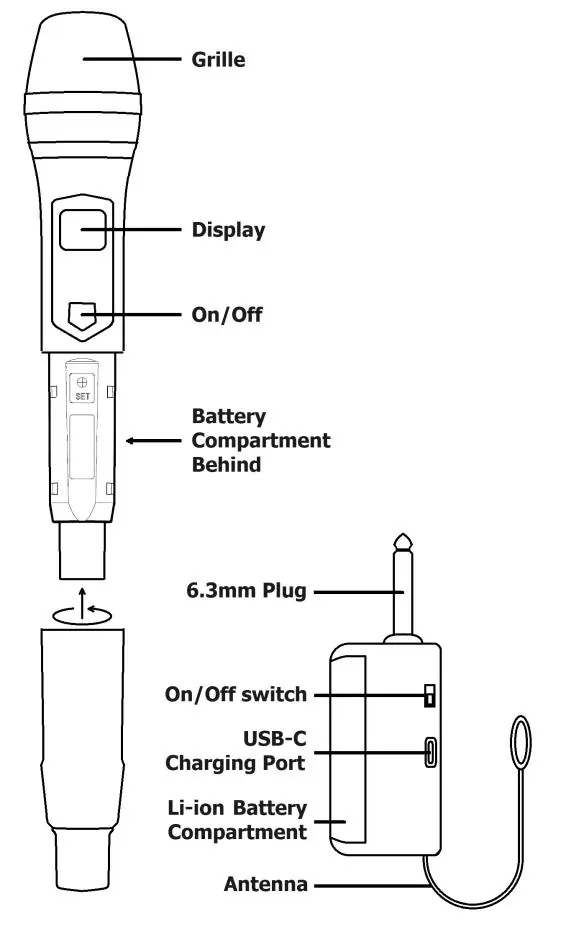

- Schemat na stronie 2 pokazuje budowę mikrofonu (grill, wyświetlacz, włącznik, komora baterii) oraz odbiornika (wtyk 6.3mm, włącznik, port ładowania USB-C, antena).
- Wskazano, że przycisk 'SET' wewnątrz komory baterii nie jest używany.
Zgodność modelu
- Odbiornik posiada wtyk 6.3mm (duży jack) i jest przeznaczony do bezpośredniego podłączenia do wejść mikrofonowych w mikserach lub wzmacniaczach.
