Instrukcja obsługi systemu mikrofonów bezprzewodowych AVSL U-MIC 171.800UK
Szybki przewodnik po obsłudze systemu mikrofonów bezprzewodowych AVSL U-MIC 171.800UK. Dowiedz się, jak podłączyć odbiornik USB, zainstalować baterie i skonfigurować dźwięk.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System U-MIC to zestaw dwóch mikrofonów bezprzewodowych z odbiornikiem USB. Wymaga zasilania 5V 1000mA przez port USB i podłączenia wyjścia audio 3.5mm do miksera lub wzmacniacza. str. 2, 3
Najważniejsze czynności
- Instalacja baterii: Odkręć dolną część mikrofonu i włóż 2 baterie AA, dbając o polaryzację. str. 3
- Podłączenie zasilania: Wtyk USB odbiornika musi być podłączony do źródła 5V 1000mA. str. 2
Pierwsze uruchomienie
- Zmniejsz głośność na wzmacniaczu, podłącz odbiornik do zasilania USB, podłącz kabel audio do miksera, włącz mikrofony. str. 2, 3
Problemy i rozwiązania
Dioda LED świeci światłem ciągłym
Baterie są rozładowane, wymień je na nowe.
str. 3Konserwacja i reset
- W przypadku długiego przechowywania wyjmij baterie i odłącz odbiornik. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość | 863.2MHz + 864.8MHz | Częstotliwość pracy systemu | str. 4 |
| Zasięg | 50m | Maksymalny zasięg bezprzewodowy | str. 4 |
Gdzie szukać w PDF
- Opis elementów str. 2
- Instrukcja obsługi str. 3
- Dane techniczne str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System AVSL U-MIC 171.800UK to zestaw dwóch mikrofonów bezprzewodowych z odbiornikiem USB. Urządzenie wymaga zasilania 5V 1000mA przez port USB oraz podłączenia wyjścia audio 3.5mm do miksera lub wzmacniacza. Pamiętaj, że port USB służy wyłącznie do zasilania, a dźwięk jest przesyłany przez złącze jack.
Opis urządzenia

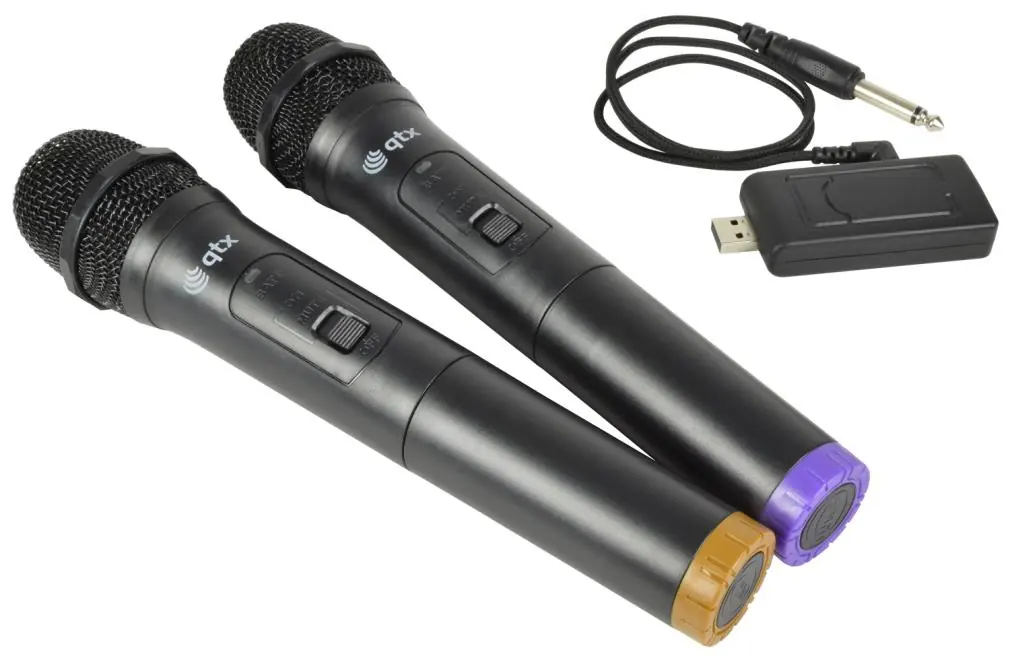

Zestaw składa się z dwóch mikrofonów ręcznych oraz odbiornika USB. Mikrofony posiadają włącznik z funkcją wyciszenia (mute) oraz diodę LED sygnalizującą stan baterii.
- Dioda LED: Wskaźnik zasilania i stanu baterii.
- Włącznik: Pozycje ON, MUTE (wyciszenie) oraz OFF.
- Komora baterii: Miejsce na 2 baterie AA w każdym mikrofonie.
- Odbiornik USB: Posiada wtyk USB typu A do zasilania oraz gniazdo 3.5mm do wyjścia audio.
Instalacja i podłączenie
Aby uruchomić system, wykonaj następujące kroki:
- Podłącz wtyk USB typu A odbiornika do źródła zasilania 5V 1000mA (np. zasilacz USB lub power bank).
- Podłącz kabel 3.5mm do odbiornika, a drugi koniec (6.3mm) do wejścia mikrofonowego w mikserze lub wzmacniaczu.
- Przed podłączeniem zmniejsz głośność na mikserze lub wzmacniaczu, aby uniknąć nagłych hałasów.
- Odkręć dolną część mikrofonu i włóż 2 baterie alkaliczne AA, zwracając uwagę na polaryzację.
Obsługa
Po włączeniu mikrofonu przełącznikiem w pozycję "ON", dioda LED powinna zaświecić się na chwilę. Jeśli dioda świeci światłem ciągłym, oznacza to, że baterie są rozładowane i należy je wymienić.
Podczas pracy możesz stopniowo zwiększać głośność na wzmacniaczu. Jeśli mikrofon nie jest używany przez krótki czas, przesuń przełącznik do środkowej pozycji "MUTE" – zachowa to sygnał nośny, ale wyciszy dźwięk.
Konserwacja i przechowywanie
W przypadku dłuższego nieużywania zestawu, należy wyłączyć mikrofony, odłączyć odbiornik USB oraz wyjąć baterie z mikrofonów, aby zapobiec ich wylaniu.
Dane techniczne
- Częstotliwość nośna: 863.2MHz + 864.8MHz
- Zasięg bezprzewodowy: do 50m
- Zasilanie odbiornika: 5V DC, 1000mA (USB)
- Zasilanie mikrofonu: 2 x AA (każdy)
- Wyjście audio: 3.5mm mono jack
Informacje o producencie
AVSL Group Ltd
Praktyczna pomoc
Typowe problemy
Brak dźwięku w głośnikach
Sprawdź, czy odbiornik USB jest zasilany (5V 1000mA), czy mikrofony są włączone (pozycja ON) oraz czy głośność na wzmacniaczu/mikserze jest ustawiona na odpowiednim poziomie.
Dioda LED na mikrofonie świeci światłem ciągłym
Oznacza to niski poziom naładowania baterii. Wymień baterie na nowe.
Słyszalny hałas przy podłączaniu
Zawsze zmniejszaj głośność na mikserze lub wzmacniaczu przed podłączeniem kabla audio.
Przed użyciem
- Upewnij się, że posiadasz zasilacz USB o parametrach 5V 1000mA.
- Zainstaluj 2 świeże baterie alkaliczne AA w każdym mikrofonie.
- Sprawdź, czy przełącznik mikrofonu jest w pozycji OFF przed włożeniem baterii.
- Przygotuj mikser lub wzmacniacz z wejściem mikrofonowym 6.3mm.
Parametry w praktyce
- Częstotliwość nośna
- 863.2MHz + 864.8MHz - częstotliwości pracy systemu.
- Zasilanie odbiornika
- Wymaga stałego zasilania 5V 1000mA przez port USB.
Ilustracje i schematy
- 1. Dioda LED zasilania
- 2. Włącznik (ON/MUTE/OFF)
- 3. Komora baterii
- 4. Wtyk USB typu A (zasilanie)
- 5. Wyjście audio 3.5mm
