Instrukcja obsługi wytwornicy mgły QTX Stratus-1200

Poznaj funkcje i obsługę wytwornicy mgły QTX Stratus-1200. Instrukcja zawiera wskazówki dotyczące konfiguracji, sterowania DMX, użycia pilota RF oraz konserwacji urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 3

Strona 3

Najważniejsze informacje

QTX Stratus-1200 to przenośna wytwornica mgły typu "dry ice" (niska mgła), która nie wymaga użycia suchego lodu ani dwutlenku węgla. Urządzenie wykorzystuje standardowy płyn do wytwornic mgły oraz wodę, tworząc efekt gęstej, ścielącej się przy ziemi mgły. Jest idealna do zastosowań scenicznych, teatralnych i eventowych.

Zawartość zestawu

Wytwornica mgły Stratus-1200
Przewodowy panel sterowania
Pilot zdalnego sterowania RF
Przewody zasilające UK/EU
Instrukcja obsługi

Ostrzeżenia i bezpieczeństwo

Urządzenie musi być uziemione.
Nie wystawiaj części elektrycznych na działanie wody lub wilgoci.
Obudowa może być gorąca podczas pracy ze względu na element grzejny.
Nie otwieraj obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika.
Używaj urządzenia wyłącznie w pozycji pionowej na stabilnej, antypoślizgowej powierzchni.
W przypadku rozlania płynu na zewnątrz zbiornika, odłącz zasilanie i pozwól urządzeniu wyschnąć przed ponownym użyciem.

Przygotowanie do pracy

Rozpakuj urządzenie i umieść je na płaskiej powierzchni.
Odkręć korek zbiornika na płyn, napełnij go płynem do mgły i upewnij się, że rurka sięga dna butelki.
Otwórz pokrywę zbiornika na wodę i napełnij go wodą (lub wodą destylowaną), nie przekraczając linii napełnienia.
Podłącz przewodowy panel sterowania do gniazda "Remote Control" na tylnym panelu.
Jeśli używasz sterowania DMX, podłącz sygnał do złącza DMX IN.
Podłącz przewód zasilający IEC i włącz urządzenie.
Proces rozgrzewania trwa zazwyczaj 3-5 minut.

Obsługa urządzenia

Urządzenie może być sterowane za pomocą przewodowego panelu cyfrowego lub pilota RF.

Panel przewodowy

FUNC: Przewijanie opcji menu.
TIMER: Ustawianie funkcji timera.
UP/DOWN: Zwiększanie/zmniejszanie wartości w menu.
START/STOP: Uruchamianie/zatrzymywanie ciągłej emisji mgły.
MANUAL: Emisja mgły na żądanie.

Sterowanie DMX

W trybie DMX (d001-d512) urządzenie wykorzystuje 2 kanały:

CH1: Prędkość wentylatora (0-255, 0-100%).
CH2: Intensywność mgły (0-255, 0-100%).

Pilot RF

A: Zatrzymanie ciągłej mgły.
B: Start ciągłej mgły.
Strzałka w górę: Zwiększenie ilości mgły.
Strzałka w dół: Zmniejszenie ilości mgły.

Czyszczenie i konserwacja

Czyść obudowę miękką, suchą lub lekko wilgotną szmatką. Nie używaj silnych rozpuszczalników.
Okresowo czyść mechanizm wytwarzania mgły, uruchamiając urządzenie z użyciem wody destylowanej.
Zaleca się okresowe stosowanie płynu do czyszczenia wytwornic mgły (kod 160.670UK).

Rozwiązywanie problemów

Brak zasilania: Sprawdź napięcie sieciowe, bezpiecznik w złączu IEC oraz przewód zasilający.
Brak mgły: Sprawdź poziom płynu, czy pompa działa, czy wyjście nie jest ustawione na zero, lub czy dysze nie są zablokowane.
Mgła unosi się do góry: Upewnij się, że używasz odpowiedniego płynu do wytwornic niskiej mgły i że w zbiorniku jest wystarczająca ilość wody.

Informacje o producencie

AVSL Group Ltd

Profil marki

Strona producenta https://www.avsl.com Wsparcie https://www.avsl.com/support

Praktyczna pomoc

Typowe problemy

Brak zasilania głównego lub sterownika

Sprawdź, czy gniazdko jest włączone, czy przewód IEC jest poprawnie podłączony oraz sprawdź bezpiecznik w złączu IEC i wtyczce.

Brak mgły w trybie ręcznym lub ciągłym

Sprawdź poziom płynu w zbiorniku, upewnij się, że wyjście nie jest ustawione na zero na panelu lub pilocie, oraz sprawdź, czy przewody nie są zablokowane.

Mgła unosi się do góry zamiast ścielić się przy ziemi

Upewnij się, że używasz odpowiedniego płynu do wytwornic niskiej mgły i że w zbiorniku jest wystarczająca ilość wody (nieprzepełniony).

Przed użyciem

Ustaw urządzenie na stabilnej, antypoślizgowej powierzchni.
Napełnij zbiornik płynem do mgły, upewniając się, że rurka sięga dna.
Napełnij zbiornik wody, nie przekraczając linii napełnienia.
Podłącz przewodowy panel sterowania do gniazda Remote Control.
Podłącz zasilanie i odczekaj 3-5 minut na rozgrzanie urządzenia.

Parametry w praktyce

Pojemność płynu: 1.2L (mgła), 3L (woda): Maksymalna ilość płynu do mgły i wody, jaką można wlać do zbiorników.
Czas rozgrzewania: 3-5 minut: Czas potrzebny od włączenia do gotowości urządzenia do pracy.
Kanały DMX: 2: Liczba kanałów wymaganych do sterowania urządzeniem przez kontroler DMX.

Ilustracje i schematy

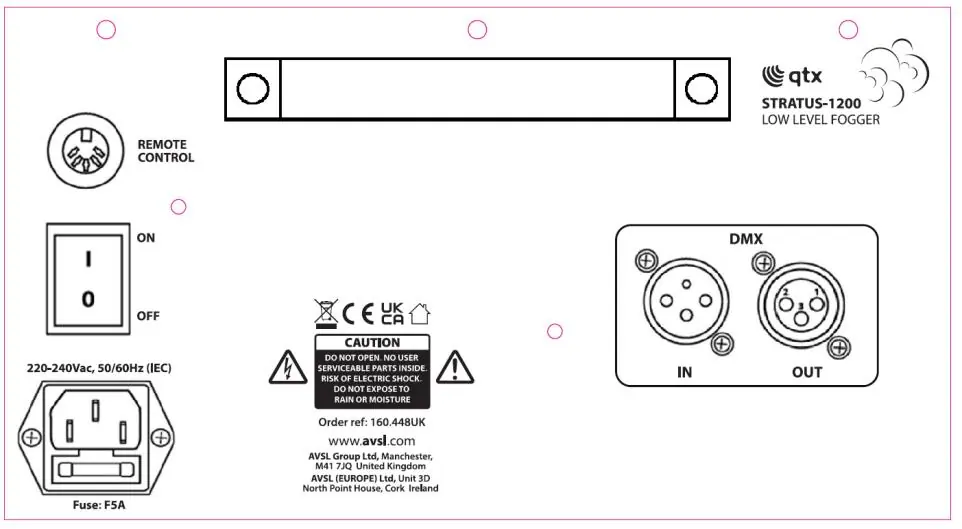

Panel tylny: Zawiera gniazdo zasilania IEC z bezpiecznikiem F5A, włącznik, gniazdo sterownika przewodowego oraz złącza DMX IN/OUT.
Sterownik przewodowy: Posiada wyświetlacz LCD i przyciski do konfiguracji menu (FUNC, TIMER, UP, DOWN, START/STOP, MANUAL).

Zgodność modelu

Wymaga dedykowanego płynu do wytwornic mgły (zalecane kody QTX: 160.644UK, 160.583UK).
Urządzenie musi być uziemione.
