Instrukcja obsługi zmywarki komercyjnej CMA-180UC-3

Szybki przewodnik po instalacji, obsłudze i konserwacji zmywarki komercyjnej CMA-180UC-3. Dowiedz się, jak poprawnie podłączyć urządzenie, ustawić temperatury i dbać o czystość filtrów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

CMA-180UC-3 to komercyjna zmywarka podblatowa. Wymaga zasilania 208/240V, przyłącza wody o temp. min. 120°F (49°C) i ciśnieniu 15-65 PSIG. Cykl pracy trwa 2 minuty. str. 2, 5

Najważniejsze czynności

Uruchomienie: Włącz zasilanie, odczekaj 10-15 min na nagrzanie wody, naciśnij START. str. 9
Czyszczenie: Codziennie wyjmij i umyj filtr (scrap screen) oraz sprawdź dysze ramion myjących. str. 10

Pierwsze uruchomienie

Sprawdź filtr, zamknij drzwi, włącz zasilanie, odczekaj na nagrzanie wody (160°F), naciśnij START. str. 9

Problemy i rozwiązania

Zmywarka nie osiąga temperatury płukania

Funkcja Safe-T-Temp wstrzymuje cykl, dopóki woda nie osiągnie 180°F.

str. 7

Konserwacja i reset

Codzienne czyszczenie: filtr (scrap screen) i ramiona myjące. str. 10

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Czas cyklu	2 minuty	Całkowity czas pracy	str. 2
Temperatura mycia	160°F (70°C)		str. 2
Temperatura płukania	180°F - 195°F (82°C - 90°C)	Zakres temperatury	str. 2

Gdzie szukać w PDF

Specyfikacje techniczne str. 2
Instrukcja obsługi i czyszczenia str. 10
Schemat elektryczny str. 11

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

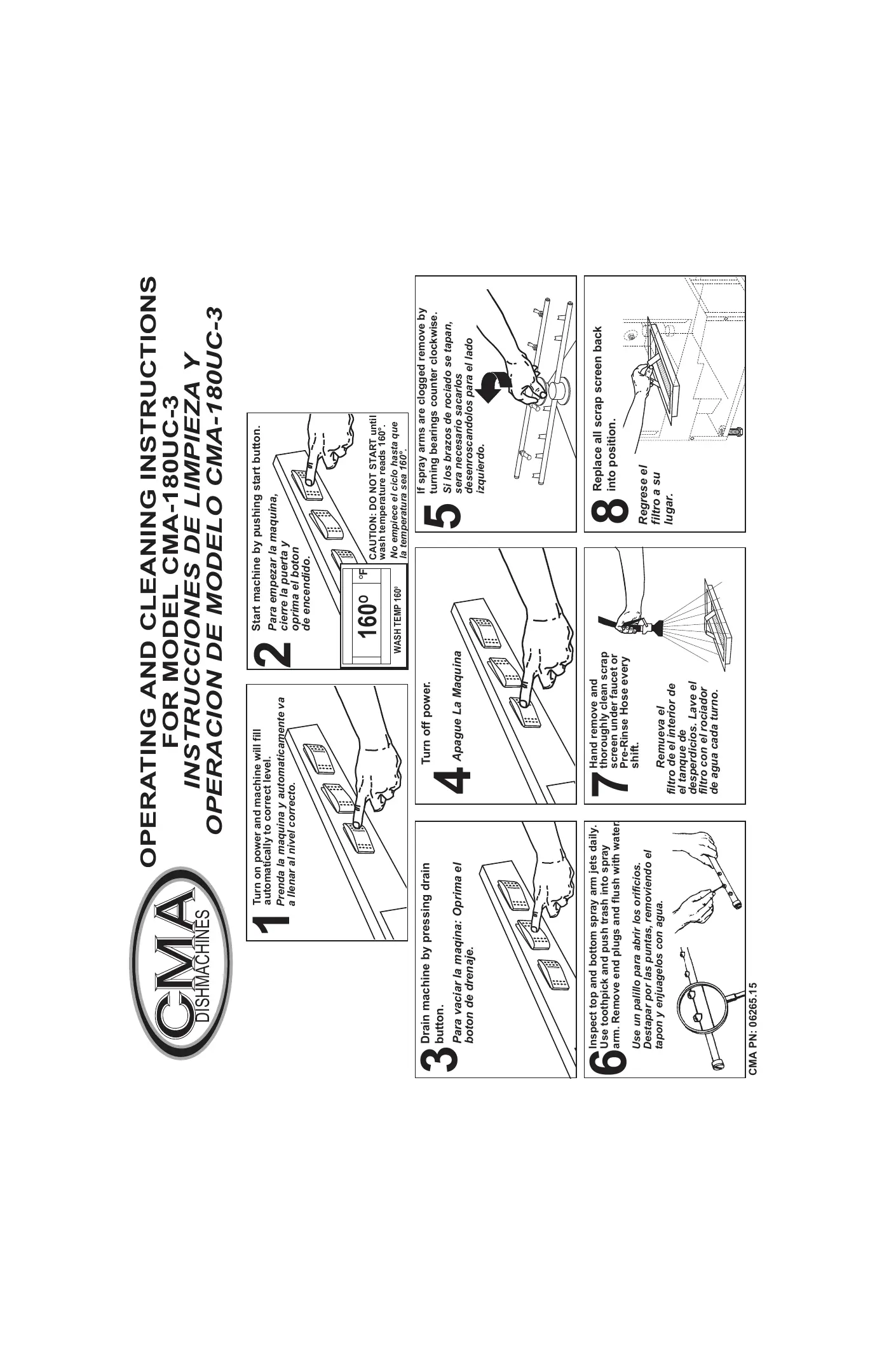

Instrukcja obsługi i czyszczenia krok po kroku

Strona 10

Strona 11

Najważniejsze informacje z instrukcji

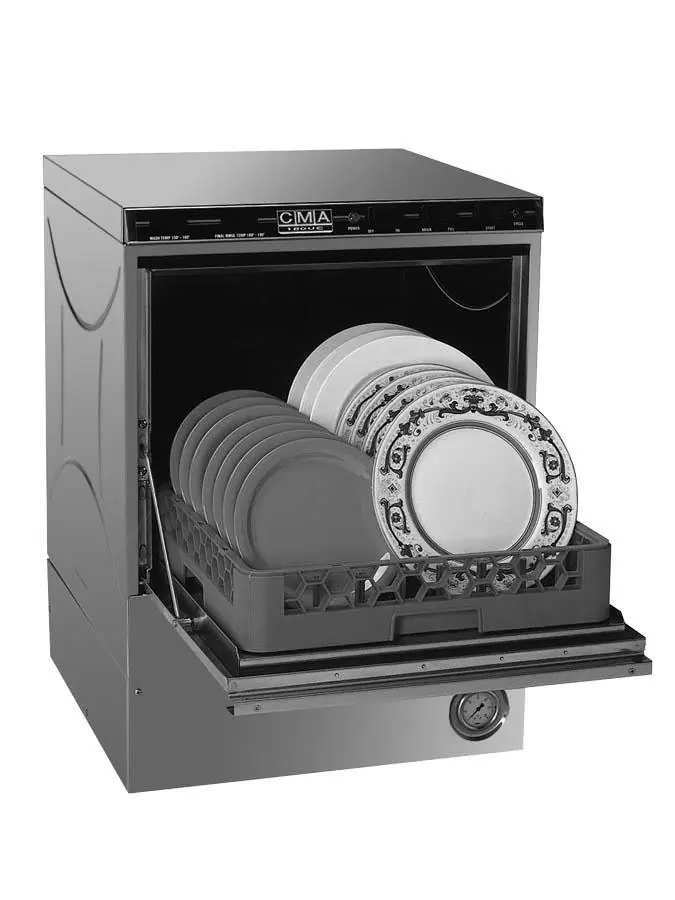

CMA-180UC-3 to zmywarka komercyjna podblatowa z wbudowanym podgrzewaczem wody (booster heater). Urządzenie jest przeznaczone do pracy ciągłej w warunkach gastronomicznych. Kluczowe jest zapewnienie odpowiedniego zasilania elektrycznego, ciśnienia wody oraz regularne czyszczenie filtrów i ramion myjących.

Instalacja i wymagania techniczne

Wymagania wodne: Woda zasilająca musi mieć temperaturę min. 120°F (49°C) przy ciśnieniu 24 PSI. Przyłącze wody powinno mieć średnicę min. 1/2 cala.
Wymagania elektryczne: Urządzenie wymaga dedykowanego obwodu 208/240V, 60Hz. Należy zapewnić uziemienie.
Poziomowanie: Zmywarka musi być wypoziomowana, aby uniknąć wycieków wody przez drzwi.
Odpływ: Wysokość rury odpływowej nie powinna przekraczać 22 cali.

Uruchomienie i obsługa

Przed rozpoczęciem pracy upewnij się, że filtr (scrap screen) jest na swoim miejscu. Proces uruchomienia:

Włącz zasilanie przełącznikiem "ON". Urządzenie napełni się automatycznie.
Odczekaj 10-15 minut, aż woda osiągnie temperaturę mycia 160°F (70°C).
Włóż kosz z naczyniami i naciśnij przycisk "START".
Po zakończeniu cyklu (2 minuty) urządzenie wyłączy się automatycznie.

Czyszczenie i konserwacja

Codzienna konserwacja jest niezbędna dla poprawnego działania:

Filtry: Wyjmij i dokładnie wyczyść filtr (scrap screen) pod bieżącą wodą po każdej zmianie.
Ramiona myjące: Regularnie sprawdzaj dysze. Jeśli są zatkane, zdejmij ramiona, usuń zanieczyszczenia wykałaczką i przepłucz wodą.
Dozowniki: Używaj wyłącznie profesjonalnych detergentów i nabłyszczaczy.

Funkcja Safe-T-Temp

Zmywarka posiada funkcję Safe-T-Temp, która gwarantuje, że temperatura płukania końcowego wynosi zawsze min. 180°F (82°C). Jeśli temperatura nie zostanie osiągnięta, cykl zostanie automatycznie wstrzymany w fazie mycia, dopóki woda nie zostanie podgrzana.

Praktyczna pomoc

Typowe problemy

Zmywarka nie przechodzi do płukania

Funkcja Safe-T-Temp wstrzymuje cykl, jeśli temperatura wody płuczącej nie osiągnęła 180°F. Poczekaj, aż woda się podgrzeje.

Zatkane dysze ramion myjących

Zdejmij ramiona myjące, usuń zanieczyszczenia z dysz za pomocą wykałaczki i przepłucz ramiona wodą.

Wyciek wody przez drzwi

Sprawdź, czy urządzenie jest poprawnie wypoziomowane (poziomowanie przód-tył i boki).

Przed użyciem

Sprawdź, czy filtr (scrap screen) jest zainstalowany wewnątrz komory.
Upewnij się, że ramiona myjące są czyste i dobrze dokręcone.
Sprawdź, czy temperatura wody zasilającej wynosi min. 120°F (49°C).
Upewnij się, że zasilanie elektryczne jest zgodne z tabliczką znamionową.
Sprawdź, czy woda w zbiorniku osiągnęła min. 160°F (70°C) przed startem.

Parametry w praktyce

Temperatura mycia: Minimum 160°F (70°C) dla skutecznej sanitacji.
Temperatura płukania: Minimum 180°F (82°C) zapewniane przez funkcję Safe-T-Temp.
Ciśnienie wody: Wymagane 15-65 PSIG. Powyżej 65 PSIG wymagany zawór redukcyjny.

Ilustracje i schematy

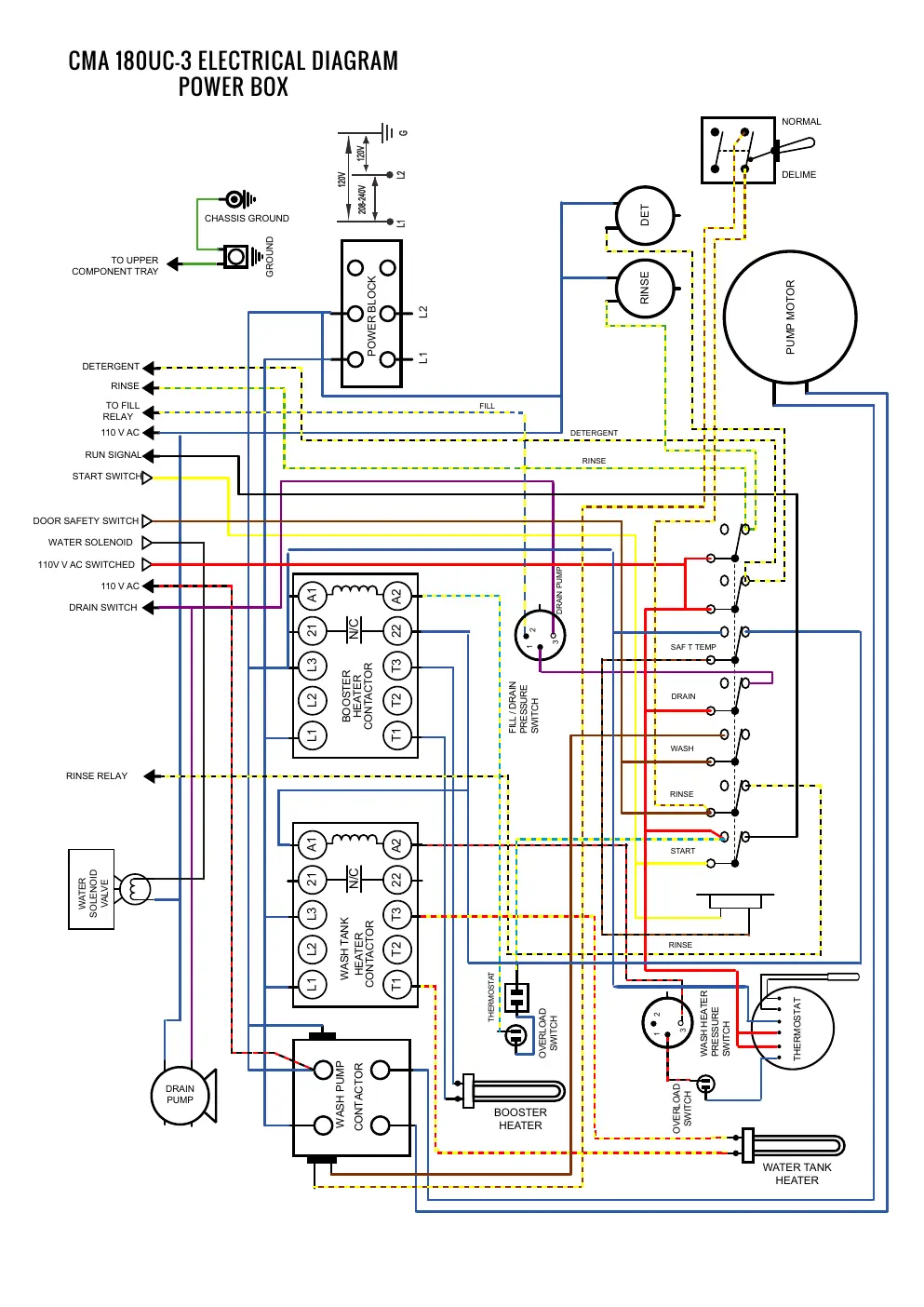

Schemat elektryczny (str. 11) przedstawia połączenia grzałek, styczników i przełączników.
Instrukcja czyszczenia (str. 10) pokazuje krok po kroku demontaż filtrów i ramion myjących.

Zgodność modelu

Nie używaj detergentów przeznaczonych do zmywarek domowych.
Wymagane jest stosowanie profesjonalnych środków chemicznych.
Zalecane stosowanie zmiękczacza wody przy twardości powyżej 3.5 gpg.
