Instrukcja obsługi przełącznika Ethernet Connect Tech Xtreme/10G XDG201
Szybki przewodnik po instalacji i konfiguracji modułu przełącznika Ethernet Connect Tech Xtreme/10G (XDG201). Dowiedz się, jak podłączyć zasilanie, skonfigurować interfejs CLI/Web oraz zarządzać portami.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł XDG201 to zaawansowany przełącznik Ethernet typu Layer 2/3 o wysokiej gęstości portów. Urządzenie wymaga zewnętrznej płyty nośnej (carrier board) do działania. Kluczowe parametry zasilania to +12V DC. Domyślny adres IP dla interfejsu zarządzania to 10.10.10.1, a domyślne dane logowania to użytkownik admin z pustym hasłem.
Opis urządzenia

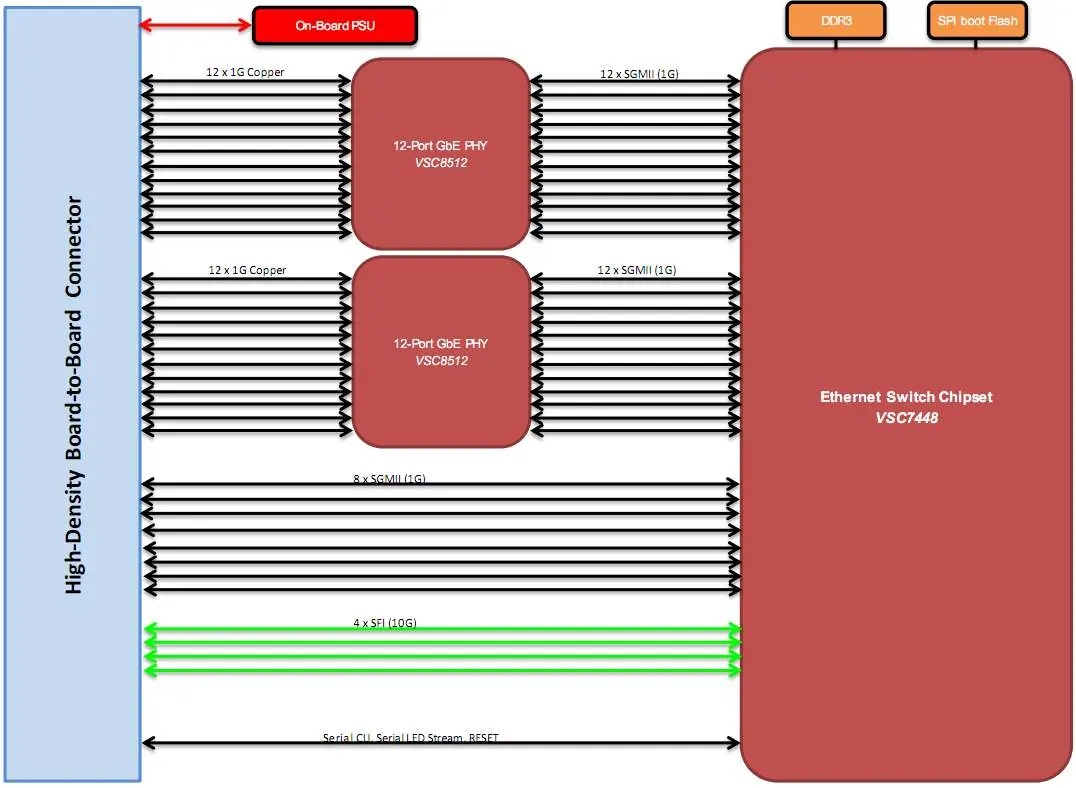

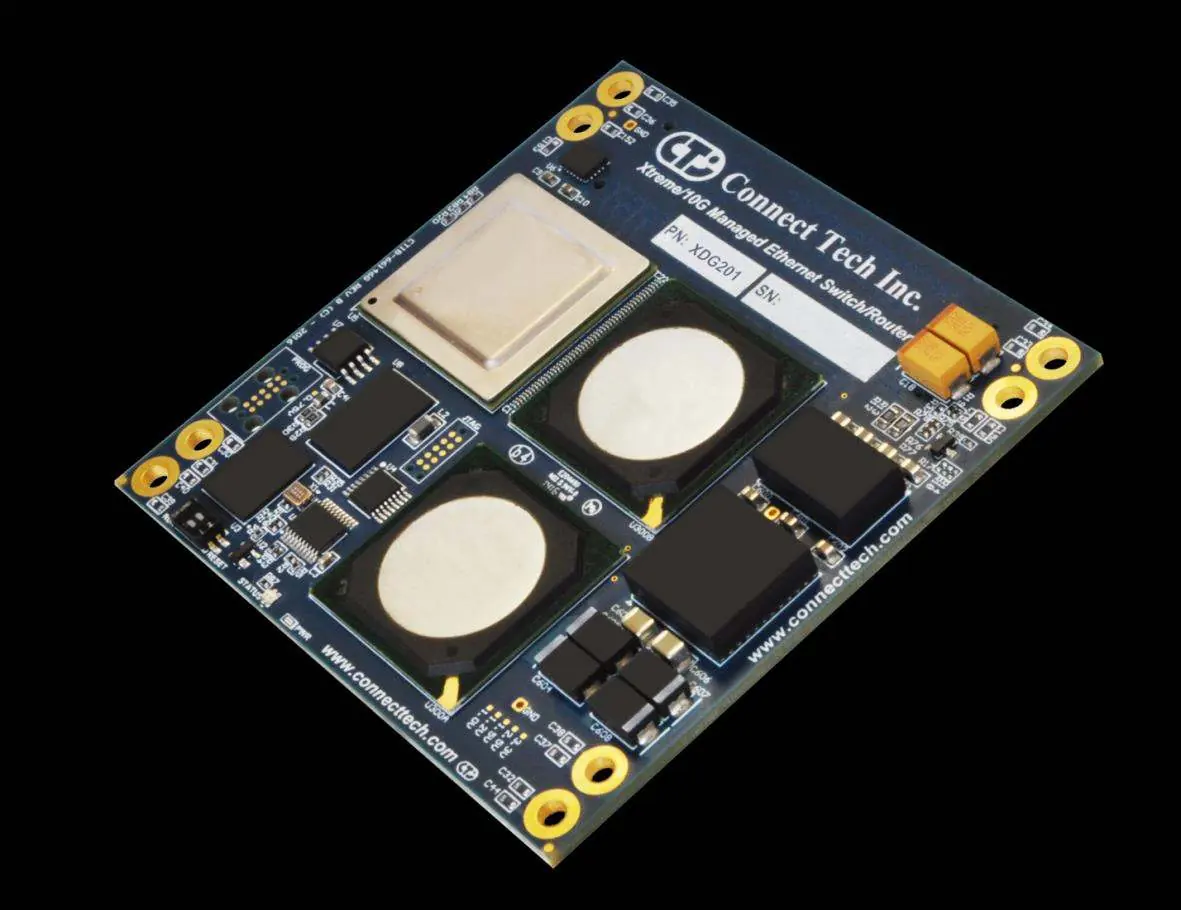

XDG201 oferuje łącznie 36 portów przełączalnych: 4 x 10G (SFI), 8 x 1G (SGMII) oraz 24 x 1G (Copper). Urządzenie posiada wbudowane 4Gb pamięci DDR3 oraz 128Mb pamięci Flash. Moduł charakteryzuje się kompaktowymi wymiarami 85mm x 85mm.
Instalacja

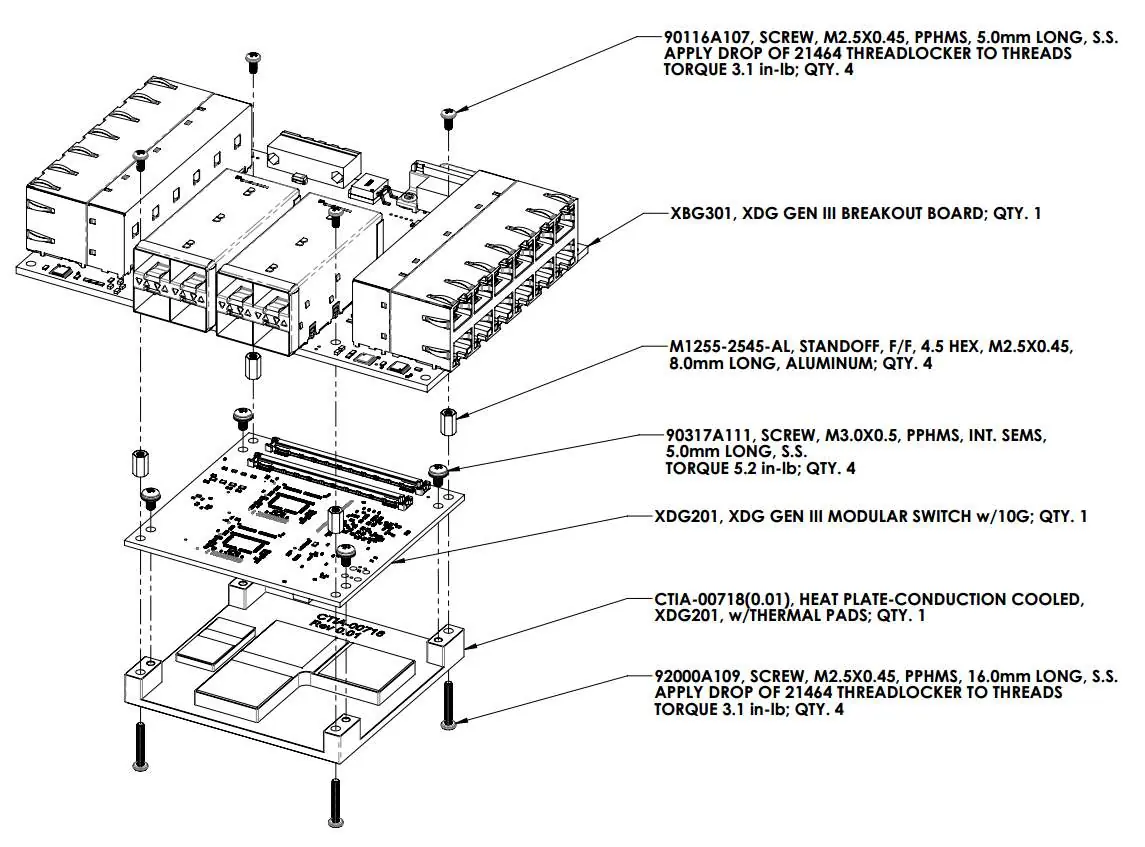

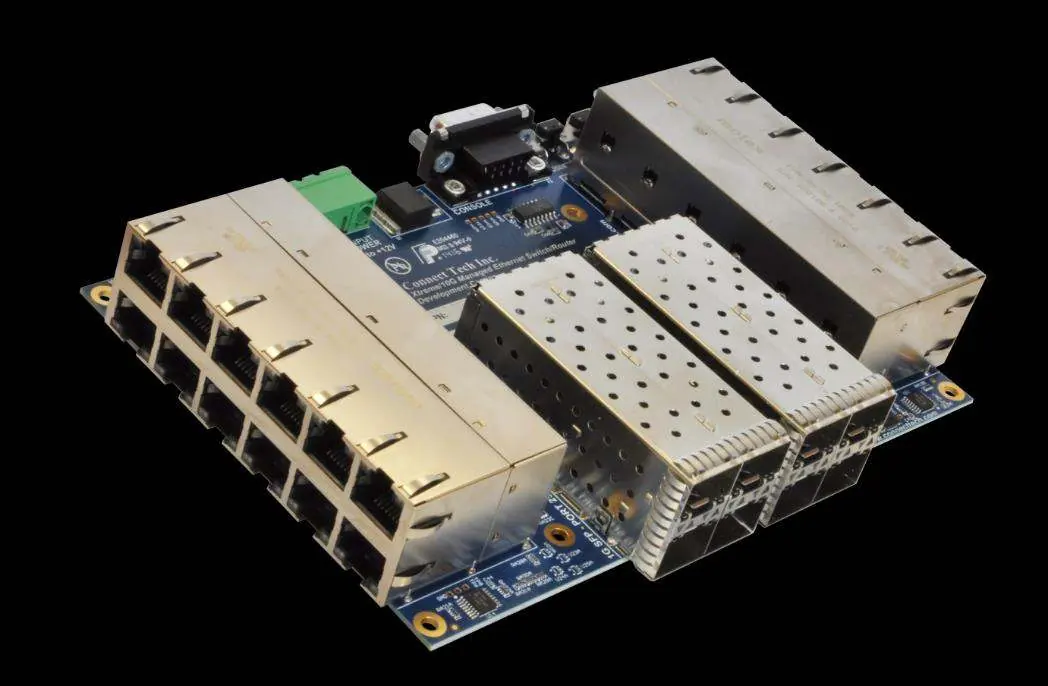

Proces instalacji wymaga przygotowania płyty nośnej (breakout board) z dystansami M3 8mm. Należy zainstalować radiator XHG201 na module XDG201, a następnie połączyć złącze typu board-to-board modułu z płytą nośną. Po podłączeniu zasilania +12V DC urządzenie uruchomi się automatycznie.
Switch Details
Urządzenie posiada przełącznik konfiguracyjny S1. Należy upewnić się, że przełącznik jest zawsze ustawiony w pozycji RUN. Ustawienie w pozycji RESET spowoduje zatrzymanie pracy urządzenia i uniemożliwi jego uruchomienie.
Zarządzanie i konfiguracja
Dostęp do zarządzania możliwy jest na dwa sposoby:
- CLI (Interfejs wiersza poleceń): Dostęp przez port szeregowy RS-232. Parametry portu: 115200 bps, 8 bitów danych, brak parzystości, 1 bit stopu.

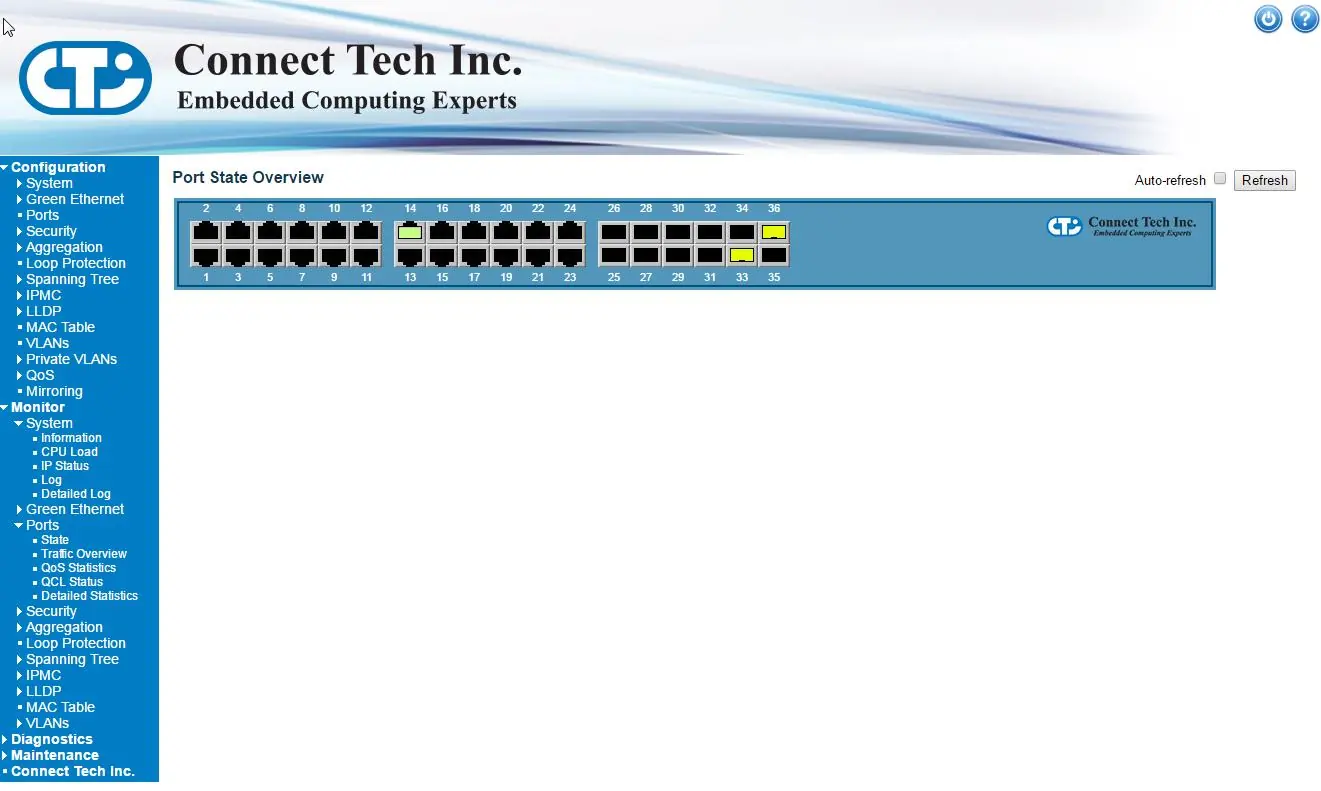

- Web Management Interface: Dostęp przez przeglądarkę internetową pod adresem 10.10.10.1 (wymaga ustawienia komputera w tej samej podsieci).
Dane techniczne
- Zasilanie: +4V do +14V DC.
- Temperatura pracy: -40°C do +85°C.
- Przepustowość: 80Gbps.
- Pobór mocy: 24W (maksymalny) / 14W (bezczynność).
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy przełącznik S1 jest ustawiony w pozycji RUN, a nie RESET.
Brak dostępu do interfejsu Web
Upewnij się, że komputer jest w tej samej podsieci (10.10.10.X) lub zmień adres IP urządzenia za pomocą CLI.
Przed użyciem
- Zainstaluj radiator XHG201 na module XDG201.
- Przygotuj płytę nośną z dystansami M3 8mm.
- Upewnij się, że zasilanie wynosi +12V DC.
- Sprawdź, czy przełącznik S1 jest w pozycji RUN.
- Podłącz kabel szeregowy do portu zarządzania, jeśli wymagana jest konfiguracja CLI.
Parametry w praktyce
- Temperatura pracy
- Zakres od -40°C do +85°C.
Ilustracje i schematy
- S1 (Config Switch) - Przełącznik do resetowania urządzenia.

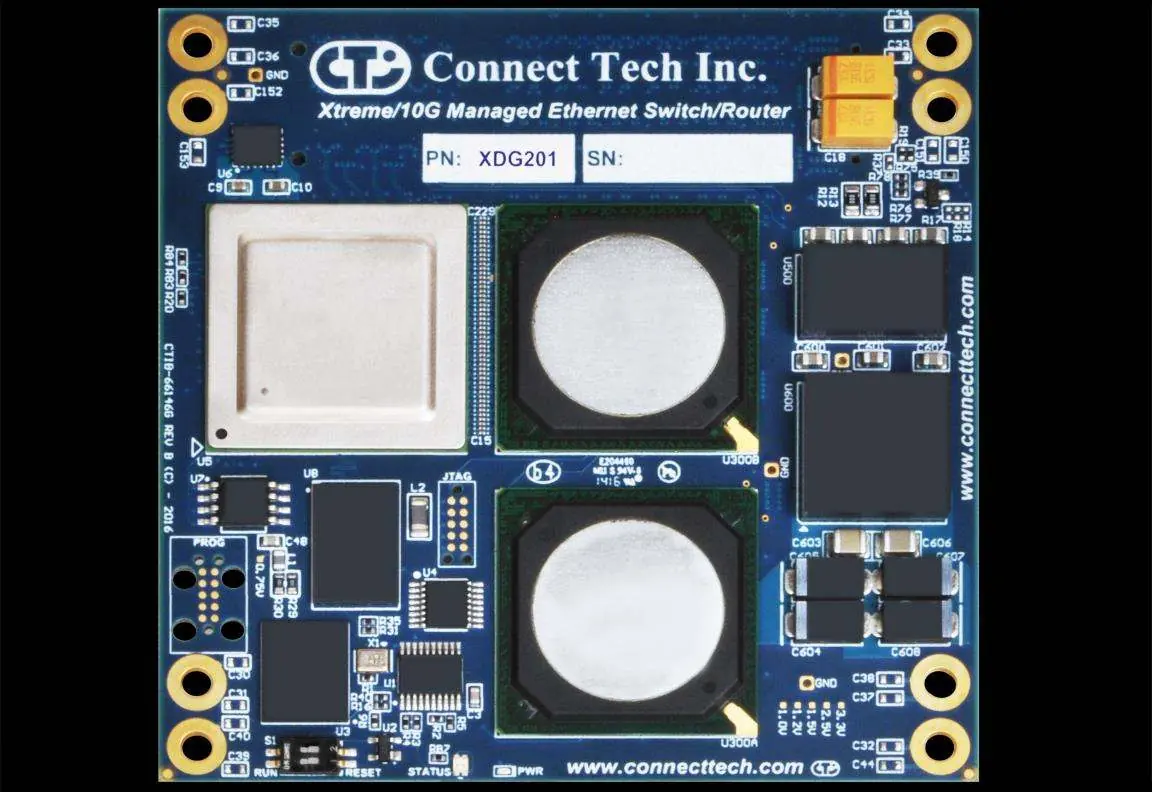

- P1 (Main Board-to-Board) - Główne złącze sygnałowe i zasilające.
Zgodność modelu
- Wymaga zewnętrznej płyty nośnej (carrier board) do działania.
- Wspiera transceivery CISCO Compatible/Equivalent GLC-T.
