Instrukcja obsługi obudowy komputerowej Corsair 220T RGB

Szybki przewodnik po instalacji obudowy Corsair 220T RGB. Dowiedz się, jak zamontować płytę główną, dyski, zasilacz, wentylatory oraz jak podłączyć kontroler Lighting Node CORE.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Obudowa Corsair 220T RGB to obudowa typu Mid-Tower. Instrukcja zawiera szczegółowe kroki montażu płyty głównej, dysków HDD/SSD, zasilacza, kart PCI-e oraz konfiguracji oświetlenia RGB za pomocą kontrolera Lighting Node CORE. str. 1, 4, 7

Najważniejsze czynności

Instalacja Lighting Node CORE str. 7
Montaż dysków HDD/SSD str. 5

Problemy i rozwiązania

Wentylator nie działa

Sprawdź połączenie szeregowe w hubie (1-6).

str. 7

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Wymiary	395mm x 210mm x 450mm	Długość x Szerokość x Wysokość	str. 3
Maksymalna długość GPU	300mm	Limit długości karty graficznej	str. 3

Gdzie szukać w PDF

Specyfikacja str. 3
Instalacja podzespołów str. 4, 5, 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

Strona 3

Strona 4

Strona 6

Strona 7

Najważniejsze informacje z instrukcji

Obudowa Corsair 220T RGB to obudowa typu Mid-Tower. Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu podzespołów komputerowych, instalacji chłodzenia oraz konfiguracji oświetlenia RGB za pomocą dołączonego kontrolera Lighting Node CORE.

Specyfikacja techniczna

Wymiary: 395mm (długość) x 210mm (szerokość) x 450mm (wysokość)
Maksymalna długość karty graficznej (GPU): 300mm
Maksymalna wysokość chłodzenia procesora (CPU): 160mm
Maksymalna długość zasilacza (PSU): 180mm
Miejsca na wentylatory: Przód (3x120mm lub 2x140mm), Góra (2x120mm lub 2x140mm), Tył (1x120mm)
Kompatybilność radiatorów: Przód (360mm/280mm), Góra (240mm), Tył (120mm)

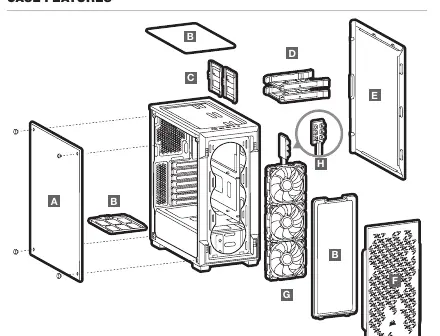

Instalacja podzespołów

Przed przystąpieniem do montażu upewnij się, że posiadasz odpowiednie śruby z zestawu akcesoriów. Proces instalacji obejmuje:

Panele boczne: Zdejmij panele boczne, aby uzyskać dostęp do wnętrza obudowy.
Płyta główna: Zamontuj płytę główną (obsługiwane formaty: ITX, MATX, ATX) na dystansach.
Dyski: Zainstaluj dyski HDD w dedykowanych klatkach oraz dyski SSD w odpowiednich tacach.
Zasilacz: Wsuń zasilacz w dolną część obudowy.
Karty PCI-e: Zamontuj karty rozszerzeń w slotach PCI-e.
Panel przedni: Podłącz złącza I/O (USB 3.0, HD Audio, Power SW, Reset SW, Power LED) do płyty głównej zgodnie z oznaczeniami.

Konfiguracja oświetlenia Lighting Node CORE

Aby poprawnie skonfigurować oświetlenie RGB:

Wyłącz komputer przed instalacją kontrolera.
Podłącz 9-pinowy przewód USB do wewnętrznego gniazda USB 2.0 na płycie głównej.
Podłącz złącze SATA do zasilacza.
Podłącz przewody LED wentylatorów do huba w kolejności, w jakiej mają być wyświetlane efekty.
Wentylatory muszą być podłączone szeregowo, zaczynając od portu "1" (1 > 2 > 3 > 4 > 5 > 6).

Uwaga: Każdy wentylator niepodłączony w serii przerwie komunikację i spowoduje niedziałanie oświetlenia RGB.

Rozwiązywanie problemów

Jeśli otrzymasz uszkodzoną obudowę lub wentylator nie działa, odwiedź stronę support.corsair.com i złóż wniosek o zwrot (RMA) w celu wymiany części.

Oficjalne zasoby z instrukcji

Oficjalny zasób support.corsair.com

Informacje o producencie

Corsair

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Wentylator nie świeci lub nie działa

Upewnij się, że wentylatory są podłączone szeregowo do huba w kolejności 1-6. Każdy wentylator niepodłączony w serii przerywa komunikację.

Uszkodzona obudowa lub wentylator

Skontaktuj się z pomocą techniczną Corsair przez support.corsair.com i złóż wniosek RMA.

Przed użyciem

Sprawdź zawartość zestawu akcesoriów
Wyłącz komputer przed instalacją Lighting Node CORE
Upewnij się, że zasilacz ma wolne złącze SATA

Pokaż więcej Pokaż mniej

Parametry w praktyce

Maksymalna długość GPU: 300mm - maksymalna długość karty graficznej, która zmieści się w obudowie.
Maksymalna wysokość CPU: 160mm - maksymalna wysokość chłodzenia procesora.
Maksymalna długość PSU: 180mm - maksymalna długość zasilacza.

Ilustracje i schematy

Schemat instalacji Lighting Node CORE pokazuje kolejność podłączenia wentylatorów (1-6).
Schemat przedniego panelu I/O pokazuje podłączenie złączy USB, Audio i Power/Reset.

Zgodność modelu

Obsługuje płyty główne ITX, MATX, ATX.
Radiatory: przód (360/280mm), góra (240mm), tył (120mm).
