Instrukcja obsługi obudowy komputerowej Corsair iCUE 2000D RGB Airflow ITX Tower

Szybki przewodnik po montażu i konfiguracji obudowy Corsair iCUE 2000D RGB Airflow ITX. Dowiedz się, jak zainstalować płytę główną, zasilacz, dyski SSD oraz jak poprawnie podłączyć panel przedni I/O.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Obudowa Corsair iCUE 2000D RGB Airflow jest przeznaczona dla płyt głównych ITX. Montaż wymaga zdjęcia paneli bocznych i górnego. Zasilacz musi mieć maksymalnie 130mm długości, a karta graficzna 320mm. str. 2, 5

Najważniejsze czynności

  • Podłączanie panelu przedniego I/O str. 12
  • Demontaż paneli bocznych str. 5

Problemy i rozwiązania

Polaryzacja złączy panelu przedniego

Polaryzacja ma znaczenie tylko dla złączy LED. Włącznik i przycisk reset nie wymagają zachowania polaryzacji.

str. 12
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 271mm x 200mm x 450mm Wymiary zewnętrzne obudowy str. 2
Maksymalna długość GPU 320mm Limit długości karty graficznej str. 2

Gdzie szukać w PDF

  • Specyfikacja techniczna str. 2
  • Zawartość zestawu str. 3
  • Podłączenia panelu I/O str. 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Zawartość zestawu akcesoriów Strona 3 Schemat budowy obudowy Strona 4 Schemat złączy panelu przedniego I/O Strona 12

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie Corsair iCUE 2000D RGB Airflow ITX Tower. Obudowa jest przeznaczona wyłącznie dla płyt głównych w formacie ITX. Przed przystąpieniem do montażu należy zapoznać się z zawartością zestawu akcesoriów oraz specyfikacją techniczną, aby upewnić się, że posiadane komponenty (zasilacz, karta graficzna) mieszczą się w obudowie.

Specyfikacja techniczna

  • Wymiary: 271mm (długość) x 200mm (szerokość) x 450mm (wysokość)
  • Maksymalna długość GPU: 320mm
  • Maksymalna wysokość chłodzenia CPU: 90mm
  • Maksymalna długość zasilacza (PSU): 130mm
  • Kompatybilność wentylatorów: Przód (3x 120mm), Góra (1x 120mm slim), Tył (2x 120mm), Bok (3x 120mm lub 2x 140mm)

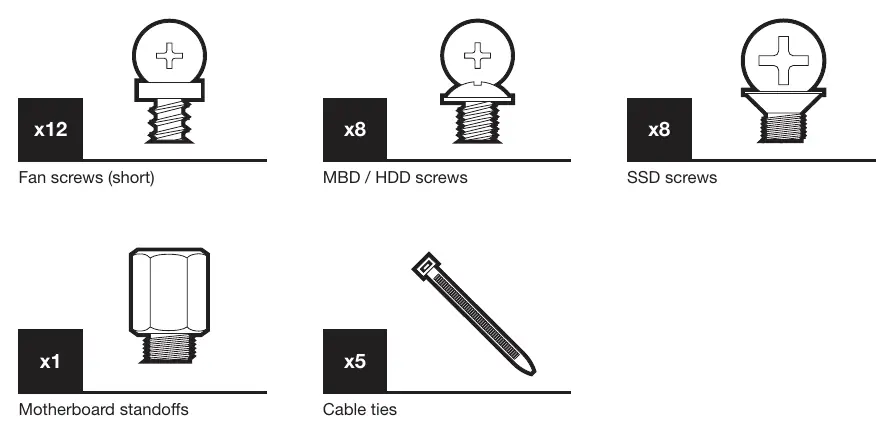

Zawartość zestawu akcesoriów

Przed rozpoczęciem montażu sprawdź, czy posiadasz wszystkie niezbędne elementy:

Zawartość zestawu akcesoriów
Zawartość zestawu akcesoriów
  • Śruby do wentylatorów (krótkie)
  • Śruby do płyty głównej (MBD) i dysków HDD
  • Śruby do dysków SSD
  • Dystanse płyty głównej
  • Opaski zaciskowe do kabli

Montaż podzespołów

Obudowa posiada zdejmowane panele (przedni, górny i boczne), co ułatwia dostęp do wnętrza. Aby zamontować podzespoły:

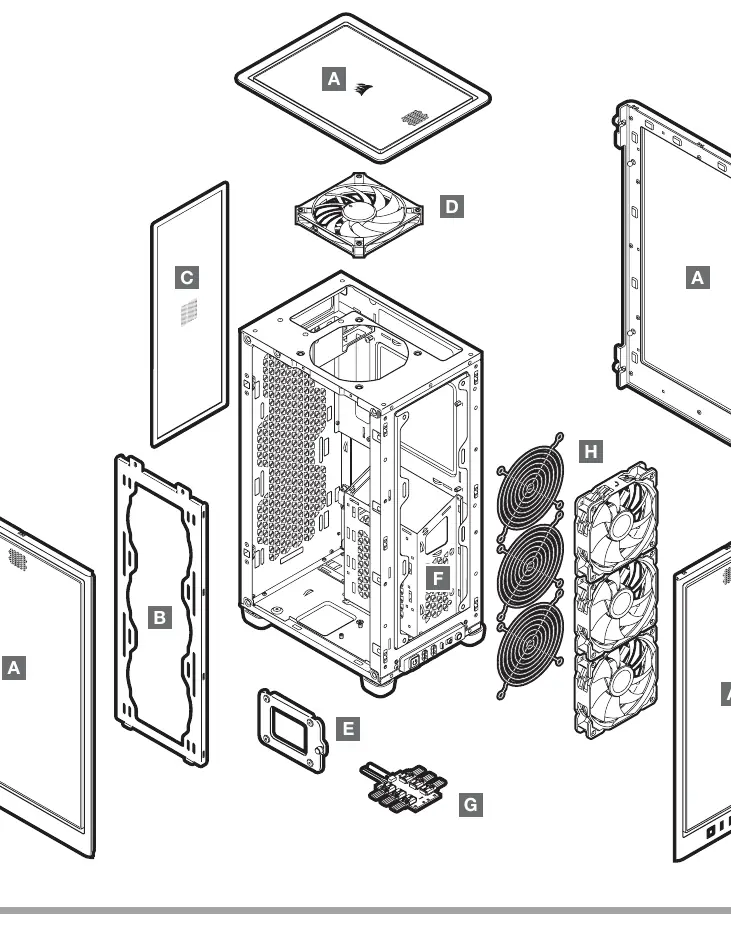

Schemat budowy obudowy
Schemat budowy obudowy
  • Płyta główna: Zainstaluj płytę główną ITX w wyznaczonym miejscu.
  • Zasilacz: W razie potrzeby zdemontuj osłonę zasilacza (PSU shroud), aby ułatwić instalację jednostek SFX lub SFX-L.
  • Dyski SSD: Użyj dedykowanych tacek montażowych.
  • Wentylatory: Możesz zdemontować wspornik wentylatorów/chłodnicy, aby ułatwić ich montaż poza obudową.

Podłączenie panelu przedniego I/O

Podłącz kable panelu przedniego do odpowiednich złączy na płycie głównej:

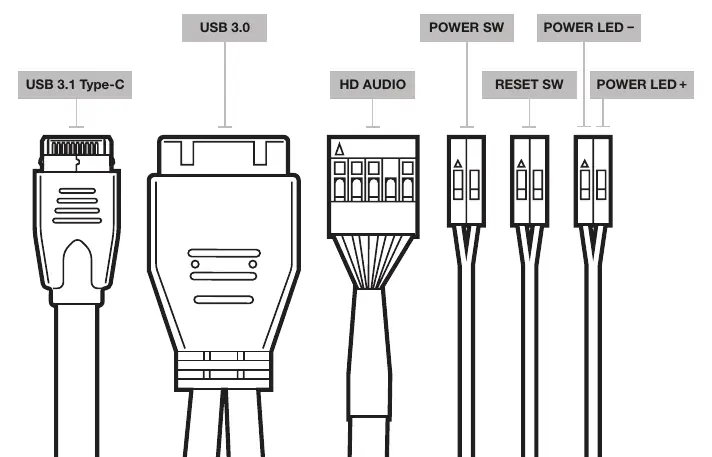

Schemat złączy panelu przedniego I/O
Schemat złączy panelu przedniego I/O
  • USB 3.1 Type-C
  • USB 3.0
  • HD Audio
  • Power SW (włącznik)
  • Reset SW (przycisk reset)
  • Power LED +/- (diody zasilania)

Uwaga: Polaryzacja ma znaczenie tylko w przypadku złączy LED (Power LED). W przypadku włącznika i przycisku reset polaryzacja nie jest istotna.

Wsparcie techniczne

W przypadku uszkodzenia obudowy lub awarii wentylatora, należy skontaktować się z pomocą techniczną Corsair poprzez stronę support.corsair.com w celu zgłoszenia reklamacji (RMA).

Oficjalne zasoby z instrukcji

Oficjalny zasób support.corsair.com

Informacje o producencie

Corsair

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Niepewność co do polaryzacji złączy panelu przedniego

Polaryzacja ma znaczenie tylko dla złączy LED (Power LED). Włącznik (Power SW) i przycisk Reset (Reset SW) nie wymagają zachowania polaryzacji.

Uszkodzony element lub wentylator

Należy odwiedzić stronę support.corsair.com i złożyć wniosek RMA w celu wymiany uszkodzonych części.

Przed użyciem

  • Sprawdź zawartość zestawu akcesoriów (śruby, dystanse, opaski).
  • Upewnij się, że płyta główna jest w formacie ITX.
  • Sprawdź, czy zasilacz nie przekracza 130mm długości.
  • Zweryfikuj, czy karta graficzna nie przekracza 320mm długości.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Maksymalna długość PSU 130mm
Ograniczenie fizyczne przestrzeni na zasilacz; zasilacze dłuższe niż 130mm mogą nie pasować.
Maksymalna wysokość CPU 90mm
Maksymalna wysokość chłodzenia procesora, aby zmieściło się pod panelem bocznym.
Kompatybilność radiatorów
Obudowa obsługuje chłodnice do 360mm/280mm na boku oraz 240mm z tyłu.

Ilustracje i schematy

  • Strona 4: Schemat budowy (exploded view) pokazujący rozmieszczenie paneli i wsporników.
  • Strona 12: Schemat złączy panelu przedniego I/O ułatwiający poprawne podpięcie kabli do płyty głównej.

Zgodność modelu

  • Obudowa obsługuje wyłącznie płyty główne w formacie ITX.
  • Zasilacze obsługiwane: SFX oraz SFX-L.
