Instrukcja obsługi chłodzenia cieczą Corsair Hydro Series H75

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu chłodzenia cieczą Corsair Hydro Series H75 na procesorach z gniazdami Intel oraz AMD. Urządzenie jest dostarczane z fabrycznie zainstalowanym uchwytem Intel. W przypadku montażu na platformie AMD konieczna jest wymiana uchwytu na dołączony w zestawie wspornik AMD.

Zawartość zestawu

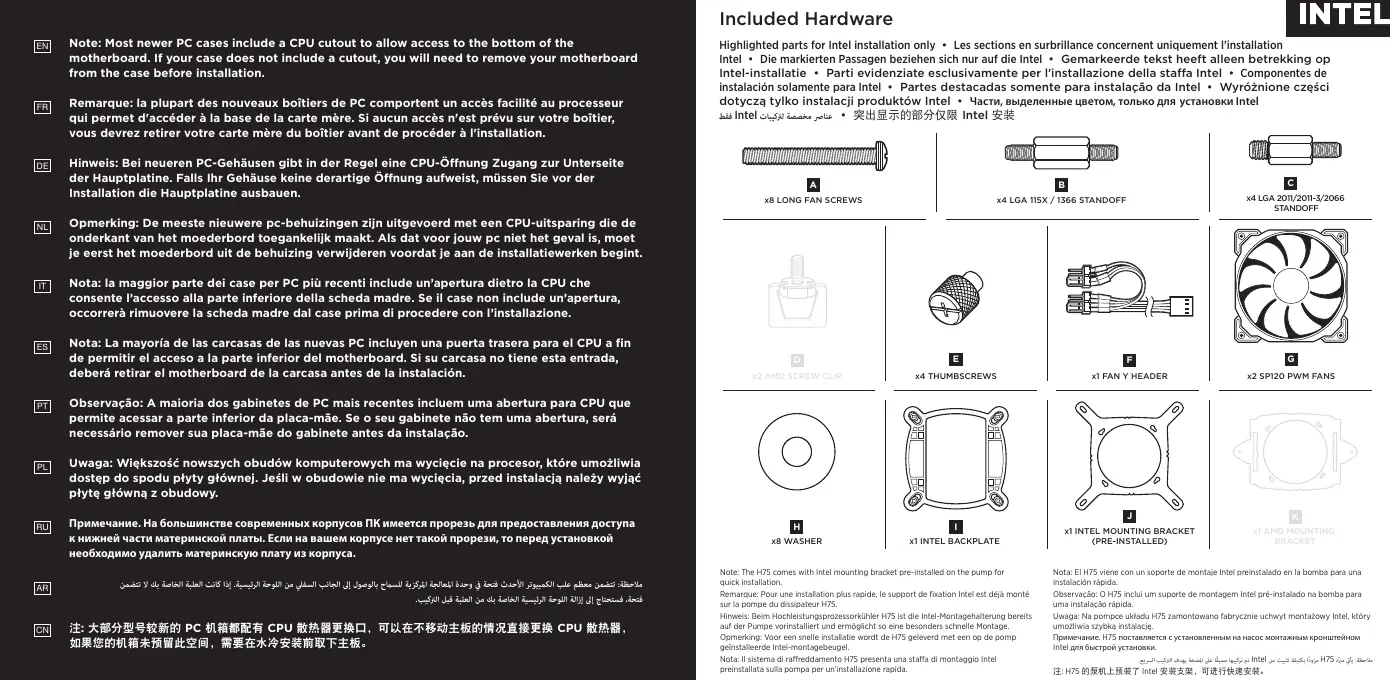

Zestaw zawiera elementy montażowe dla obu platform:

• Wentylatory SP120 PWM (2 szt.)
• Śruby montażowe (długie do wentylatorów, dystansowe do Intel/AMD)
• Backplate Intel
• Uchwyty montażowe (Intel preinstalowany, AMD w zestawie)
• Rozdzielacz zasilania wentylatorów (Y-header)

Instalacja na platformie Intel

Większość nowoczesnych obudów posiada wycięcie na procesor, umożliwiające dostęp do spodu płyty głównej. Jeśli Twoja obudowa go nie posiada, konieczny będzie demontaż płyty głównej.

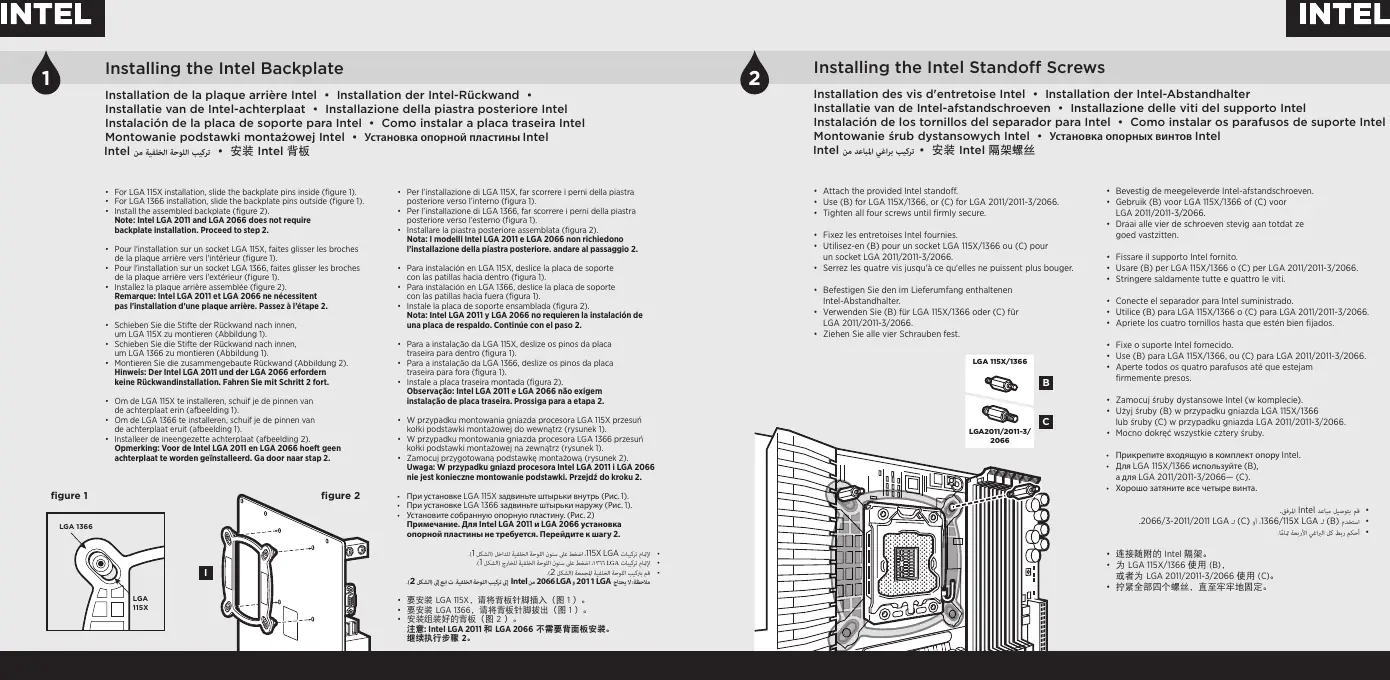

Montaż backplate i śrub dystansowych

1. Dopasuj backplate do gniazda (LGA 115X lub 1366), przesuwając kołki w odpowiednią pozycję.
2. Zainstaluj backplate na płycie głównej. Uwaga: Gniazda LGA 2011 i 2066 nie wymagają użycia backplate.
3. Wkręć odpowiednie śruby dystansowe (B dla LGA 115X/1366 lub C dla LGA 2011/2066).

Instalacja na platformie AMD

Przed instalacją należy wymienić fabrycznie zamontowany uchwyt Intel na uchwyt AMD:

1. Obróć i zdejmij uchwyt Intel z pompy.
2. Dopasuj uchwyt AMD, wciśnij go i obróć w przeciwnym kierunku, aby zablokować go na miejscu.
3. Zainstaluj zaczepy śrub AMD zgodnie z rysunkiem technicznym.

Montaż wentylatorów i radiatora

Radiator wraz z wentylatorami należy zamontować w tylnym otworze obudowy (120 mm). Dla uzyskania najlepszej wydajności chłodzenia zaleca się montaż wentylatorów w konfiguracji wlotowej (zasysanie powietrza do wnętrza obudowy).

Podłączenie zasilania

Prawidłowe podłączenie jest kluczowe dla pracy pompy i wentylatorów:

• Pompa: Podłącz kabel zasilający do wolnego złącza SATA z zasilacza. Kabel tachometryczny (z wtyczką 3-pin) podłącz do złącza CPU_FAN na płycie głównej.
• Wentylatory: Podłącz oba wentylatory do dołączonego kabla typu Y, a następnie podłącz go do dowolnego 3- lub 4-pinowego złącza wentylatora na płycie głównej.

FAQ i konserwacja

W przypadku ponownej instalacji chłodzenia (np. po wymianie procesora), konieczne jest dokładne usunięcie starej pasty termoprzewodzącej z powierzchni pompy i nałożenie nowej warstwy. Kierunek przepływu powietrza przez wentylator jest oznaczony strzałką na jego boku.
