Instrukcja montażu chłodzenia procesora Deepcool Gammaxx 400 Series
Szybki przewodnik montażu chłodzenia procesora Deepcool Gammaxx 400 Series. Instrukcja zawiera kroki instalacji dla podstawek Intel (LGA 1700/1200/1151/1150/1155) oraz AMD (AM5/AM4), listę części oraz wskazówki dotyczące podłączenia...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją montażu chłodzenia procesora Deepcool Gammaxx 400 Series. Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy zestawu i sprawdź kompatybilność z gniazdem procesora na płycie głównej. Kluczowym krokiem jest usunięcie folii ochronnej z podstawy radiatora przed nałożeniem pasty termoprzewodzącej i montażem.
Elementy zestawu
- Radiator z wentylatorem
- Backplate (płyta montażowa)
- Zestaw wsporników montażowych dla Intel i AMD
- Śruby, tuleje dystansowe i elementy mocujące

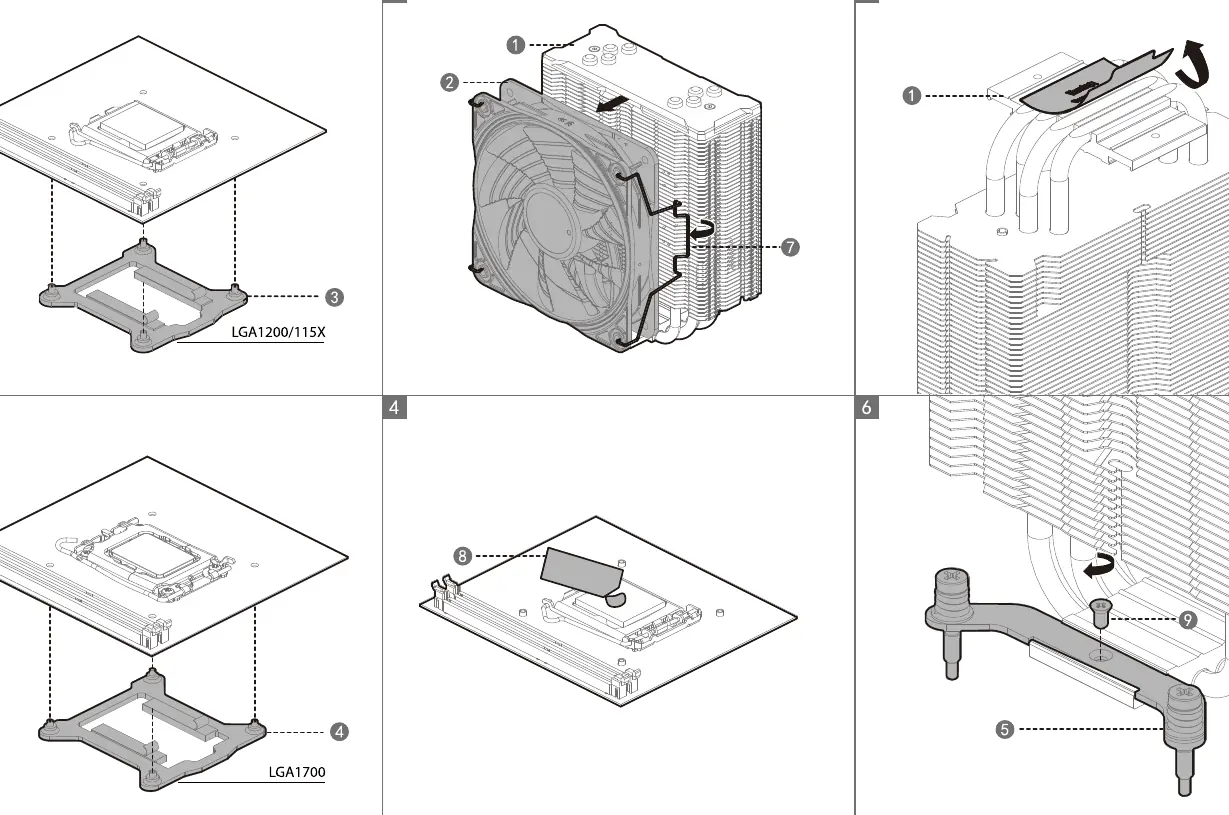

Montaż na platformie Intel
Instrukcja dotyczy gniazd LGA 1700, 1200, 1151, 1150 oraz 1155.
- Przygotuj płytę główną i dopasuj backplate do odpowiedniego rozstawu otworów (LGA 1700 lub LGA 1200/115X).
- Zainstaluj wsporniki montażowe na płycie głównej przy użyciu odpowiednich śrub i tulei dystansowych.
- Usuń folię ochronną z podstawy chłodzenia.
- Nałóż pastę termoprzewodzącą na procesor (jeśli nie jest fabrycznie nałożona).
- Umieść radiator na procesorze i przykręć go do wsporników montażowych.
Montaż na platformie AMD
Instrukcja dotyczy gniazd AM5 oraz AM4.
- Zdemontuj fabryczne plastikowe wsporniki montażowe z płyty głównej, pozostawiając oryginalny backplate.
- Wkręć tuleje dystansowe w otwory montażowe płyty głównej.
- Zamontuj wsporniki chłodzenia AMD na tulejach dystansowych.
- Usuń folię ochronną z podstawy chłodzenia.
- Umieść radiator na procesorze i przykręć go do wsporników.
Podłączenie wentylatora
Po zamontowaniu radiatora podłącz kabel wentylatora do złącza 4-pin na płycie głównej (oznaczonego jako CPU_FAN, CPU_OPT lub CHA_FAN/SYS_FAN).
Praktyczna pomoc
Typowe problemy
Wentylator nie obraca się
Sprawdź, czy wtyczka 4-pin jest poprawnie wpięta w złącze CPU_FAN na płycie głównej.
Wysokie temperatury procesora
Upewnij się, że folia ochronna została usunięta z podstawy radiatora oraz że pasta termoprzewodząca została poprawnie nałożona.
Przed użyciem
- Sprawdź kompatybilność gniazda procesora (Intel LGA 1700/1200/1151/1150/1155 lub AMD AM5/AM4).
- Usuń folię ochronną z podstawy radiatora.
- Upewnij się, że posiadasz wszystkie elementy montażowe wymienione w spisie części.
- Przygotuj pastę termoprzewodzącą (jeśli nie jest nałożona fabrycznie).
Zgodność modelu
- Intel: LGA 1700, 1200, 1151, 1150, 1155
