Instrukcja obsługi chłodzenia procesora Deepcool GAMMAXX GT A-RGB
Szybki przewodnik po instalacji chłodzenia procesora Deepcool GAMMAXX GT A-RGB. Dowiedz się, jak zamontować radiator na gniazdach Intel i AMD oraz jak poprawnie podłączyć wentylator i oświetlenie A-RGB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera procedury montażu chłodzenia procesora Deepcool GAMMAXX GT A-RGB na platformach Intel oraz AMD. Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy zestawu i sprawdź kompatybilność z gniazdem procesora na płycie głównej.
Zawartość zestawu
W opakowaniu znajdują się:
- Radiator z wentylatorem
- Backplate (płyta montażowa)
- Zestaw wsporników montażowych dla Intel i AMD
- Śruby, dystanse i elementy mocujące
- Kontroler oświetlenia A-RGB
- Kable połączeniowe
Montaż na platformie Intel
Instrukcja dotyczy gniazd LGA 1700, 1200, 1151, 1150 oraz 1155.
- Przygotuj backplate, ustawiając go zgodnie z rozstawem otworów dla Twojego gniazda (LGA 1700 lub LGA 1200/115X).
- Umieść backplate pod płytą główną.
- Przykręć odpowiednie dystanse do backplate'u od strony procesora.
- Zamontuj wsporniki montażowe na dystansach.
- Nałóż pastę termoprzewodzącą na procesor.
- Umieść radiator na procesorze i przykręć go do wsporników montażowych.
Montaż na platformie AMD
Instrukcja dotyczy gniazd AM5 oraz AM4.
- Zdemontuj fabryczny plastikowy uchwyt montażowy z płyty głównej (pozostaw oryginalny backplate płyty).
- Wkręć odpowiednie dystanse w otwory montażowe wokół gniazda procesora.
- Zamontuj wsporniki montażowe AMD na dystansach.
- Nałóż pastę termoprzewodzącą na procesor.
- Umieść radiator na procesorze i przykręć go do wsporników montażowych.
Podłączenie wentylatora i oświetlenia
Po zamontowaniu chłodzenia należy wykonać połączenia elektryczne:
- Wentylator: Podłącz wtyczkę 4-pin wentylatora do złącza CPU_FAN na płycie głównej.
- Oświetlenie A-RGB: Podłącz oświetlenie do kontrolera A-RGB (zasilanego z SATA) lub bezpośrednio do złącza 5V 3-pin na płycie głównej, jeśli jest dostępne.
Praktyczna pomoc
Typowe problemy
Oświetlenie A-RGB nie świeci
Sprawdź, czy wtyczka 5V 3-pin jest poprawnie wpięta do płyty głównej lub czy kontroler A-RGB jest podłączony do zasilania SATA.
Wentylator nie obraca się
Upewnij się, że wtyczka 4-pin wentylatora jest wpięta do złącza CPU_FAN na płycie głównej.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy montażowe wymienione w instrukcji.
- Upewnij się, że gniazdo procesora jest zgodne z listą obsługiwanych podstawek (Intel LGA 1700/1200/1151/1150/1155 lub AMD AM5/AM4).
- Przygotuj pastę termoprzewodzącą (jeśli nie jest fabrycznie nałożona na radiator).
Ilustracje i schematy

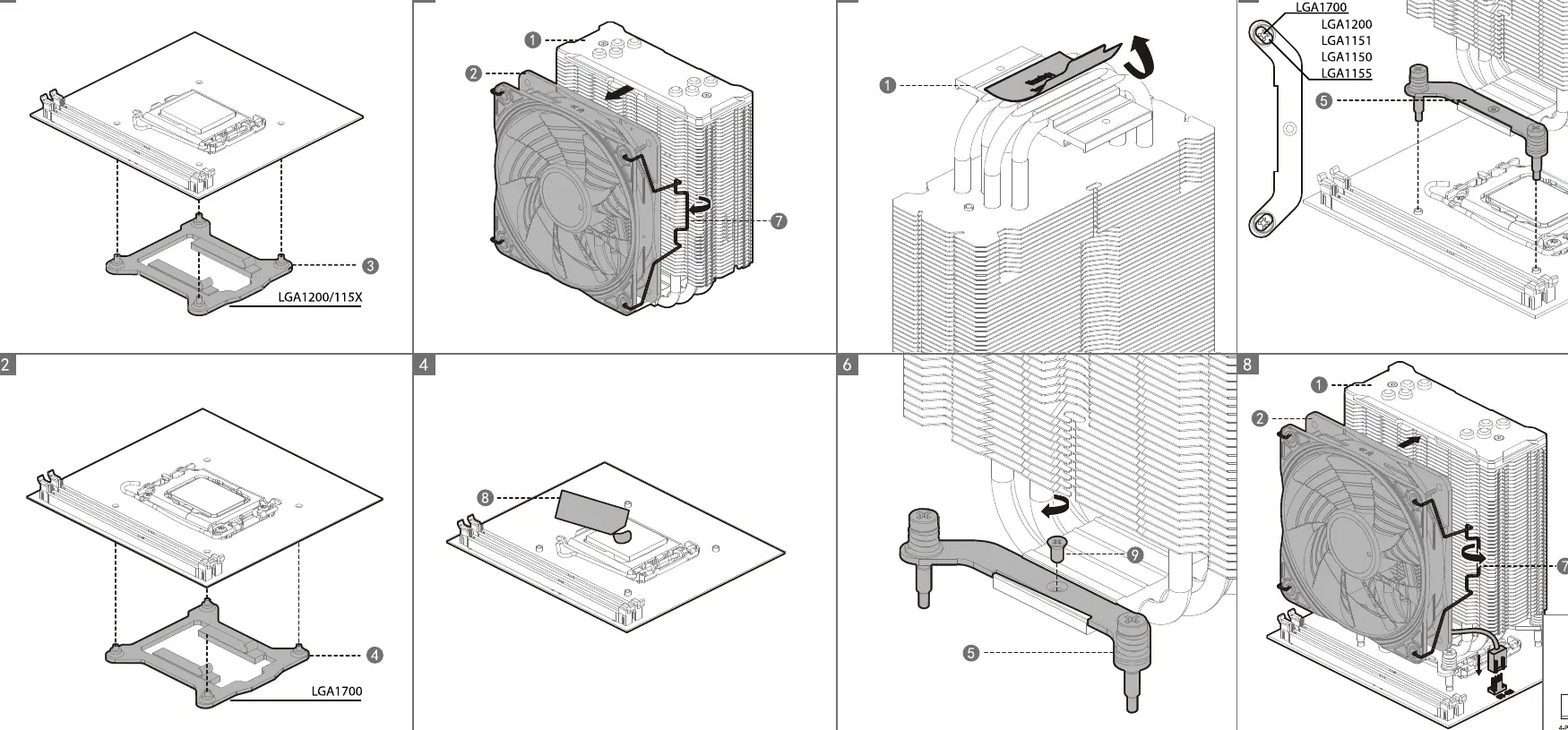

- Schemat Intel: Pokazuje użycie backplate'u i odpowiednich dystansów dla różnych gniazd.

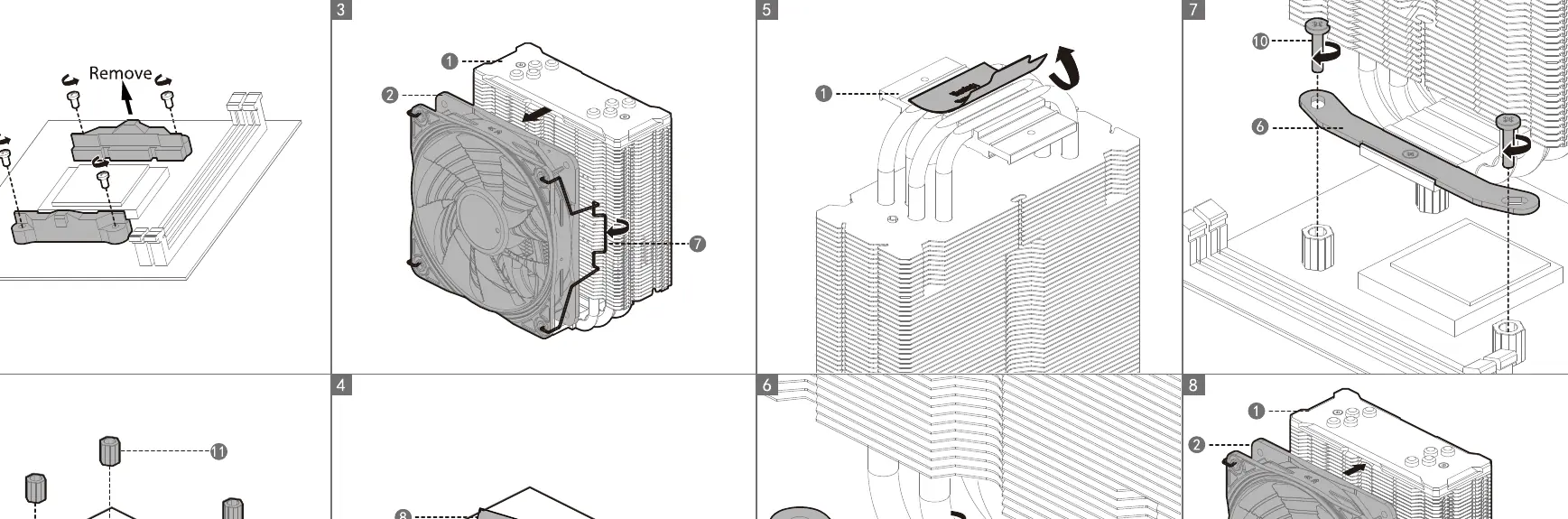

- Schemat AMD: Pokazuje demontaż fabrycznego uchwytu przed instalacją chłodzenia.

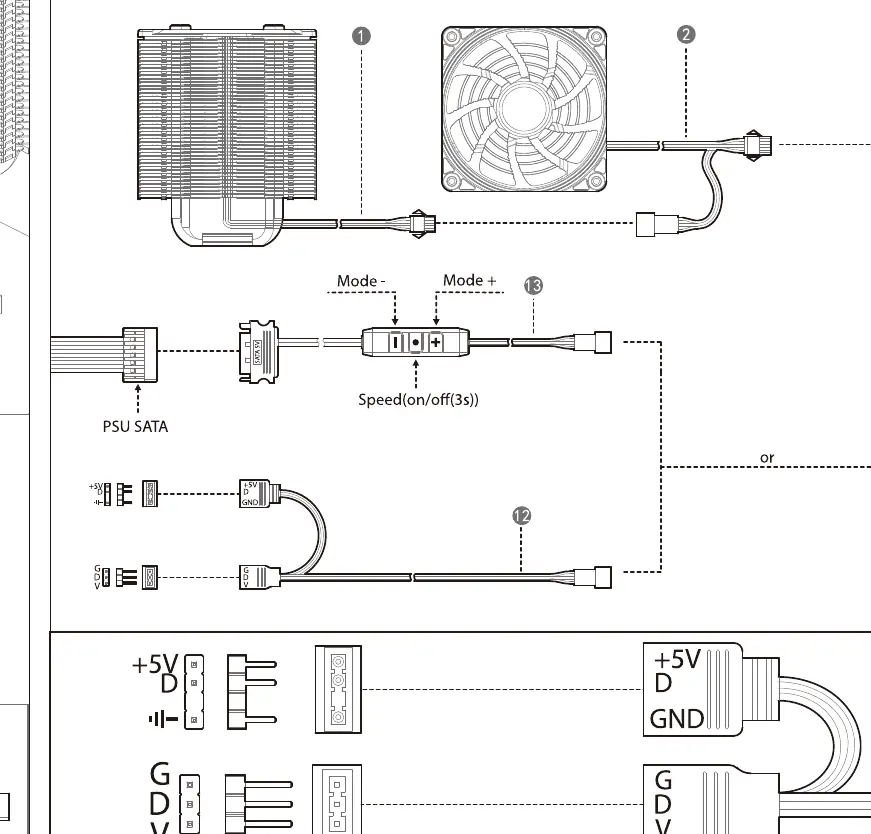

- Schemat połączeń: Ilustruje sposób podłączenia wentylatora oraz oświetlenia A-RGB do płyty głównej lub kontrolera.
Zgodność modelu
- Obsługuje gniazda Intel: LGA 1700, 1200, 1151, 1150, 1155.
- Obsługuje gniazda AMD: AM5, AM4.
