Instrukcja obsługi wentylatorów Silverstone Air Nexus 120 ARGB
Szybki przewodnik instalacji wentylatorów Silverstone Air Nexus 120 ARGB. Dowiedz się, jak łączyć wentylatory, podłączać je do płyty głównej lub opcjonalnego kontrolera PWM/ARGB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylatory Silverstone Air Nexus 120 ARGB zostały zaprojektowane z myślą o łatwej rozbudowie systemu chłodzenia dzięki wbudowanemu mechanizmowi łączenia szeregowego. Instrukcja opisuje trzy główne metody podłączenia wentylatorów w zależności od konfiguracji sprzętowej użytkownika.
Instalacja i podłączenie

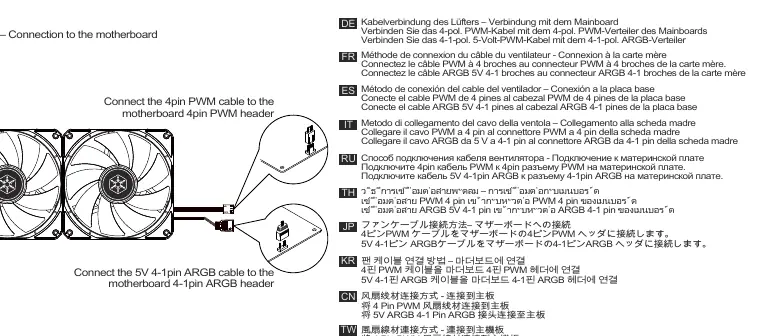

Krok 1: Podłączenie bezpośrednio do płyty głównej
W przypadku podłączania wentylatorów bezpośrednio do płyty głównej, należy wykonać następujące czynności:
- Podłącz 4-pinowy kabel PWM wentylatora do złącza PWM na płycie głównej.
- Podłącz 5V 4-1 pinowy kabel ARGB wentylatora do odpowiedniego złącza ARGB na płycie głównej.

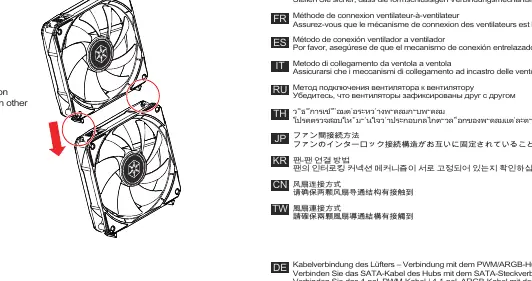

Krok 2: Łączenie wentylatorów między sobą
Wentylatory posiadają mechanizm blokujący, który pozwala na ich łączenie w bloki:
- Upewnij się, że mechanizmy blokujące wentylatorów są ze sobą solidnie połączone i zatrzaśnięte.
- Zapewnia to stabilność konstrukcji oraz poprawne działanie systemu oświetlenia i chłodzenia.
Krok 3: Podłączenie przez opcjonalny hub PWM/ARGB
Jeśli korzystasz z zewnętrznego kontrolera (huba), postępuj zgodnie z poniższym schematem:
- Podłącz kabel SATA huba do złącza zasilania SATA z zasilacza (PSU).
- Podłącz kable PWM oraz ARGB wentylatorów do odpowiednich portów na hubie.
- Połącz hub z płytą główną za pomocą dołączonych przewodów, aby umożliwić sterowanie sygnałem.
Ostrzeżenia i konserwacja
- Nie wymieniaj wentylatorów w trybie hot-swap: Nigdy nie odłączaj ani nie podłączaj wentylatorów podczas pracy komputera, ponieważ może to trwale uszkodzić elektronikę i skrócić żywotność urządzenia.
- Limit połączeń: Zaleca się łączenie maksymalnie 3 wentylatorów w jednym ciągu, aby uzyskać optymalną wydajność chłodzenia oraz stabilne działanie podświetlenia ARGB.
Praktyczna pomoc
Typowe problemy
Szybsze zużycie wentylatorów
Nigdy nie wymieniaj wentylatorów w trybie hot-swap (podczas pracy komputera).
Niestabilne podświetlenie lub słaba wydajność chłodzenia
Upewnij się, że w jednym ciągu połączonych jest maksymalnie 3 wentylatory.
Przed użyciem
- Sprawdź, czy mechanizmy blokujące wentylatory są poprawnie zatrzaśnięte.
- Upewnij się, że płyta główna posiada złącze 5V 4-1 pin ARGB.
- Przygotuj opcjonalny hub PWM/ARGB, jeśli planujesz podłączenie większej liczby wentylatorów.
- Upewnij się, że zasilacz posiada wolne złącze SATA (w przypadku użycia huba).
Ilustracje i schematy
- Schemat połączenia bezpośredniego do płyty głównej (PWM + ARGB).
- Instrukcja łączenia wentylatorów między sobą za pomocą mechanizmu blokującego.
- Schemat podłączenia wentylatorów do opcjonalnego huba PWM/ARGB z zasilaniem SATA.
Zgodność modelu
- Wymagane złącze 5V 4-1 pin ARGB na płycie głównej lub kontrolerze.
- Zalecane maksymalnie 3 wentylatory w jednym ciągu.
