Instrukcja obsługi obudowy komputerowej SilverStone KUBLAI 07E
Szybki przewodnik po obudowie SilverStone KUBLAI 07E. Sprawdź ograniczenia wymiarowe dla chłodzenia CPU, zasilacza i karty graficznej oraz instrukcję montażu dysków twardych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu komponentów w obudowie SilverStone KUBLAI 07E oraz specyfikację ograniczeń wymiarowych. Przed przystąpieniem do instalacji podzespołów należy zapoznać się z limitami przestrzeni, aby uniknąć problemów z kompatybilnością.
Opis urządzenia i funkcje
Obudowa SilverStone KUBLAI 07E charakteryzuje się następującymi cechami:
- Wyciszające materiały asfaltowe.
- Czysty wygląd wnętrza z osłoną zasilacza i zatok dyskowych.
- Przedni port USB Type-C.
- System prowadzenia kabli za płytą główną.
- Otwór w tacce płyty głównej ułatwiający montaż chłodzenia CPU.
- Dwa wentylatory 140 mm generujące nadciśnienie.
Montaż dysków twardych
Aby zamontować dysk twardy:
- Umieść dysk twardy na tacce.
- Zabezpiecz dysk za pomocą dołączonych śrub.
- Uwaga: Upewnij się, że tacka jest zamontowana stroną złącza zgodnie z kierunkiem wtyczki kabla dysku.
Ograniczenia wymiarowe komponentów
Podczas doboru podzespołów należy przestrzegać następujących limitów:
- Chłodzenie CPU: Maksymalna wysokość wynosi 170 mm, przy zachowaniu 29 mm prześwitu nad górną krawędzią płyty głównej.
- Zasilacz (PSU): Maksymalna głębokość zasilacza wynosi 190 mm.
- Karta graficzna: Maksymalna długość karty wynosi 390 mm (15,35 cala).
- Radiator: Obudowa obsługuje radiatory o rozmiarze do 360 mm.
Gwarancja
Produkt objęty jest roczną ograniczoną gwarancją w Ameryce Północnej i Australii. W przypadku problemów należy skontaktować się ze sprzedawcą lub autoryzowanym dystrybutorem SilverStone. Wymagany jest dowód zakupu z datą. Przed wysyłką produktu do serwisu konieczne jest uzyskanie numeru RMA.
Praktyczna pomoc
Typowe problemy
Trudności z montażem dysku twardego
Upewnij się, że tacka dysku jest zamontowana stroną złącza zgodnie z kierunkiem wtyczki kabla dysku.
Zbyt wysokie chłodzenie CPU
Maksymalna wysokość chłodzenia to 170 mm. Sprawdź specyfikację swojego coolera przed montażem.
Przed użyciem
- Sprawdź, czy zasilacz ma głębokość do 190 mm.
- Upewnij się, że karta graficzna nie przekracza 390 mm długości.
- Zweryfikuj wysokość chłodzenia CPU (max 170 mm).
- Przygotuj śruby do montażu dysków twardych.
Parametry w praktyce
- Maks. długość karty graficznej
- 390 mm - obsługuje większość dostępnych na rynku kart graficznych.
- Maks. głębokość zasilacza
- 190 mm - przestrzeń montażowa dla zasilacza.
- Ograniczenie chłodzenia CPU
- 170 mm wysokości z 29 mm prześwitem nad płytą główną.
Ilustracje i schematy

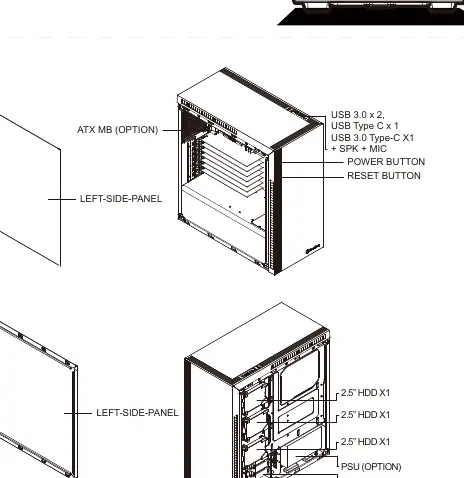

- Schemat portów przedniego panelu (USB 3.0, Type-C, Audio, Power, Reset).
- Schemat montażu dysków twardych na tacce.
- Schemat ograniczeń wymiarowych dla komponentów (CPU, PSU, GPU).
Zgodność modelu
- Obudowa obsługuje radiatory do 360 mm.
- Kompatybilna z płytami głównymi ATX.
