Instrukcja obsługi dysku twardego Seagate Exos 10E2400 SAS

Najważniejsze informacje

Niniejsza instrukcja dotyczy dysków twardych Seagate Exos 10E2400 SAS. Dokument zawiera specyfikacje techniczne, wytyczne dotyczące instalacji, zarządzania energią oraz funkcje bezpieczeństwa dla modeli standardowych i szyfrujących (SED). Dysk jest przeznaczony do systemów serwerowych i stacji roboczych wymagających wysokiej wydajności.

Opis urządzenia

Dyski Exos 10E2400 to urządzenia pamięci masowej o wysokiej wydajności, wykorzystujące interfejs Serial Attached SCSI (SAS). Główne cechy obejmują:

• Wsparcie dla interfejsu SAS 12Gb/s.
• Zaawansowane funkcje buforowania (Advanced Caching) w modelach 512E/4Kn.
• Automatyczną blokadę transportową.
• Wsparcie dla technologii PowerChoice i Power Balance.
• Wbudowane funkcje diagnostyczne (DST).

Instalacja

Instalacja dysku jest procesem typu plug-and-play. Dysk należy zamontować w kompatybilnej obudowie lub kieszeni serwerowej.

• Montaż: Użyj czterech śrub M3 x 0.5. Nie przekraczaj momentu dokręcania 4.5 in-lb.
• Orientacja: Dysk można montować w dowolnej orientacji, jednak preferowane są pozycje pozioma i pionowa.
• Chłodzenie: Należy zapewnić odpowiedni przepływ powietrza, aby temperatura pracy nie przekraczała 55°C.
• Uziemienie: Uziemienie sygnałowe i obudowy są połączone. W przypadku konieczności izolacji elektrycznej, należy zastosować niemetalowe elementy montażowe.

Zarządzanie energią

Dysk obsługuje funkcję PowerChoice, która pozwala na oszczędność energii poprzez różne tryby pracy (Idle_A, Idle_B, Idle_C, Standby_Y, Standby_Z). Zarządzanie energią można kontrolować za pomocą strony trybu Power Condition lub komendy START STOP UNIT.

Bezpieczeństwo i szyfrowanie

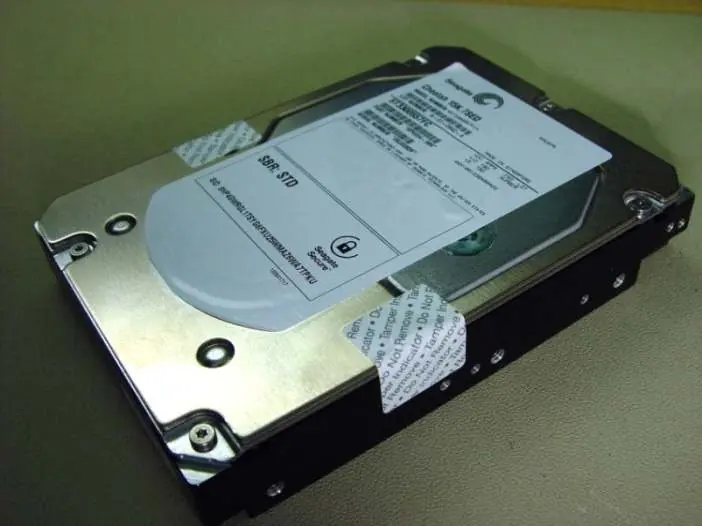

Modele SED (Self-Encrypting Drive) oferują szyfrowanie danych w spoczynku. Klucze szyfrujące są generowane przez dysk i nigdy go nie opuszczają. Dostęp do funkcji bezpieczeństwa jest chroniony przez dostawców zabezpieczeń (Admin SP i Locking SP). Dostępne są funkcje takie jak Cryptographic Erase (natychmiastowe usunięcie danych poprzez zmianę klucza) oraz RevertSP.

Diagnostyka i niezawodność

Dysk posiada wbudowane funkcje monitorowania stanu:

• S.M.A.R.T.: Monitoruje atrybuty dysku w celu przewidywania awarii.
• DST (Drive Self Test): Testy diagnostyczne (krótkie i rozszerzone) sprawdzające integralność dysku.
• Zarządzanie błędami: Automatyczna realokacja uszkodzonych sektorów (Deferred Auto-Reallocation).

Dane techniczne

Dysk pracuje w zakresie temperatur od 5°C do 55°C. Obsługuje formaty sektorów 512E (emulowane) oraz 4KN (natywne). Szczegółowe parametry prądowe i wymiary mechaniczne znajdują się w pełnej dokumentacji technicznej.
