Instrukcja obsługi dysku twardego Seagate BarraCuda SATA

Szybki przewodnik po instalacji i specyfikacji dysków twardych Seagate BarraCuda SATA. Dowiedz się, jak poprawnie zamontować dysk, podłączyć kable SATA oraz zapoznaj się z parametrami technicznymi i wymogami środowiskowymi.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Orientacja dysku (Figure 1) Strona 12 Podłączanie kabli SATA (Figure 2) Strona 16 Wymiary montażowe (Figure 3) Strona 17

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera specyfikacje funkcjonalne, mechaniczne oraz interfejsu dla dysków twardych Seagate BarraCuda SATA. Dokument obejmuje wytyczne dotyczące montażu, obsługi oraz parametry techniczne niezbędne do poprawnej integracji dysku z systemem komputerowym.

Opis urządzenia

Dyski Seagate BarraCuda SATA to wydajne nośniki danych charakteryzujące się cichą pracą, obsługą kolejkowania poleceń (NCQ) oraz zaawansowanymi algorytmami korekcji błędów. Modele objęte instrukcją to ST24000DM001, ST20000DM001 oraz ST16000DM001.

Montaż i konfiguracja

Przed przystąpieniem do instalacji należy bezwzględnie przestrzegać zasad ochrony przed wyładowaniami elektrostatycznymi (ESD). Dysk należy trzymać wyłącznie za krawędzie lub ramę, unikając nacisku na górną pokrywę.

Podłączanie kabli SATA (Figure 2)
Podłączanie kabli SATA (Figure 2)

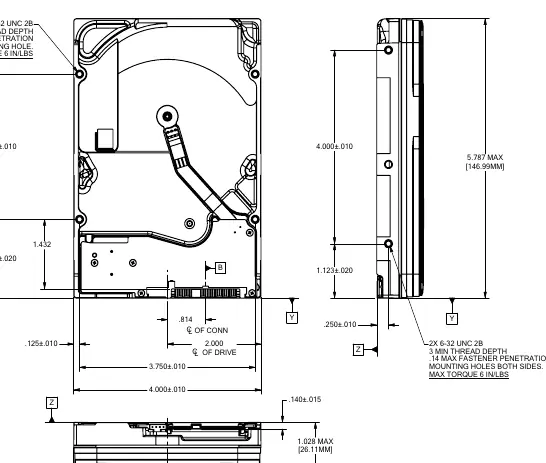

Wymiary montażowe (Figure 3)
Wymiary montażowe (Figure 3)

Wskazówki montażowe

  • Używaj wyłącznie śrub montażowych 6-32 UNC.
  • Nie wkręcaj śrub głębiej niż 3.56 mm (0.140 cala) w otwory montażowe.
  • Nie przekraczaj maksymalnego momentu dokręcania wynoszącego 6 in-lb.
  • Zapewnij minimum 0.76 mm (0.030 cala) wolnej przestrzeni wokół dysku dla zapewnienia odpowiedniego chłodzenia.

Interfejs SATA

Dyski wykorzystują standardowy interfejs Serial ATA. Obsługują funkcję hot-plug (podłączanie na gorąco) zgodnie ze specyfikacją Serial ATA Revision 3.2. Przed zmianą płaszczyzny pracy dysku, silnik musi całkowicie się zatrzymać (czas Ready to Spindle Stop).

Środowisko pracy

Dla zapewnienia niezawodności należy przestrzegać limitów środowiskowych:

Orientacja dysku (Figure 1)
Orientacja dysku (Figure 1)
  • Temperatura pracy: 10°C do 60°C (mierzone na dysku).
  • Wilgotność: 5% do 95% (bez kondensacji).
  • Wstrząsy: Dysk wytrzymuje wstrząsy operacyjne do 30 g (2ms).

Bezpieczeństwo danych

Aby uniknąć utraty danych w przypadku przerwania zasilania przy włączonym buforze zapisu (write cache), zaleca się wydanie polecenia Standby Immediate lub Flush Cache przed wyłączeniem zasilania systemu.

Informacje o producencie

Seagate Technology

Profil marki
Strona producenta https://www.seagate.com Wsparcie https://www.seagate.com/support Manuale producenta https://www.seagate.com/support/downloads

Praktyczna pomoc

Typowe problemy

Dysk nie jest wykrywany lub występują błędy zapisu.

Sprawdź, czy kabel SATA jest poprawnie podłączony i czy zasilanie jest stabilne. Upewnij się, że system operacyjny poprawnie obsługuje 48-bitowe adresowanie dla dysków powyżej 137GB.

Ryzyko utraty danych przy nagłym wyłączeniu zasilania.

Zawsze wydawaj polecenie Flush Cache lub Standby Immediate przed odcięciem zasilania, aby upewnić się, że dane z bufora DRAM zostały zapisane na talerze.

Przegrzewanie się dysku.

Zapewnij odpowiedni przepływ powietrza w obudowie. Monitoruj temperaturę za pomocą atrybutu SMART 194.

Przed użyciem

  • Załóż opaskę antystatyczną (ESD) przed dotknięciem dysku.
  • Trzymaj dysk tylko za krawędzie lub ramę.
  • Nie dotykaj pinów złącza ani płytki drukowanej.
  • Używaj śrub 6-32 UNC do montażu.
  • Nie dokręcaj śrub zbyt mocno (maks. moment 6 in-lb).
  • Zapewnij min. 0.76 mm prześwitu wokół dysku.

Parametry w praktyce

Formatted capacity
Rzeczywista dostępna pojemność dysku po sformatowaniu (np. 24TB, 20TB, 16TB).
SATA interface transfer rate
Maksymalna teoretyczna prędkość przesyłu danych przez interfejs (600 MB/s).
Operating temperature
Zakres temperatur pracy dysku (10°C do 60°C).
Startup current (12V)
Typowy prąd rozruchowy wymagany przez dysk (2.0A).

Ilustracje i schematy

  • Rysunek 1: Pokazuje orientację dysku w osiach X, Y, Z dla testów wstrząsowych.
  • Rysunek 2: Ilustruje sposób podłączenia kabli SATA do dysku.
  • Rysunek 3: Przedstawia szczegółowe wymiary montażowe i lokalizację otworów na śruby.

Zgodność modelu

  • Dysk obsługuje hot-plug zgodnie ze specyfikacją Serial ATA Revision 3.2.
  • Wymaga zasilania +5V lub +12V przez natywne złącze SATA.
  • Wspiera komendy SMART do monitorowania stanu dysku.
