Instrukcja obsługi chłodzenia cieczą DeepCool CASTLE 120R

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu chłodzenia cieczą DeepCool CASTLE 120R. Dokument skupia się na procedurach instalacji bloku wodnego na różnych gniazdach procesorów Intel i AMD, montażu wentylatora na chłodnicy oraz prawidłowym podłączeniu zasilania.

Instalacja na procesorach Intel

Proces montażu różni się w zależności od typu gniazda procesora:

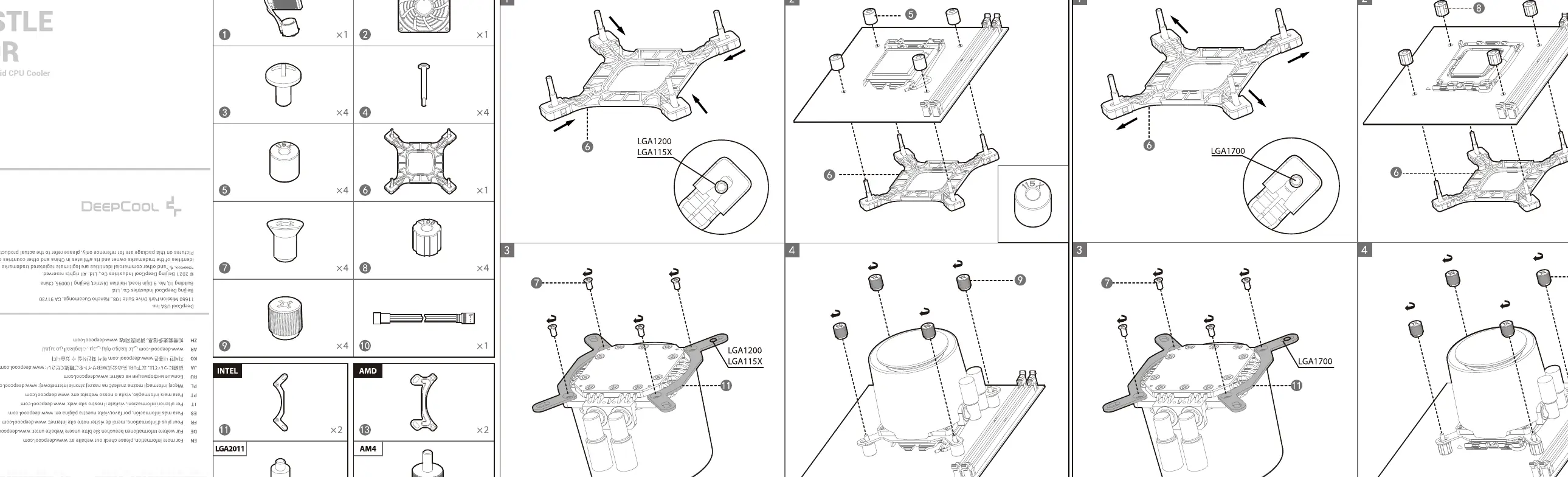

• LGA1200 / 1151 / 1150 / 1155: Wymaga użycia odpowiedniej płyty montażowej (backplate) oraz dystansów. Należy zamontować wsporniki na płycie głównej, a następnie przykręcić blok wodny.
• LGA1700: Wymaga specyficznych dystansów dla tego gniazda. Należy upewnić się, że płyta montażowa jest ustawiona w odpowiedniej pozycji przed dokręceniem bloku.

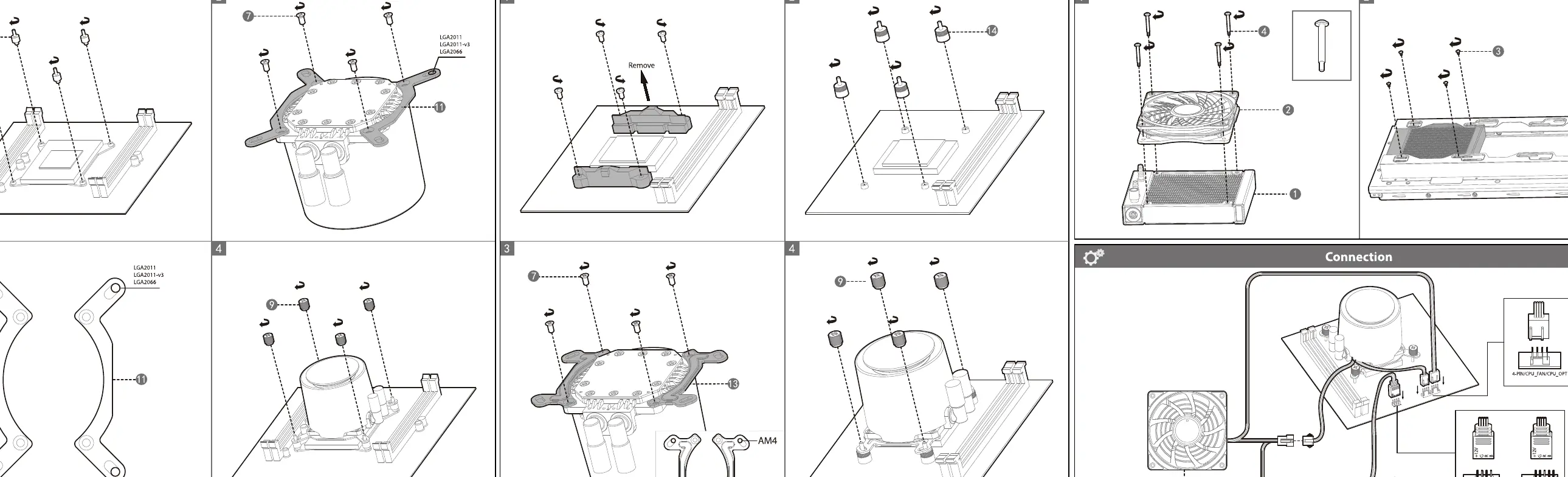

• LGA2066 / 2011-v3 / 2011: W tym przypadku nie używa się zewnętrznej płyty montażowej (backplate), lecz wkręca się dystanse bezpośrednio w gwintowane otwory gniazda procesora na płycie głównej.

Instalacja na procesorach AMD

Dla gniazda AM4 proces instalacji wygląda następująco:

1. Usuń fabryczne plastikowe wsporniki chłodzenia z płyty głównej, zachowując oryginalną płytę montażową (backplate) pod spodem.
2. Wkręć odpowiednie dystanse w płytę montażową.
3. Zamontuj wsporniki na bloku wodnym, jeśli nie są jeszcze zainstalowane.
4. Umieść blok wodny na procesorze i przykręć go do dystansów.

Montaż wentylatora i chłodnicy

Wentylator należy przymocować do chłodnicy za pomocą długich śrub dołączonych do zestawu. Upewnij się, że kierunek przepływu powietrza jest zgodny z wymaganiami obudowy komputera.

Podłączenie zasilania

Prawidłowe podłączenie jest kluczowe dla działania systemu:

• Podłącz wtyczkę wentylatora do złącza CPU_FAN na płycie głównej.
• Podłącz wtyczkę pompy do złącza AIO_PUMP lub CPU_FAN (zależnie od dostępności na płycie głównej).
• Upewnij się, że wszystkie kable są poprowadzone w sposób nieblokujący łopatek wentylatora.
