Instrukcja obsługi chłodzenia wodnego Deepcool LE Series

Najważniejsze informacje

Niniejsza instrukcja dotyczy chłodzenia wodnego Deepcool serii LE, obejmującej modele LE320, LE520 oraz LE720. Dokument zawiera szczegółowe kroki montażu na różnych gniazdach procesorów Intel i AMD, instrukcje podłączenia wentylatorów oraz informacje dotyczące gwarancji.

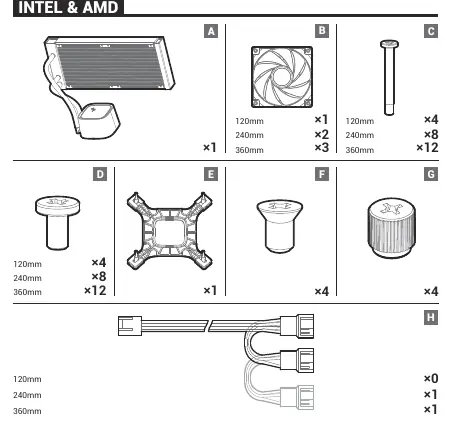

Zawartość zestawu

Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie niezbędne elementy:

• Blok wodny z chłodnicą (A)
• Wentylatory (B)
• Śruby długie (C)
• Śruby krótkie (D)
• Backplate (E)
• Śruby montażowe (F)
• Nakrętki (G)
• Rozdzielacz wentylatorów (H)
• Uchwyty montażowe Intel (I)
• Dystanse Intel (J, K)
• Uchwyty montażowe AMD (L)
• Dystanse AMD (M)

Montaż na procesorach Intel

Instrukcja obejmuje gniazda LGA1200, LGA1151, LGA1150, LGA1155 oraz LGA1700.

1. Przygotuj backplate (E), ustawiając odpowiednie otwory dla danego gniazda.
2. Umieść backplate pod płytą główną.
3. Zainstaluj odpowiednie dystanse (J dla LGA1200/115X lub K dla LGA1700) na płycie głównej.
4. Przykręć uchwyty montażowe (I) do bloku wodnego za pomocą śrub (F).
5. Nałóż blok wodny na procesor i zabezpiecz go nakrętkami (G).

Montaż na procesorach AMD

Instrukcja obejmuje gniazda AM5 oraz AM4.

1. Zdemontuj fabryczne plastikowe uchwyty montażowe z płyty głównej, zachowując oryginalny backplate.
2. Wkręć dystanse AMD (M) w otwory montażowe.
3. Przykręć uchwyty montażowe AMD (L) do bloku wodnego za pomocą śrub (F).
4. Nałóż blok wodny na procesor i zabezpiecz go nakrętkami (G).

Montaż wentylatorów i chłodnicy

Wentylatory należy zamontować do chłodnicy za pomocą długich śrub (C). Jeśli chłodnica jest montowana do obudowy, użyj krótkich śrub (D).

Podłączenie

Podłącz kable wentylatorów do rozdzielacza (H) (jeśli dotyczy), a następnie do złącza CPU_FAN lub AIO_PUMP na płycie głównej. Podłącz kabel zasilający pompę do odpowiedniego złącza na płycie głównej.

Gwarancja

Gwarancja obejmuje wady produkcyjne. Wymagany jest dowód zakupu z datą. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego użytkowania, modyfikacji lub zdarzeń losowych.
