Instrukcja obsługi wentylatora Sharkoon Silent Storm PWM RGB 120mm
Szybki przewodnik po instalacji i specyfikacji wentylatora Sharkoon Silent Storm PWM RGB 120mm. Dowiedz się, jak podłączyć zasilanie i oświetlenie RGB oraz wymienić tłumiki drgań.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera specyfikację techniczną oraz instrukcje montażu wentylatora Sharkoon Silent Storm PWM RGB 120mm. Dokument wyjaśnia sposób podłączenia zasilania wentylatora oraz adresowalnego oświetlenia RGB, a także procedurę wymiany tłumików drgań.
Specyfikacja techniczna
- Prędkość obrotowa: 400~1400 obr./min ± 10%
- Typ łożyska: Dynamiczne łożysko olejowe
- Maks. przepływ powietrza: 93,6 m³/h
- Maks. ciśnienie powietrza: 1,91 mm-H2O
- Maks. poziom hałasu: 20,4 dB(A)
- Podświetlenie: 9x adresowalna dioda LED RGB
- Napięcie wentylatora: 12 V
- Napięcie LED: 5 V
- Wymiary: 120 x 120 x 25 mm

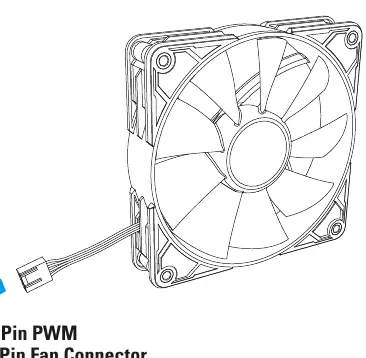

Podłączenie wentylatora
Wentylator wyposażony jest w złącze 4-pin PWM. Należy je podłączyć do odpowiedniego gniazda wentylatora na płycie głównej komputera. Wentylator jest kompatybilny również ze złączami 3-pin.

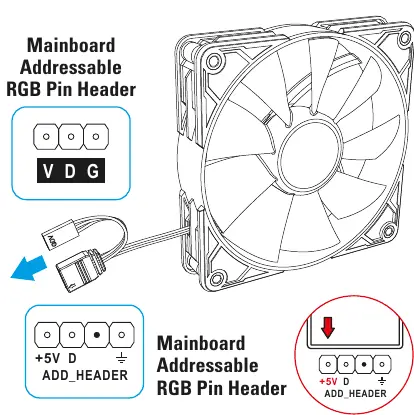

Podłączenie oświetlenia LED
Oświetlenie RGB wymaga podłączenia do adresowalnego złącza RGB na płycie głównej. Wentylator posiada dwa typy złączy LED: 3-pin (5V-D-G) oraz 4-pin (5V-D-coded-G). Należy użyć złącza pasującego do gniazda na płycie głównej.

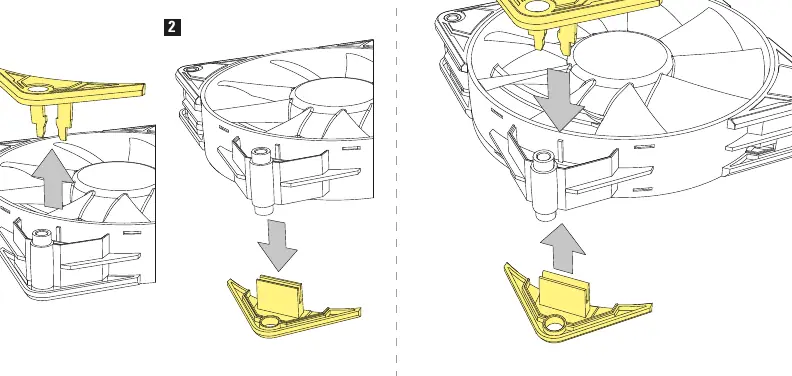

Wymiana tłumików drgań
Wentylator posiada wymienne tłumiki drgań. Aby je wymienić, należy wysunąć stary tłumik z narożnika obudowy wentylatora i wsunąć nowy element w jego miejsce.
Kontakt
Sharkoon Technologies GmbH, Grüninger Weg 48, 35415 Pohlheim, Germany. E-mail: [email protected]. Strona internetowa: www.sharkoon.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Wentylator nie świeci lub kolory są nieprawidłowe
Upewnij się, że złącze LED jest podłączone do odpowiedniego 3-pinowego (5V-D-G) lub 4-pinowego (5V-D-coded-G) złącza adresowalnego RGB na płycie głównej.
Wentylator nie obraca się
Sprawdź, czy złącze 4-pin PWM jest poprawnie wpięte do gniazda wentylatora na płycie głównej.
Przed użyciem
- Sprawdź, czy płyta główna posiada złącze 4-pin PWM dla wentylatora.
- Upewnij się, że płyta główna posiada adresowalne złącze RGB (5V-D-G).
- Przygotuj miejsce w obudowie komputera.
Parametry w praktyce
- Prędkość obrotowa
- 400~1400 obr./min. Wentylator automatycznie dostosowuje prędkość w zależności od temperatury (PWM).
- Napięcie wentylatora
- 12 V. Standardowe napięcie zasilania dla wentylatorów PC.
- Napięcie LED
- 5 V. Wymagane dla adresowalnego oświetlenia RGB.
Ilustracje i schematy
- Schemat podłączenia wentylatora do złącza 4-pin PWM.
- Schemat podłączenia oświetlenia LED do adresowalnego złącza RGB na płycie głównej.
- Instrukcja wymiany tłumików drgań.
Zgodność modelu
- Wymaga płyty głównej z obsługą adresowalnego oświetlenia RGB (5V-D-G).
