Instrukcja obsługi wentylatora AZZA HURRICANE III Digital RGB 120mm
Dowiedz się, jak poprawnie zainstalować i podłączyć wentylator AZZA HURRICANE III Digital RGB 120mm. Instrukcja zawiera schematy podłączenia do płyty głównej, łączenia szeregowego (daisy-chaining) oraz obsługi koncentratora AZZA HUB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wentylator AZZA HURRICANE III Digital RGB 120mm jest urządzeniem wymagającym poprawnego podłączenia do zasilania oraz sterowania oświetleniem. Kluczowym wymogiem jest użycie kompatybilnego złącza 5V addressable RGB na płycie głównej. Nieprawidłowe podłączenie do złącza 12V może trwale uszkodzić diody LED. Maksymalna liczba wentylatorów połączonych w łańcuch (daisy-chaining) wynosi 5 sztuk na jedno złącze.
Instalacja wentylatora
Wentylator można podłączyć bezpośrednio do płyty głównej wyposażonej w złącze 5V addressable RGB. Należy zwrócić uwagę na układ pinów:
- Złącze RGB: 12V (nieużywane), G, R, B (układ pinów może się różnić w zależności od płyty głównej).
- Złącze Digital RGB: +5V, Data, No Pin, Ground.
Należy upewnić się, że wtyczka jest wpięta w odpowiednie gniazdo na płycie głównej (np. oznaczone jako ADD_HEADER lub podobne).
Łączenie równoległe (Daisy-chaining)
Wentylatory HURRICANE III wspierają łączenie szeregowe, co pozwala na sterowanie wieloma wentylatorami za pomocą jednego złącza na płycie głównej. W tym celu należy połączyć wtyczki męskie i żeńskie kolejnych wentylatorów w łańcuch. Należy pamiętać o limicie 5 wentylatorów na jedno złącze, aby nie przekroczyć limitów prądowych płyty głównej.
Funkcje AZZA HUB
Wersje wyposażone w koncentrator AZZA HUB oferują dodatkowe możliwości sterowania:
- Obsługa 17 trybów oświetlenia.
- Sterowanie trybami za pomocą przycisku Reset lub LED na obudowie, albo poprzez oprogramowanie płyty głównej.
- Koncentrator posiada 6 portów ARGB oraz porty PWM dla wentylatorów.
- Możliwość montażu koncentratora wewnątrz obudowy za pomocą magnesu lub rzepów.
Ostrzeżenia dotyczące bezpieczeństwa
- Nie podłączaj wentylatorów 5V do złączy 12V non-addressable.
- Przed podłączeniem sprawdź specyfikację płyty głównej pod kątem dopuszczalnego obciążenia prądowego dla złączy RGB.
- W przypadku korzystania z koncentratora, upewnij się, że wszystkie kable zasilające (SATA) są poprawnie wpięte.
Praktyczna pomoc
Typowe problemy
Podłączenie do złącza 12V zamiast 5V
Może spowodować trwałe uszkodzenie diod LED. Upewnij się, że używasz złącza 5V addressable RGB.
Zbyt duża liczba wentylatorów w łańcuchu
Nie łącz więcej niż 5 wentylatorów w jeden łańcuch (daisy-chaining), aby uniknąć przeciążenia złącza na płycie głównej.
Przed użyciem
- Sprawdź, czy płyta główna posiada złącze 5V addressable RGB.
- Upewnij się, że znasz układ pinów na swojej płycie głównej.
- Zweryfikuj, czy liczba wentylatorów w łańcuchu nie przekracza 5 sztuk.
- Przygotuj złącze zasilania SATA, jeśli używasz koncentratora AZZA HUB.
Parametry w praktyce
- 5V Addressable RGB
- Standard oświetlenia pozwalający na indywidualne sterowanie kolorem każdej diody LED.
- Daisy-chaining
- Metoda łączenia wentylatorów szeregowo, umożliwiająca zasilanie i sterowanie wieloma jednostkami z jednego gniazda.
Ilustracje i schematy

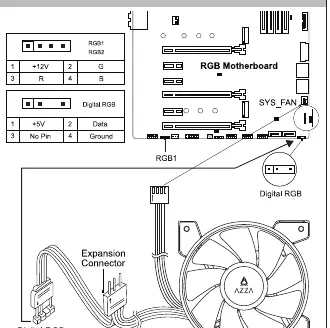

- Schemat połączeń pokazuje różnicę między złączem 12V RGB a 5V Digital RGB.
- Rysunek łączenia szeregowego ilustruje sposób wpinania wtyczek męskich w żeńskie.
Zgodność modelu
- Kompatybilne z płytami głównymi posiadającymi złącza 5V addressable (np. ASUS, MSI, Gigabyte, ASRock).
- Nie podłączać do złączy 12V non-addressable.
