Instrukcja obsługi wentylatorów Corsair iCUE LINK RX RGB
Szybki przewodnik instalacji i konfiguracji wentylatorów Corsair iCUE LINK RX RGB. Dowiedz się, jak zamontować wentylatory, podłączyć hub systemowy i skonfigurować oświetlenie oraz krzywe chłodzenia w oprogramowaniu iCUE.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji i konfiguracji wentylatorów Corsair iCUE LINK RX RGB oraz System Hub. Dokument obejmuje fizyczny montaż wentylatorów w obudowie, łączenie ich w grupy, podłączenie do huba oraz konfigurację oprogramowania iCUE w celu sterowania oświetleniem i wydajnością chłodzenia.

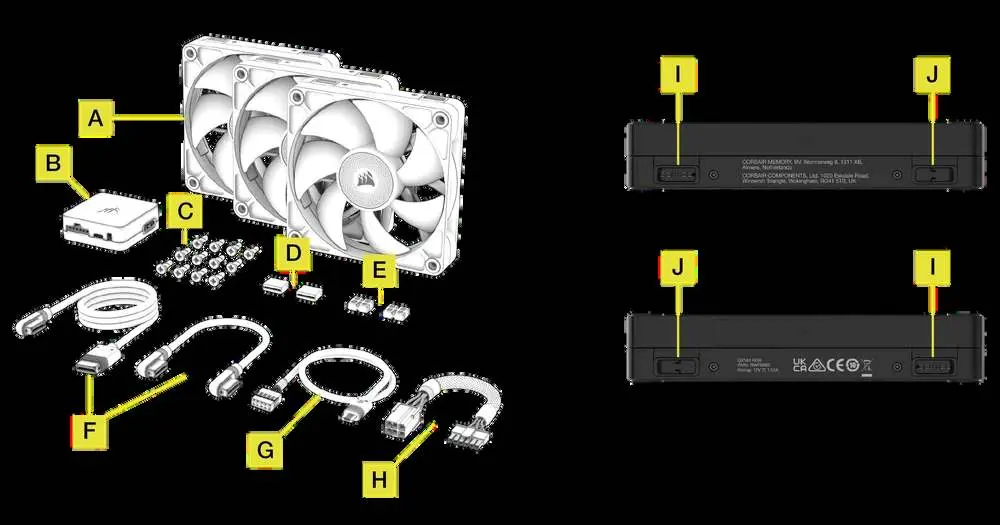

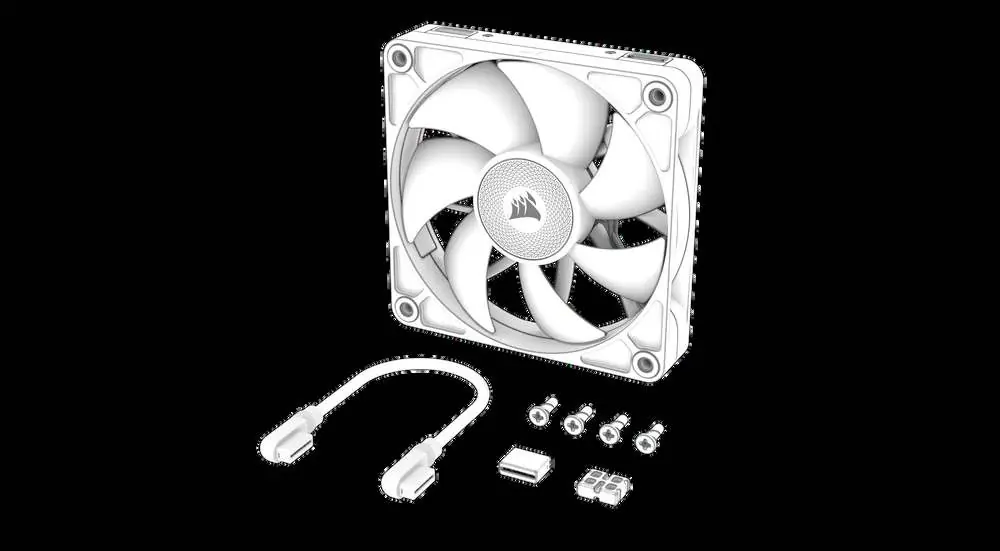

Elementy zestawu
W skład zestawu wchodzą:
- Wentylatory iCUE LINK RX RGB
- iCUE LINK System Hub
- Śruby montażowe QuikTurn
- Kable: iCUE LINK, Micro-USB, zasilający
- Złącza: aktywne i pasywne
Instalacja wentylatorów
Wentylatory z serii RX RGB można łączyć ze sobą w grupy:

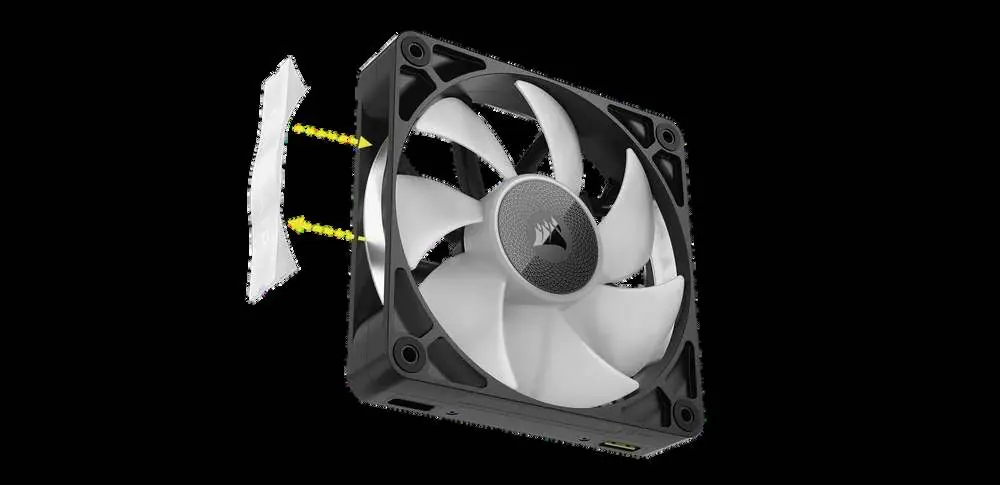

- Dopasuj złącza wentylatorów, wsuwając je w porty aktywne i pasywne.
- Po połączeniu wentylatorów, podłącz kabel iCUE LINK do wolnego portu aktywnego na jednym z wentylatorów.
- Zamontuj wentylatory w obudowie komputera za pomocą dołączonych śrub QuikTurn.
- Uwaga: Śruby QuikTurn należy dokręcać ręcznie za pomocą śrubokręta, aby uniknąć uszkodzenia gwintu.
Instalacja i podłączenie System Hub
System Hub jest niezbędny do zarządzania wentylatorami:
- Hub można zamontować magnetycznie na stalowej obudowie lub przykleić za pomocą dołączonej taśmy montażowej.
- Podłącz kabel zasilający, kabel Micro-USB oraz kabel iCUE LINK do System Hub.
- Podłącz kabel zasilający do zasilacza, a kabel Micro-USB do płyty głównej.
- Upewnij się, że porty aktywne są czyste i wolne od ciał obcych.
Konfiguracja oprogramowania iCUE
Po fizycznej instalacji należy skonfigurować urządzenia w oprogramowaniu:
- Pobierz i zainstaluj najnowszą wersję oprogramowania CORSAIR iCUE.
- Po uruchomieniu iCUE, sprawdź dostępność aktualizacji oprogramowania i firmware.

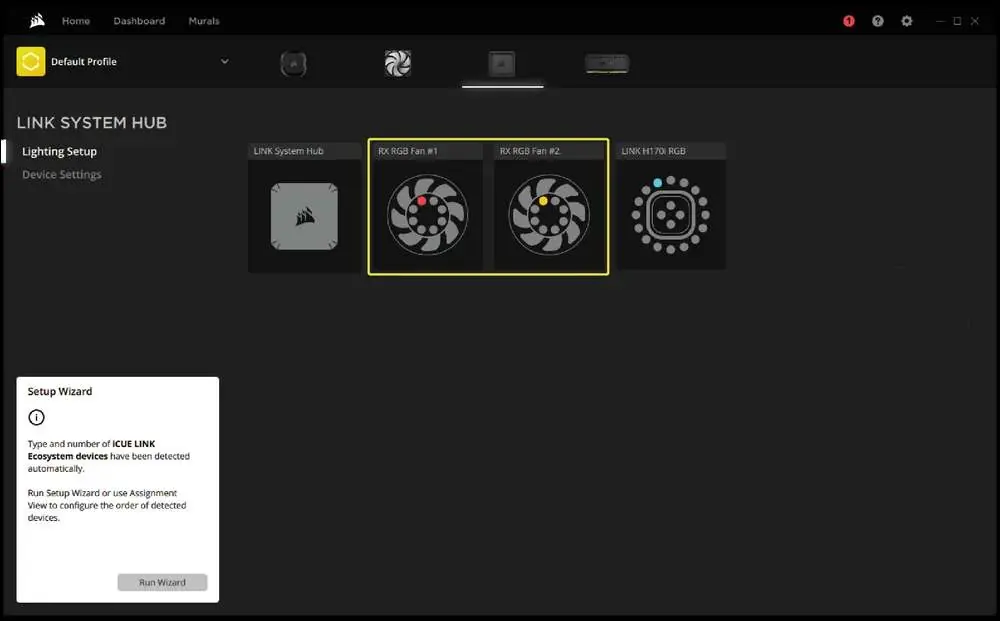

- W zakładce Lighting Setup (Konfiguracja oświetlenia) możesz zmienić kolejność wentylatorów, aby odpowiadała ich fizycznemu rozmieszczeniu.

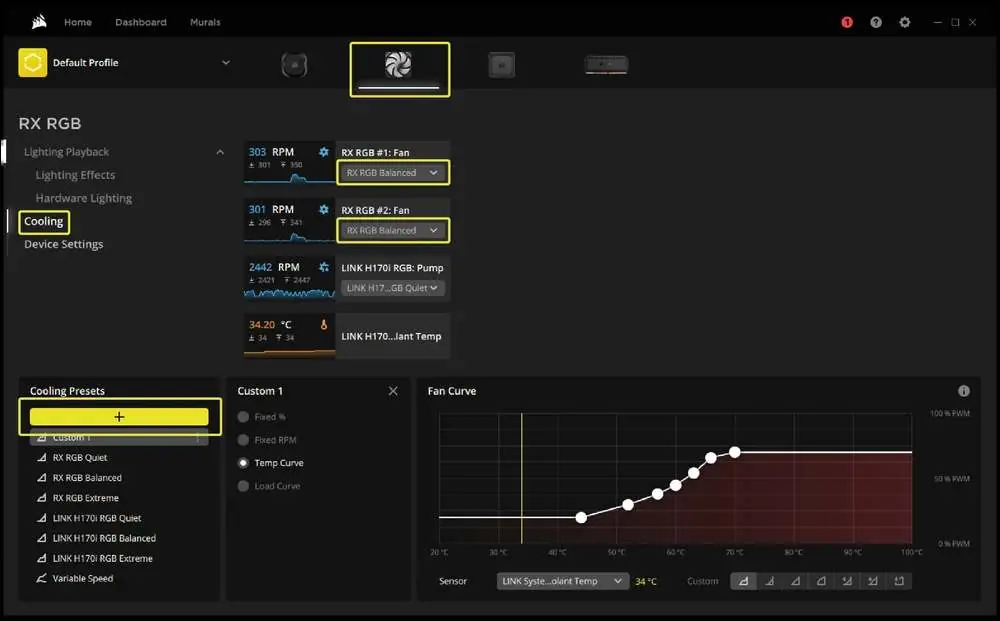

- W zakładce Cooling (Chłodzenie) możesz wybrać gotowe profile krzywej wentylatorów (Quiet, Balanced, Extreme) lub utworzyć własną krzywą.
- Efekty świetlne można konfigurować w zakładce Lighting Effects.
Dane techniczne i bezpieczeństwo
- System Hub Output: 12Vdc 7A (na port).
- RX120 RGB Input: 12Vdc 0.66A.
- RX140 RGB Input: 12Vdc 0.7A.
- Przed przystąpieniem do instalacji należy wyłączyć komputer.
- Produkt objęty jest 5-letnią gwarancją.
Informacje o producencie
Corsair
Praktyczna pomoc
Typowe problemy
Wentylatory nie są wykrywane w oprogramowaniu iCUE.
Sprawdź, czy kabel USB i zasilający są poprawnie podłączone do System Hub oraz czy oprogramowanie iCUE jest zaktualizowane do najnowszej wersji.
Trudności z wkręceniem śrub QuikTurn.
Śruby QuikTurn mają inny gwint niż standardowe śruby. Należy je dokręcać ręcznie za pomocą śrubokręta, nie używając nadmiernej siły, aby uniknąć uszkodzenia gwintu wentylatora.
Przed użyciem
- Wyłącz komputer przed rozpoczęciem instalacji.
- Upewnij się, że porty aktywne na wentylatorach i hubie są czyste.
- Przygotuj śrubokręt do montażu śrub QuikTurn.
- Sprawdź, czy posiadasz wszystkie niezbędne kable (iCUE LINK, Micro-USB, zasilający).
Parametry w praktyce
- System Hub Output: 12Vdc 7A
- Maksymalne obciążenie prądowe na jeden port huba.
- RX120 RGB Input: 12Vdc 0.66A
- Pobór mocy pojedynczego wentylatora 120mm.
- RX140 RGB Input: 12Vdc 0.7A
- Pobór mocy pojedynczego wentylatora 140mm.
Ilustracje i schematy
- Schemat przedstawia łączenie wentylatorów za pomocą złączy aktywnych i pasywnych.

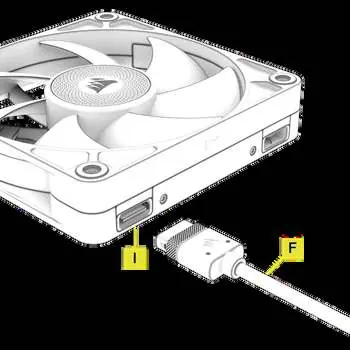

- Rysunek pokazuje podłączenie kabla iCUE LINK do portu aktywnego na wentylatorze.
- Instrukcja montażu System Hub wskazuje na możliwość montażu magnetycznego lub za pomocą taśmy.
Zgodność modelu
- Wymaga oprogramowania CORSAIR iCUE do pełnej konfiguracji.
- System Hub jest wymagany do działania ekosystemu iCUE LINK.
