Instrukcja obsługi wentylatorów Gamdias Aeolus M2 1204R
Szybki przewodnik instalacji i konfiguracji wentylatorów Gamdias Aeolus M2 1204R. Dowiedz się, jak poprawnie podłączyć wentylatory do sterownika AEOLUS Box, zsynchronizować oświetlenie RGB z płytą główną oraz korzystać z pilota zdalnego...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy instalacji i konfiguracji zestawu wentylatorów Gamdias Aeolus M2 1204R. Kluczowym wymogiem jest podłączenie wentylatorów do sterownika AEOLUS Box w sposób szeregowy, zaczynając od portu FAN1. Nieprawidłowe podłączenie spowoduje brak komunikacji i niedziałanie oświetlenia RGB. System obsługuje wyłącznie adresowalne złącza RGB 5V 3-pin.

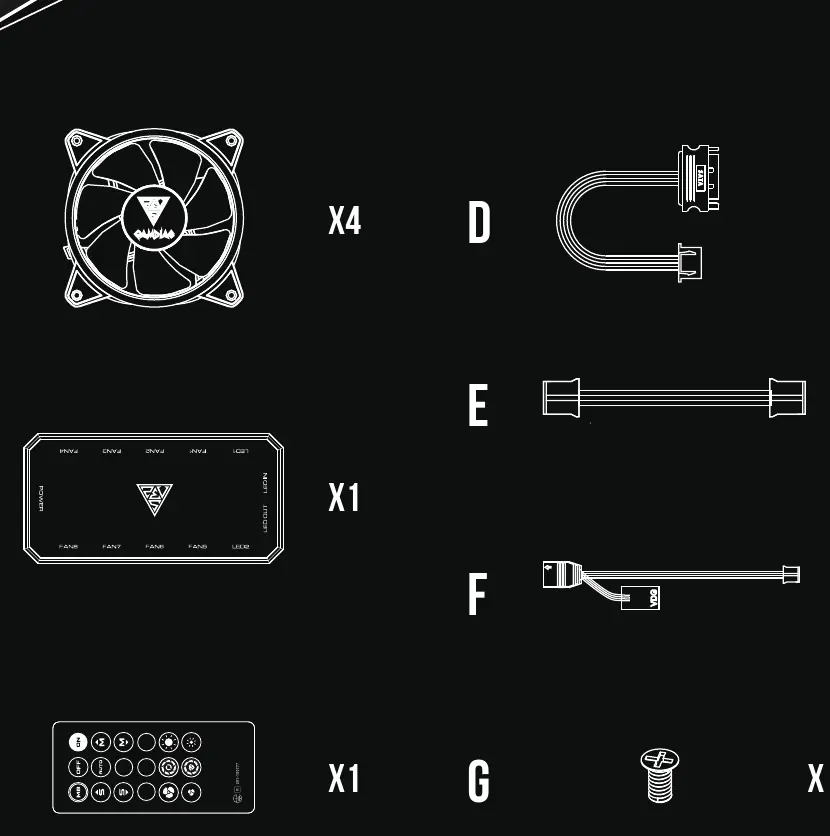

Zawartość zestawu
- 4x Wentylator
- 1x Sterownik AEOLUS Box
- 1x Pilot zdalnego sterowania
- Kable połączeniowe (SATA, synchronizacja płyty głównej, łączenie sterowników)
- Śruby montażowe (16 szt.)
Instalacja wentylatorów

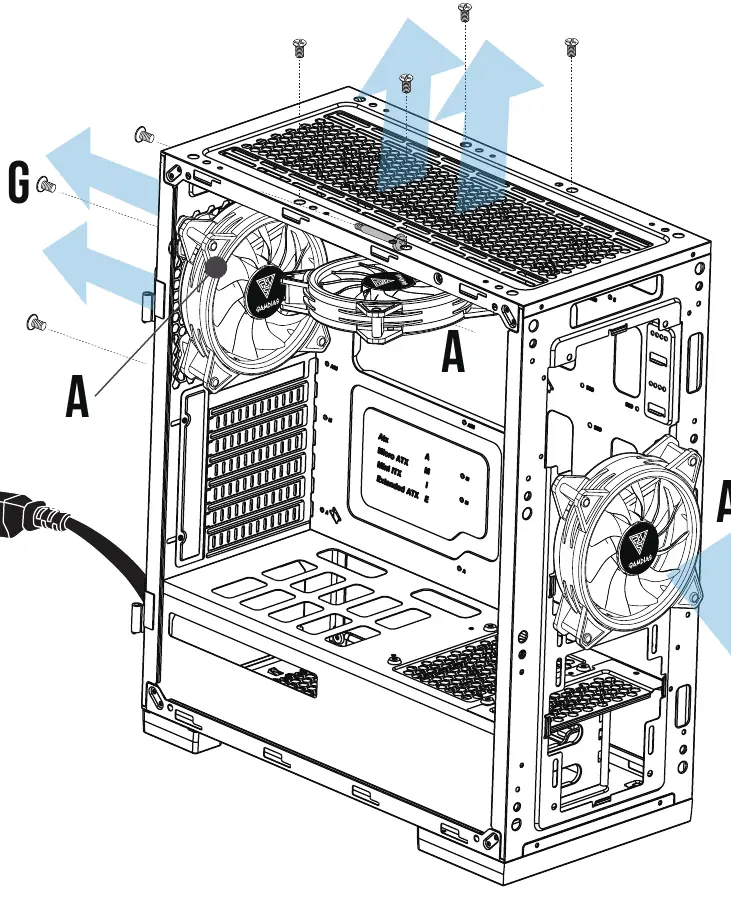

Przed przystąpieniem do prac należy bezwzględnie wyłączyć komputer i odłączyć go od zasilania. Wentylatory należy zamontować w obudowie komputera za pomocą dołączonych śrub (G). Upewnij się, że kierunek przepływu powietrza jest zgodny z wymaganiami chłodzenia obudowy.
Podłączenie sterownika AEOLUS Box
Sterownik AEOLUS Box montuje się wewnątrz obudowy komputera za pomocą wbudowanego magnesu. Sterownik służy jako centralny punkt zarządzania wentylatorami i oświetleniem.
Podłączenie wentylatorów
Wentylatory muszą być podłączone do sterownika w sposób szeregowy, zachowując kolejność: FAN1 → FAN2 → FAN3 → FAN4 → FAN5 → FAN6 → FAN7 → FAN8. Każdy wentylator niepodłączony w tej sekwencji przerwie komunikację, co spowoduje, że funkcja oświetlenia RGB nie będzie działać.
Synchronizacja z płytą główną

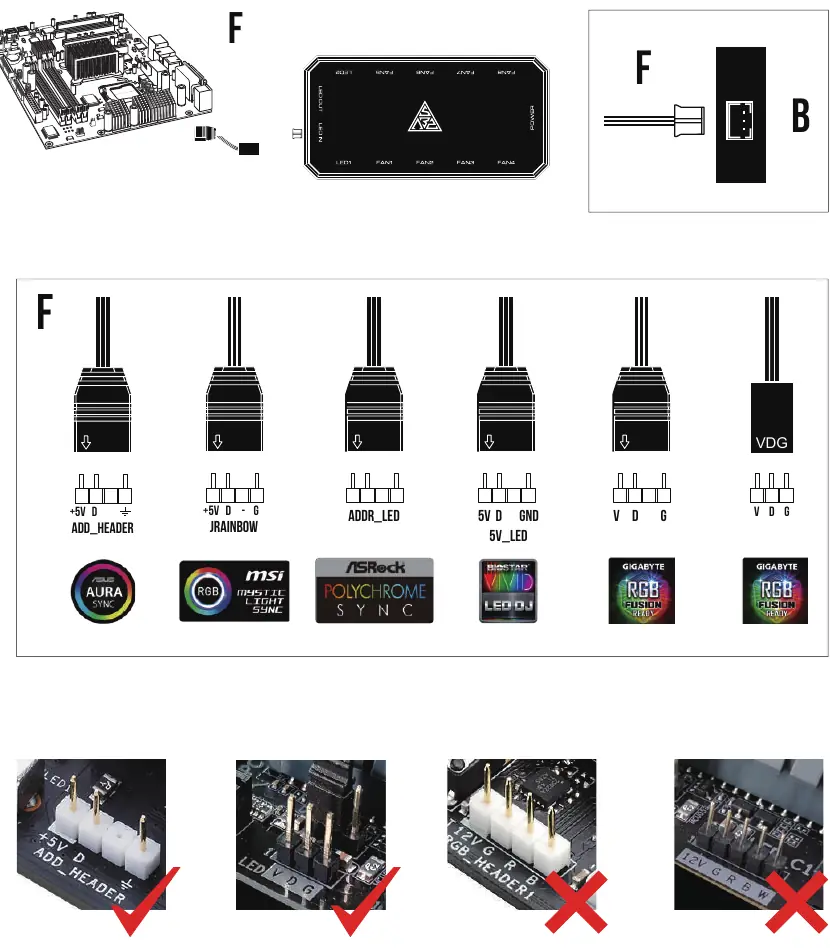

Jeśli płyta główna posiada złącze 5V 3-pin (adresowalne RGB), można sterować oświetleniem za pomocą oprogramowania producenta płyty głównej. Użyj dołączonego kabla (F) do połączenia sterownika z płytą główną. Uwaga: Produkt obsługuje wyłącznie złącza 5V. Nie podłączaj do złączy 12V, gdyż grozi to uszkodzeniem sprzętu.
Zasilanie

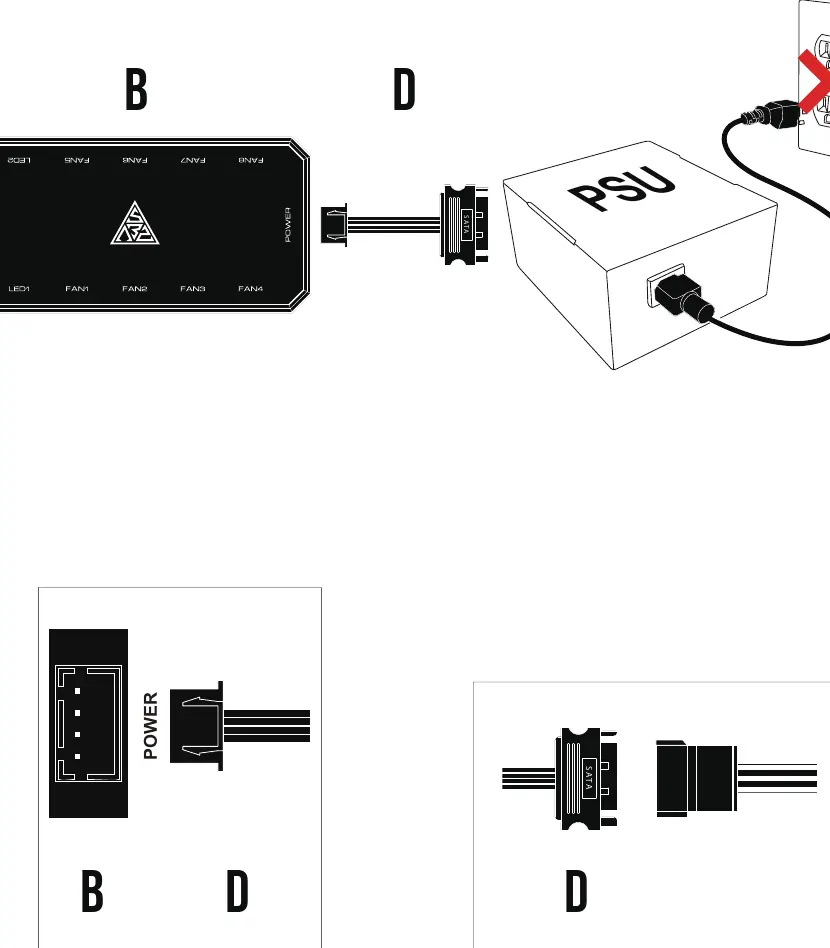

Podłącz sterownik AEOLUS Box do zasilacza komputera (PSU) za pomocą kabla zasilającego SATA (D).
Obsługa pilota

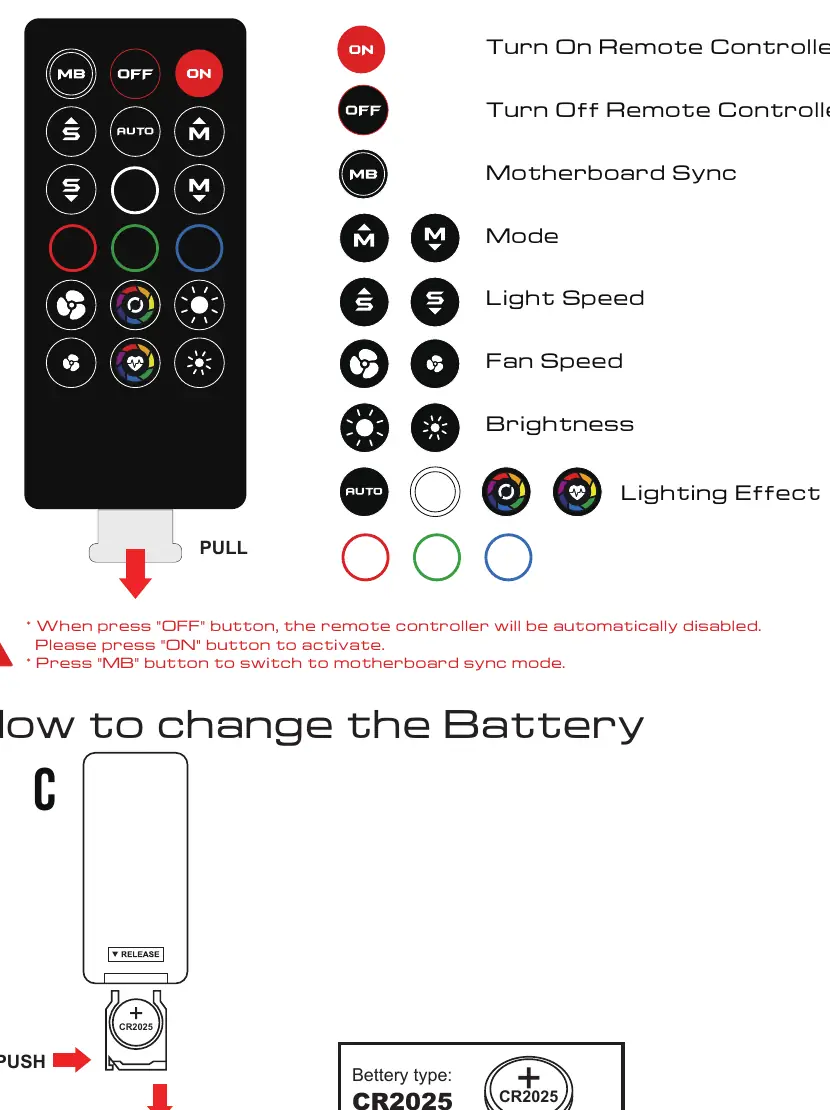

Pilot zdalnego sterowania umożliwia włączanie/wyłączanie oświetlenia, zmianę trybów, prędkości wentylatorów oraz jasności. Aby aktywować pilota, należy nacisnąć przycisk ON. Przycisk MB służy do przełączenia sterowania na synchronizację z płytą główną. Wymagana bateria: CR2025.
Praktyczna pomoc
Typowe problemy
Oświetlenie RGB nie działa
Sprawdź, czy wentylatory są podłączone szeregowo, zaczynając od portu FAN1. Każda przerwa w łańcuchu powoduje awarię komunikacji.
Pilot nie reaguje
Upewnij się, że bateria CR2025 jest zainstalowana i naciśnij przycisk ON na pilocie, aby go aktywować.
Brak synchronizacji z płytą główną
Upewnij się, że używasz złącza 5V 3-pin (adresowalne RGB). Złącza 12V 4-pin nie są kompatybilne i mogą uszkodzić urządzenie.
Przed użyciem
- Wyłącz komputer i odłącz zasilanie przed instalacją.
- Upewnij się, że masz wolne złącze zasilania SATA w zasilaczu.
- Sprawdź, czy płyta główna posiada złącze 5V 3-pin ARGB (opcjonalnie).
- Przygotuj śrubokręt krzyżakowy do montażu wentylatorów.
Parametry w praktyce
- 5V 3-Pin ARGB
- Adresowalne złącze oświetlenia RGB. Nie podłączać do złączy 12V.
Ilustracje i schematy
- Schemat połączeń szeregowych (FAN1 do FAN8) jest kluczowy dla poprawnego działania RGB.

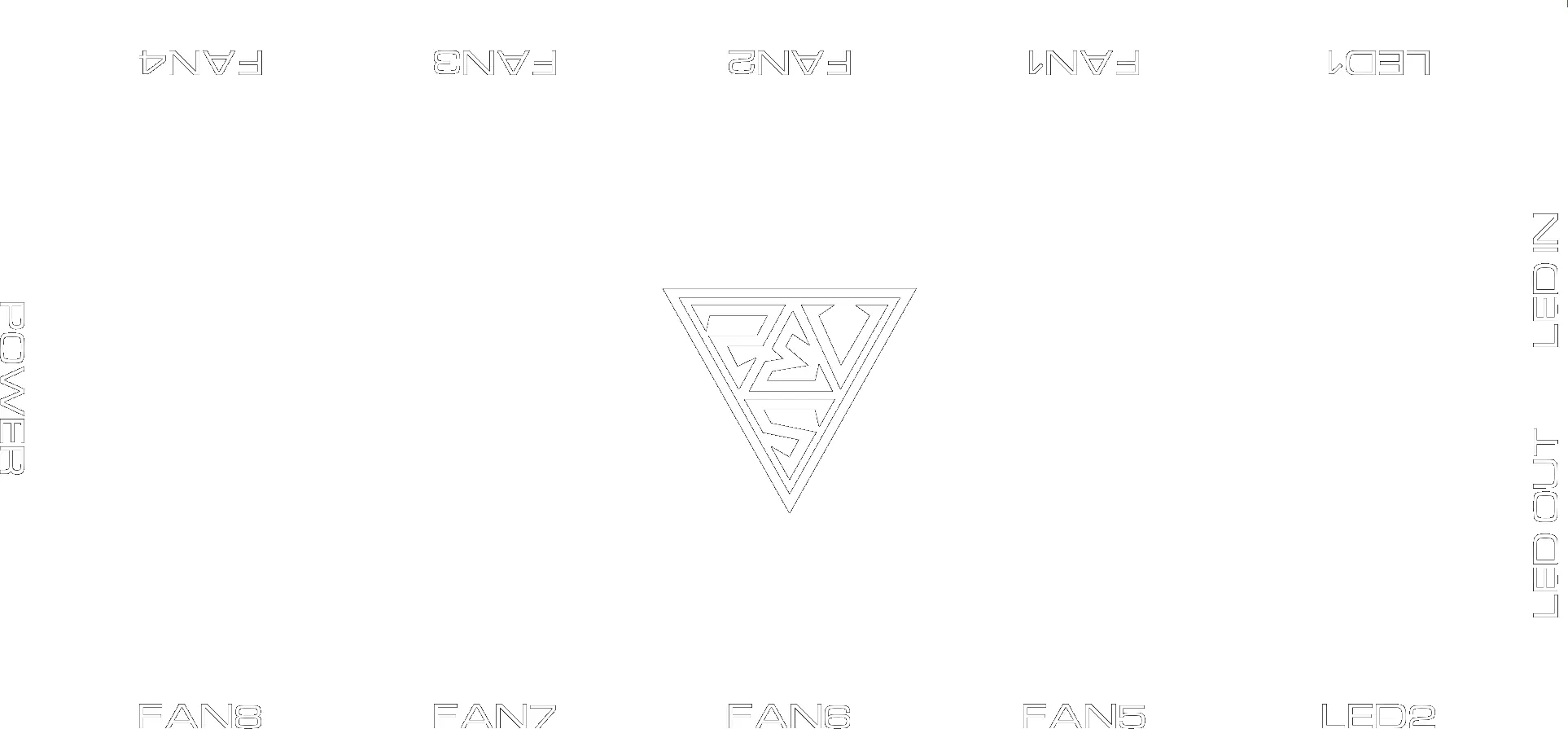

- Sterownik AEOLUS Box posiada oznaczenia portów FAN1-FAN8 oraz LED1-LED2.
Zgodność modelu
- Sterownik AEOLUS Box obsługuje również wybrane chłodzenia cieczą serii CHIONE (np. P2-360R, M2-240R).
- Produkt wymaga złącza 5V 3-pin dla pełnej synchronizacji z płytą główną.
