Instrukcja obsługi wentylatorów Gamdias AEOLUS P2 1203U
Dowiedz się, jak poprawnie zainstalować i podłączyć wentylatory Gamdias AEOLUS P2 1203U. Przewodnik zawiera schematy montażu, instrukcje łączenia wentylatorów w szereg oraz konfigurację okablowania kontrolera.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw Gamdias AEOLUS P2 1203U to modułowy system wentylatorów z kontrolerem, umożliwiający łączenie wielu jednostek w szereg (daisy-chain). Przed przystąpieniem do montażu upewnij się, że komputer jest całkowicie wyłączony i odłączony od zasilania. System obsługuje do 6 wentylatorów na port i łącznie do 16 wentylatorów na jeden kontroler.
Zawartość zestawu
W opakowaniu znajdują się wentylatory, wymienne łopatki, kontroler, zestaw śrub (krótkie i długie), kable połączeniowe oraz pasta termoprzewodząca.
Montaż wentylatorów
Wentylatory można montować na obudowie lub na chłodnicy:
- Montaż na obudowie: Użyj odpowiednich śrub, aby przykręcić wentylator do panelu obudowy.

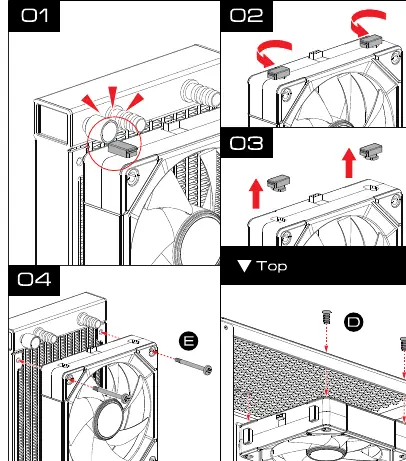

- Montaż na chłodnicy: Użyj długich śrub (E), aby przymocować wentylator do chłodnicy.
Wymiana łopatek

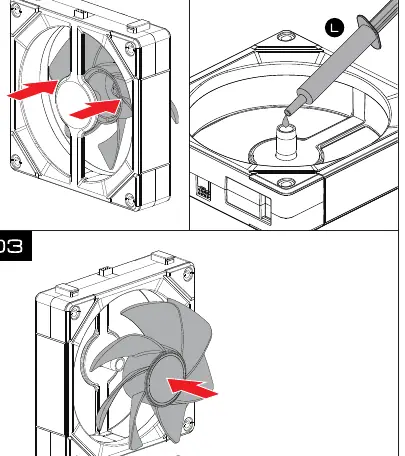

Wentylatory posiadają wymienne łopatki. Aby je wymienić, należy delikatnie wypchnąć środek łopatek z obudowy wentylatora, a następnie wcisnąć nowe.
Łączenie wentylatorów

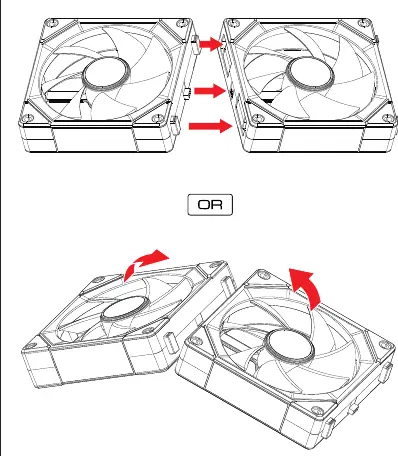

System pozwala na łączenie wentylatorów bezpośrednio ze sobą (daisy-chain). Wsuń jeden wentylator w drugi, aż zatrzaski się zablokują.
Podłączenie elektryczne
Kontroler jest sercem systemu:
- Podłącz wentylatory do portów FAN1-FAN4 na kontrolerze.
- Podłącz kontroler do zasilacza za pomocą kabla SATA.
- Podłącz kontroler do płyty głównej za pomocą kabla USB, aby umożliwić sterowanie oprogramowaniem.
- Możesz podłączyć dodatkowe akcesoria ARGB do portów LED.
Praktyczna pomoc
Typowe problemy
Wentylatory nie świecą lub nie działają
Sprawdź połączenie kabla SATA z zasilaczem oraz kabla USB z płytą główną.
Wentylatory nie są wykrywane przez oprogramowanie
Upewnij się, że kabel USB jest poprawnie wpięty do wewnętrznego portu USB na płycie głównej.
Przed użyciem
- Wyłącz zasilanie komputera przed rozpoczęciem prac.
- Sprawdź zawartość zestawu (wentylatory, kontroler, śruby, kable).
- Upewnij się, że masz wolne złącze SATA z zasilacza.
- Przygotuj śrubokręt krzyżakowy.
Parametry w praktyce
- 6 Fans per Port
- Maksymalna liczba wentylatorów, którą można podłączyć do jednego portu kontrolera.
- 16 Fans in Total
- Maksymalna łączna liczba wentylatorów obsługiwanych przez jeden kontroler.
Ilustracje i schematy

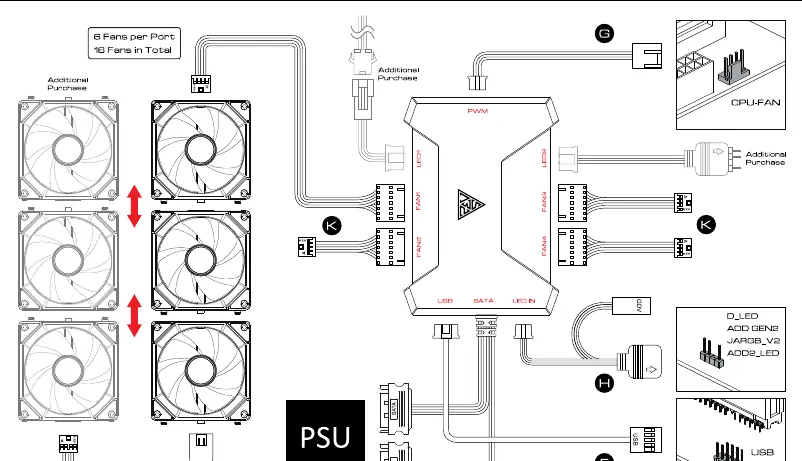

- Schemat pokazuje łączenie wentylatorów w szereg (daisy-chain) oraz podłączenie do kontrolera.
- Instrukcja wskazuje sposób podłączenia kontrolera do zasilacza (SATA) oraz płyty głównej (USB).
Zgodność modelu
- Wymaga wolnego złącza SATA z zasilacza.
- Wymaga wewnętrznego złącza USB na płycie głównej do pełnej kontroli.
