Instrukcja obsługi obudowy komputerowej Corsair Carbide Series 175R RGB
Szybki przewodnik po instalacji i specyfikacji obudowy Corsair Carbide Series 175R RGB. Dowiedz się, jak zamontować płytę główną, dyski, wentylatory i podłączyć złącza przedniego panelu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowa Corsair Carbide Series 175R RGB to obudowa typu Mid-Tower. Instrukcja zawiera specyfikację techniczną, listę akcesoriów oraz instrukcje montażu płyty głównej, dysków, zasilacza i wentylatorów. str. 1, 3, 4, 6
Najważniejsze czynności
- Montaż płyty głównej str. 4
- Podłączenie złączy panelu przedniego str. 6
Pierwsze uruchomienie
- Podłącz złącza panelu przedniego (USB, Audio, Power, Reset, LED) do płyty głównej zgodnie ze schematem. str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Niedziałający wentylator lub uszkodzona obudowa
Złóż wniosek RMA na stronie support.corsair.com.
str. 6Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 418mm x 210mm x 450mm | Długość x Szerokość x Wysokość | str. 3 |
Gdzie szukać w PDF
- Specyfikacja i akcesoria str. 3
- Instrukcja montażu str. 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie Corsair Carbide Series 175R RGB. Dokument obejmuje specyfikację techniczną, listę akcesoriów oraz instrukcje instalacji płyty głównej, dysków, zasilacza i wentylatorów.
Specyfikacja techniczna
- Wymiary: 418mm (długość) x 210mm (szerokość) x 450mm (wysokość)
- Maksymalna długość GPU: 330mm
- Maksymalna wysokość chłodzenia CPU: 160mm
- Maksymalna długość zasilacza: 180mm
- Miejsca na wentylatory: Przód (3x120mm lub 2x140mm), Góra (2x120mm lub 2x140mm), Tył (1x120mm)
- Kompatybilność radiatorów: Przód (360mm/280mm), Góra (240mm), Tył (120mm)
Zawartość zestawu akcesoriów
W zestawie znajdują się:
- Śruby do wentylatorów (krótkie)
- Śruby do płyty głównej i dysków twardych
- Śruby do napędów optycznych i dysków SSD
- Śruby dystansowe do płyty głównej
- Podkładki
- Opaski zaciskowe do przewodów
Montaż podzespołów
Instrukcja opisuje następujące kroki montażowe:
- Demontaż paneli bocznych: Odkręć śruby mocujące panele boczne, aby uzyskać dostęp do wnętrza obudowy.
- Montaż płyty głównej: Zainstaluj płytę główną wewnątrz obudowy, korzystając z odpowiednich śrub dystansowych.
- Montaż dysków: Obudowa posiada tace na dyski HDD oraz SSD.
- Montaż zasilacza: Wsuń zasilacz w dolną część obudowy.
- Montaż kart PCI-e: Zainstaluj karty rozszerzeń w slotach PCI-e.
- Podłączenie panelu przedniego: Podłącz złącza USB 3.0, HD Audio, Power SW, Reset SW oraz diody LED do odpowiednich pinów na płycie głównej.
Często zadawane pytania
W przypadku uszkodzenia obudowy lub awarii wentylatora, należy skontaktować się z pomocą techniczną Corsair poprzez stronę support.corsair.com w celu złożenia wniosku RMA. Polaryzacja złączy zasilania i resetu na panelu przednim nie ma znaczenia, natomiast w przypadku złączy LED należy zachować właściwą polaryzację.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corsair
Praktyczna pomoc
Typowe problemy
Uszkodzona obudowa lub niedziałający wentylator
Skontaktuj się z pomocą techniczną Corsair przez support.corsair.com i złóż wniosek RMA.
Wątpliwości co do polaryzacji złączy panelu przedniego
Polaryzacja ma znaczenie tylko dla złączy LED. Złącza zasilania i resetu nie wymagają zachowania polaryzacji.
Przed użyciem
- Sprawdź zawartość zestawu akcesoriów
- Upewnij się, że posiadasz odpowiednie śruby do płyty głównej i dysków
- Zaplanuj rozmieszczenie wentylatorów i radiatorów zgodnie ze specyfikacją
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna długość GPU
- 330mm - maksymalna długość karty graficznej, która zmieści się w obudowie.
- Maksymalna wysokość CPU
- 160mm - maksymalna wysokość chłodzenia procesora.
- Maksymalna długość PSU
- 180mm - maksymalna długość zasilacza.
Ilustracje i schematy
- Schemat przedstawia rozmieszczenie otworów montażowych dla płyt głównych ATX, Micro ATX i ITX.

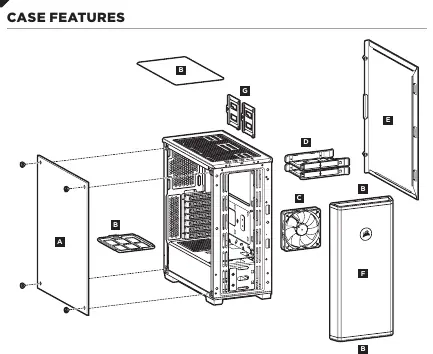

- Rysunki pokazują sposób demontażu paneli bocznych i przedniego panelu.
- Schemat podłączenia złączy I/O wskazuje na USB 3.0, HD Audio, Power SW, Reset SW oraz diody LED.
Zgodność modelu
- Obsługuje płyty główne ATX, Micro ATX, ITX.
- Wentylatory: przód (3x120mm/2x140mm), góra (2x120mm/2x140mm), tył (1x120mm).
- Radiatory: przód (360mm/280mm), góra (240mm), tył (120mm).
