Instrukcja obsługi obudowy komputerowej Corsair Graphite Series 230T
Szybki przewodnik instalacji obudowy Corsair Graphite Series 230T. Dowiedz się, jak zamontować płytę główną, zasilacz, dyski oraz podłączyć przedni panel.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera przewodnik montażu podzespołów w obudowie Corsair Graphite Series 230T, w tym instalację płyty głównej, zasilacza, kart rozszerzeń oraz dysków. str. 7, 8, 9, 10
Najważniejsze czynności
- Demontaż paneli bocznych str. 7
- Montaż płyty głównej str. 7
- Montaż zasilacza str. 8
- Montaż dysków str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna długość GPU (górne sloty) | 430mm | Dopuszczalna długość karty graficznej | str. 4 |
| Maksymalna długość GPU (dolne sloty) | 320mm | Dopuszczalna długość karty graficznej | str. 4 |
| Maksymalna wysokość chłodzenia CPU | 160mm | Dopuszczalna wysokość chłodzenia procesora | str. 4 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Montaż paneli bocznych str. 7
- Montaż płyty głównej str. 7
- Montaż zasilacza str. 8
- Montaż kart PCI-E str. 8
- Montaż napędów 5.25" str. 9
- Montaż dysków HDD/SSD str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie komputerowej Corsair Graphite Series 230T. Przed przystąpieniem do pracy upewnij się, że posiadasz odpowiednie narzędzia i zapoznałeś się z instrukcją obsługi swojej płyty głównej.
Specyfikacja techniczna
- Maksymalna długość karty graficznej (GPU): 430mm (górne sloty), 320mm (dolne sloty).
- Maksymalna wysokość chłodzenia procesora (CPU): 160mm.
- Wentylatory: Fabrycznie zainstalowany wentylator wyciągowy 120mm z tyłu oraz wentylator wlotowy 120mm z przodu.
- Zatoki napędów: 3x 5.25" (beznarzędziowe), klatka na dyski 3.5" z kompatybilnością dla 2.5".
Zawartość zestawu
W zestawie znajdują się:
- Obudowa Graphite Series 230T.
- Zestaw akcesoriów (śruby do wentylatorów, śruby do płyty głównej/HDD, śruby do ODD/SSD, opaski zaciskowe).
Montaż podzespołów

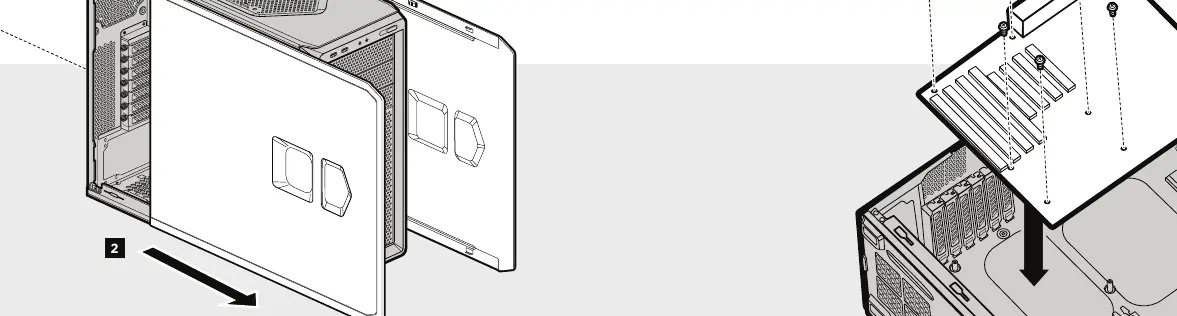

Demontaż paneli bocznych
Odkręć śruby skrzydełkowe i przesuń panel boczny w stronę przodu obudowy, aby go zdjąć. Zaleca się zdjęcie obu paneli przed rozpoczęciem montażu.
Montaż płyty głównej
Zainstaluj osłonę portów I/O płyty głównej. Dopasuj płytę do dystansów w obudowie i przykręć ją za pomocą dołączonych śrub (MBD/HDD).

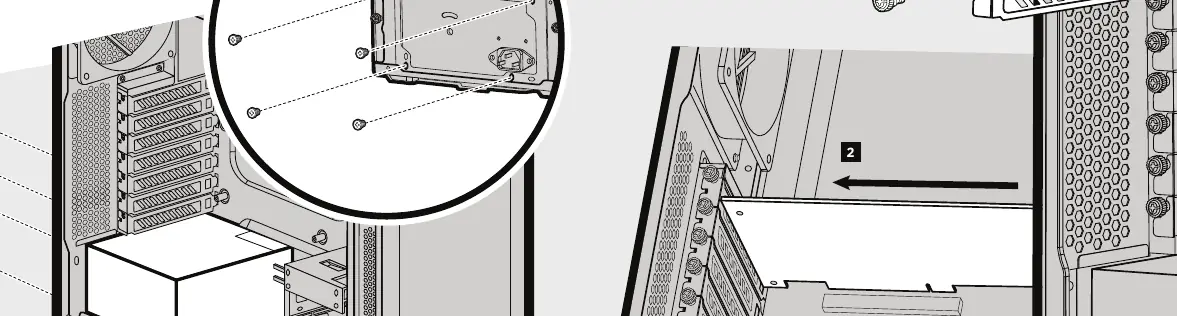

Montaż zasilacza (PSU)
Odkręć wspornik montażowy zasilacza. Umieść zasilacz na dnie obudowy (wentylatorem skierowanym na zewnątrz), dopasuj otwory i przykręć go.
Montaż kart rozszerzeń (PCI-E/PCI)
Odkręć śruby skrzydełkowe i zdejmij zaślepki slotów. Włóż kartę rozszerzeń i zabezpiecz ją śrubami.

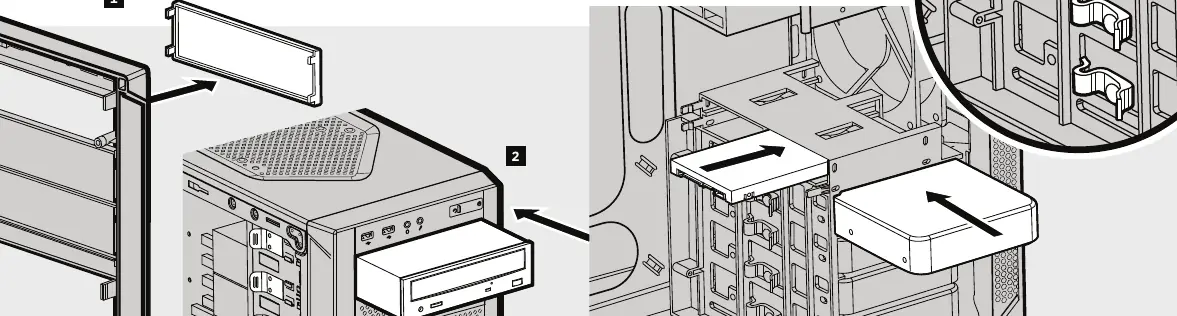

Montaż napędów 5.25" (ODD)
Zdejmij zaślepkę zatoki 5.25" z panelu przedniego. Wsuń napęd do zatoki, aż zatrzask beznarzędziowy kliknie.
Montaż dysków 3.5" HDD / 2.5" SSD
Umieść dysk w klatce beznarzędziowej, aż poczujesz, że jest zabezpieczony.
Podłączenie kabli
Podłącz kable wentylatorów obudowy do odpowiednich złączy na płycie głównej. Podłącz złącza panelu przedniego (USB 3.0, Audio, Power/Reset LED) zgodnie z instrukcją płyty głównej.
Informacje o producencie
Corsair
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz wszystkie śruby z zestawu akcesoriów.
- Upewnij się, że masz śrubokręt krzyżakowy.
- Przygotuj płytę główną i zasilacz przed rozpoczęciem montażu.
- Zdejmij oba panele boczne, aby ułatwić dostęp do wnętrza.
Parametry w praktyce
- Maksymalna długość GPU
- 430mm dla górnych slotów, 320mm dla dolnych slotów.
- Maksymalna wysokość chłodzenia CPU
- 160mm.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat przedstawia rozmieszczenie elementów wewnątrz obudowy, w tym miejsca na wentylatory, zasilacz i dyski.
Zgodność modelu
- Obudowa obsługuje radiatory 240mm/280mm.
- Zatoki 3.5" są kompatybilne z dyskami 2.5".
