Instrukcja obsługi obudowy komputerowej VEVOR 230B
Szybki przewodnik montażu obudowy komputerowej VEVOR 230B. Dowiedz się, jak zainstalować płytę główną, zasilacz, dyski SSD/HDD, wentylatory oraz kartę graficzną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowa VEVOR 230B to obudowa komputerowa typu tower. Instrukcja zawiera schematy montażu paneli, wentylatorów, zasilacza, dysków twardych, płyty głównej oraz karty graficznej wraz z uchwytem wspierającym. str. 4, 6, 7, 8
Najważniejsze czynności
- Demontaż paneli bocznych i przedniego str. 6
- Montaż wentylatorów (góra, tył, przód) str. 7, 8
- Instalacja zasilacza str. 8
- Montaż dysków SSD i HDD str. 9
- Montaż płyty głównej str. 9
- Montaż karty graficznej i uchwytu str. 10
Problemy i rozwiązania
Trudności z demontażem paneli
Odkręć śruby mocujące panel boczny i zdejmij panel przedni.
str. 6Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Motherboard screws | 12 | Liczba śrub do montażu płyty głównej | str. 4 |
| Power screw | 8 | Liczba śrub do montażu zasilacza | str. 4 |
| Hard disk screws | 12 | Liczba śrub do montażu dysków twardych | str. 4 |
| Copper pillar | 3 | Liczba dystansów montażowych | str. 4 |
| Wire Velcro | 5 | Liczba opasek rzepowych | str. 4 |
Gdzie szukać w PDF
- Spis części i akcesoria str. 4
- Instrukcja montażu str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu komponentów w obudowie komputerowej VEVOR 230B. Przed przystąpieniem do pracy należy uważnie przeczytać wszystkie zalecenia. Obudowa jest przeznaczona do samodzielnego montażu podzespołów komputerowych.
Elementy zestawu i akcesoria
W skład zestawu wchodzą następujące elementy montażowe:
- Śruby do płyty głównej (Motherboard screws * 12)
- Śruby do zasilacza (Power screw * 8)
- Śruby do dysków twardych (Hard disk screws * 12)
- Dystanse mosiężne (Copper pillar * 3)
- Opaski rzepowe (Wire Velcro * 5)
- Uchwyt karty graficznej (Graphics card holder * 1)
Panel I/O i złącza
Panel przedni obudowy wyposażony jest w następujące złącza i przyciski:
- Przycisk zasilania (POWER)
- Wskaźnik świetlny (CUE LIGHT)
- Złącza audio (HD AUDIO)
- Porty USB 2.0
- Przycisk resetowania (RESET)
- Wskaźnik LED
- Port USB 3.0
Instrukcja montażu krok po kroku
Demontaż paneli
Aby uzyskać dostęp do wnętrza obudowy:
- Odkręć i zdejmij prawy panel boczny (metalowy).
- Zdejmij lewy panel (szklany) oraz panel przedni, aby uzyskać pełny dostęp do wnętrza.

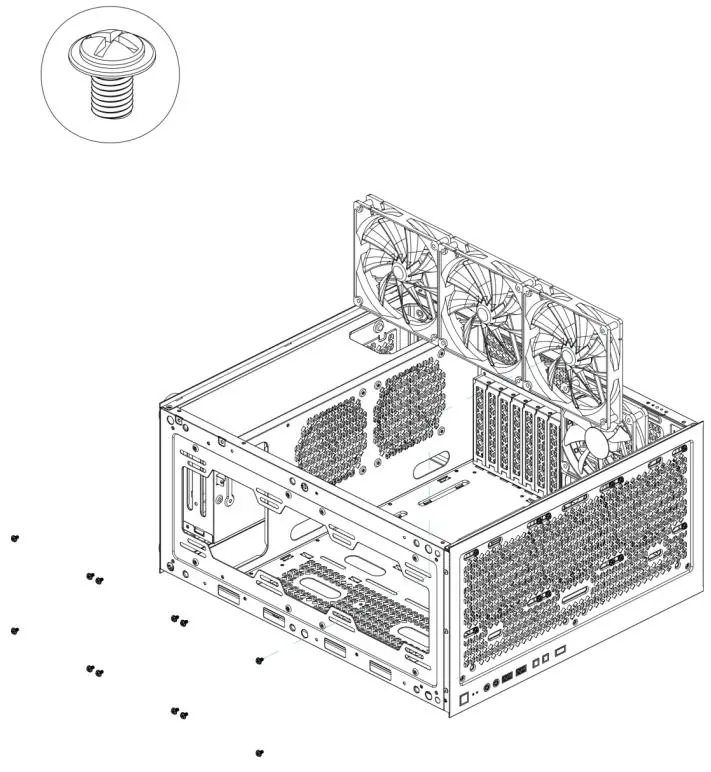

Instalacja wentylatorów
Obudowa umożliwia montaż wentylatorów w kilku miejscach:
- Góra: Montaż wentylatorów na górnej części obudowy.
- Tył: Montaż wentylatora wyciągowego na tylnej ścianie.
- Przód: Montaż wentylatorów na panelu przednim.
Instalacja zasilacza i dysków
- Zasilacz: Wsuń zasilacz w wyznaczone miejsce na dole obudowy i przykręć go za pomocą śrub (Power screw).
- Dyski SSD/HDD: Zamontuj dyski w dedykowanych zatokach, używając śrub do dysków twardych (Hard disk screws).
Instalacja płyty głównej i karty graficznej
- Płyta główna: Umieść płytę główną na dystansach (Copper pillar) i przykręć ją śrubami (Motherboard screws).
- Karta graficzna: Zainstaluj kartę graficzną w slocie PCIe. W przypadku ciężkich kart użyj dołączonego uchwytu (Graphics card holder), aby zapobiec wyginaniu się karty.
Utylizacja
Produkt podlega dyrektywie europejskiej 2012/19/WE. Nie wyrzucaj urządzenia razem z odpadami domowymi. Należy je oddać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Trudności z demontażem paneli
Upewnij się, że wszystkie śruby mocujące panel boczny zostały odkręcone. Panel przedni zazwyczaj wymaga delikatnego pociągnięcia.
Karta graficzna opada
Użyj dołączonego uchwytu (Graphics card holder) z magnetyczną podstawą, aby podeprzeć kartę graficzną.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie śruby (Motherboard, Power, Hard disk).
- Przygotuj odpowiedni śrubokręt krzyżakowy.
- Zaplanuj rozmieszczenie kabli przed montażem płyty głównej.
- Upewnij się, że zasilacz jest kompatybilny z obudową.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Copper pillar
- Dystanse montażowe, które należy wkręcić w obudowę przed montażem płyty głównej, aby uniknąć zwarcia.
Ilustracje i schematy
- Schemat połączeń panelu I/O pokazuje, jak podłączyć kable Power SW, Reset SW, HDD LED oraz Power LED do odpowiednich pinów na płycie głównej.
- Rysunki montażowe pokazują kolejność instalacji wentylatorów, zasilacza i dysków.
Zgodność modelu
- Obudowa obsługuje standardowe zasilacze ATX.
- Wspiera montaż dysków 2.5" (SSD) oraz 3.5" (HDD).
