Instrukcja obsługi płyty indukcyjnej Vevor 23.6-inch Built-in Induction Cooktop
Szybki przewodnik po instalacji i obsłudze płyty indukcyjnej Vevor 23.6-inch. Dowiedz się, jak zamontować urządzenie, ustawić moc, korzystać z timera i rozwiązywać typowe problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Płyta indukcyjna Vevor 23.6-inch wymaga zasilania 120V. Do poprawnego działania niezbędne są naczynia z płaskim, magnetycznym dnem. Urządzenie wymaga otworu montażowego 590x350mm oraz zachowania 30-50mm przestrzeni wentylacyjnej. str. 2, 3, 4
Najważniejsze czynności
- Włączanie i obsługa str. 2
- Ustawianie timera str. 3
- Blokada rodzicielska str. 2
Pierwsze uruchomienie
- Podłączenie i sprawdzenie str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
E0
Brak garnka na płycie
str. 3
E1
Napięcie zbyt niskie (<60V)
str. 3
E2
Napięcie zbyt wysokie (>138V)
str. 3
E3
Przegrzanie powierzchni lub uszkodzenie czujnika
str. 3Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E0 | Brak garnka | Postaw garnek na płycie | str. 3 |
| E1 | Niskie napięcie | Sprawdź zasilanie | str. 3 |
| E2 | Wysokie napięcie | Sprawdź zasilanie | str. 3 |
| E3 | Przegrzanie | Poczekaj na ostygnięcie | str. 3 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V | Zasilanie | str. 2 |
| Moc | 1300W + 1300W | Moc znamionowa | str. 2 |
| Wymiary produktu | 600 x 360 x 78 mm | Wymiary zewnętrzne | str. 3 |
| Otwór montażowy | 590 x 350 x 150 mm | Wymiary wycięcia w blacie | str. 3 |
Gdzie szukać w PDF
- Panel sterowania i obsługa str. 2
- Instalacja i kody błędów str. 3
- Wentylacja i montaż str. 4
- Czyszczenie i rozwiązywanie problemów str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy płyty indukcyjnej Vevor 23.6-inch. Urządzenie wymaga zasilania 120V i oferuje moc 1300W na każdą strefę grzewczą. Płyta przeznaczona jest do zabudowy i wymaga odpowiedniej wentylacji.

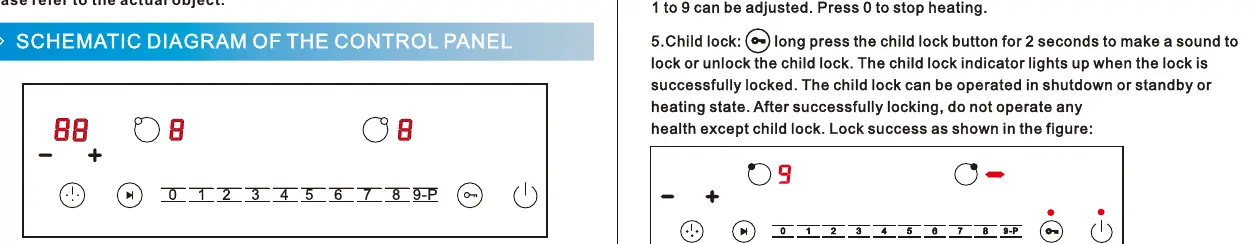

Panel sterowania i obsługa
Panel dotykowy umożliwia intuicyjne sterowanie płytą:
- Włączanie/Standby: Po podłączeniu do zasilania urządzenie przechodzi w tryb czuwania. Przycisk zasilania aktywuje płytę.
- Wybór strefy i moc: Wybierz strefę grzewczą, a następnie użyj suwaka lub przycisków numerycznych (1-9), aby ustawić poziom mocy.
- Timer: Pozwala ustawić czas wyłączenia (do 99 minut).
- Blokada rodzicielska: Przytrzymaj przycisk blokady przez 2 sekundy, aby zablokować lub odblokować panel.
- Pauza: Przycisk pauzy zatrzymuje grzanie z zachowaniem ustawień.
Instalacja i wentylacja
Prawidłowa instalacja jest kluczowa dla bezpieczeństwa i żywotności urządzenia:
- Wymiary otworu montażowego: 590 x 350 x 150 mm.
- Wymiary urządzenia: 600 x 360 x 78 mm (grubość 55 mm bez nóżek).

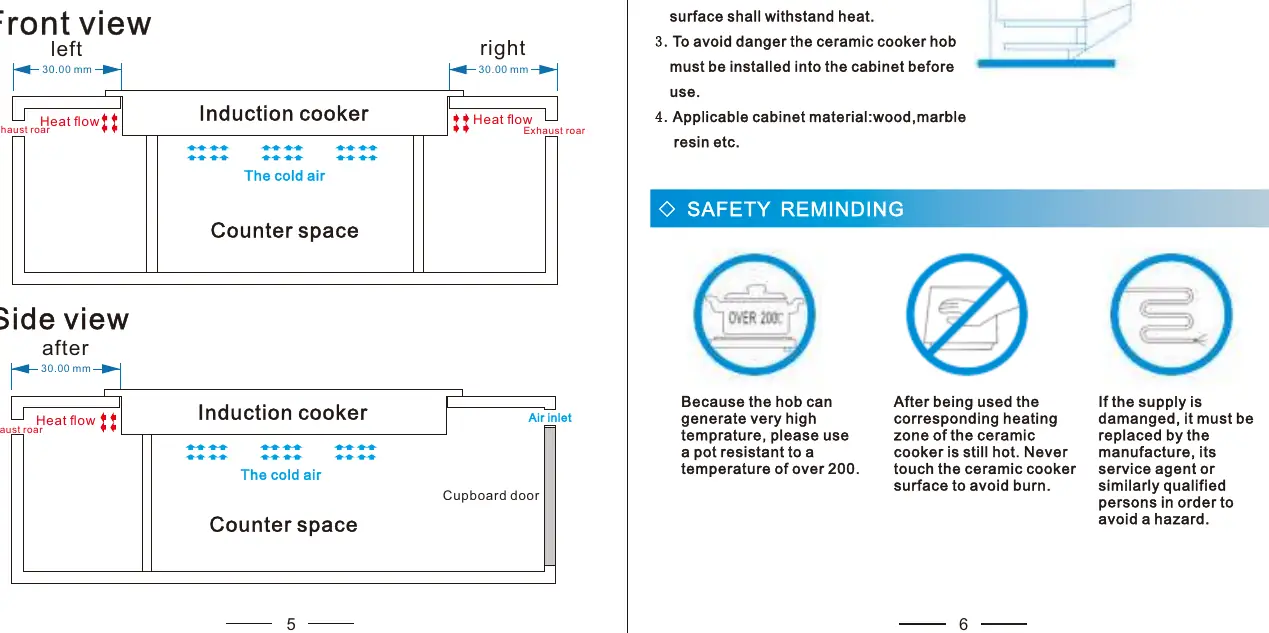

- Wentylacja: Należy zapewnić 30-50 mm wolnej przestrzeni po bokach i z tyłu urządzenia. Wloty i wyloty powietrza muszą być drożne i odseparowane od siebie.
- Materiał blatu: Powinien być odporny na wysoką temperaturę (np. drewno, marmur).
Czyszczenie i konserwacja
- Przed czyszczeniem zawsze odłącz urządzenie od zasilania i poczekaj, aż ostygnie.
- Używaj miękkiej, wilgotnej ściereczki i łagodnych detergentów.
- Nie używaj wody bezpośrednio na urządzenie, środków ściernych ani myjek parowych.
- Wloty powietrza można czyścić odkurzaczem.
Bezpieczeństwo
- Nie używaj urządzenia bez garnka.
- Jeśli powierzchnia jest pęknięta, natychmiast odłącz zasilanie.
- Nie stawiaj na płycie ciężkich przedmiotów ani nie używaj jej jako blatu roboczego.
- Po użyciu panel może być gorący (wyświetla się ostrzeżenie H).
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Brak wskaźnika świetlnego po włączeniu
Sprawdź połączenie kabla/terminala, czy nie ma przerwy w obwodzie lub czy bezpiecznik nie jest spalony.
Buczenie i brak grzania
Upewnij się, że używasz odpowiedniego garnka (magnetycznego) i że znajduje się on na środku strefy grzewczej.
Płyta nagle przerywa grzanie
Sprawdź, czy wloty/wyloty powietrza nie są zablokowane, czy nie zadziałało zabezpieczenie przed przegrzaniem lub czy nie upłynął czas timera.
Przed użyciem
- Upewnij się, że zasilanie wynosi 120V.
- Przygotuj otwór montażowy o wymiarach 590x350mm.
- Zapewnij 30-50mm przestrzeni wentylacyjnej wokół urządzenia.
- Używaj wyłącznie garnków z płaskim dnem, wykonanych z materiałów magnetycznych (np. żeliwo).
- Nie przekraczaj wagi 4kg dla gotowanych potraw.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Wymiary produktu
- 600 x 360 x 78 mm
Zgodność modelu
- Wymagane naczynia z dnem magnetycznym.
- Dno garnka musi być płaskie.
- Maksymalne obciążenie: 4 kg.
