Instrukcja obsługi ciągnika kompaktowego COX 928 Series 2

Kompletny przewodnik po instrukcji obsługi i katalogu części dla ciągników kompaktowych COX 928 Series 2 oraz 2/K1. Zawiera procedury operacyjne, wytyczne konserwacji oraz szczegółowe schematy montażowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera wytyczne dotyczące obsługi, konserwacji oraz szczegółowe schematy części dla ciągników kompaktowych COX 928 Series 2 i 2/K1. str. 12, 13

Najważniejsze czynności

  • Uruchamianie: Wyłącz przystawkę tnącą, użyj pedału sprzęgła. str. 12
  • Smarowanie: Co 25 godzin pracy. str. 13

Problemy i rozwiązania

Nierówne koszenie

Sprawdź ciśnienie w oponach (15 PSI).

str. 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Ciśnienie w oponach 15 PSI Zalecane ciśnienie dla opon przednich i tylnych. str. 13

Gdzie szukać w PDF

  • Instrukcja obsługi str. 12, 13
  • Katalog części str. 2, 3, 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje obsługi oraz szczegółowe schematy części dla ciągników kompaktowych COX 928 Series 2 oraz 928 Series 2/K1. Przed rozpoczęciem pracy należy upewnić się, że wszystkie śruby i nakrętki są dokręcone (szczególnie po pierwszej godzinie pracy). Operator powinien zawsze zachować ostrożność, trzymając ręce i stopy z dala od przystawki tnącej.

Obsługa ciągnika

Przed uruchomieniem silnika należy upewnić się, że przystawka tnąca jest wyłączona. W modelach wyposażonych w mikroprzełączniki, należy umieścić piętę na przełączniku znajdującym się z tyłu podnóżka.

  • Jazda: Prędkość regulowana jest za pomocą przepustnicy. Do jazdy do przodu i do tyłu służy pedał sprzęgła.
  • Hamowanie: Podczas jazdy do przodu, naciśnij pedał w kierunku biegu wstecznego, aż maszyna się zatrzyma, a następnie ustaw pedał w pozycji neutralnej. Hamulec postojowy powinien być używany tylko podczas postoju.
  • Wysokość koszenia: Dźwignia regulacji wysokości znajduje się po lewej stronie i może być używana podczas jazdy.

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla długiej żywotności urządzenia:

  • Smarowanie: Należy przeprowadzać co 25 godzin pracy. Smarować punkty takie jak: układ kierowniczy, przeguby, kolumnę kierowniczą, mechanizm regulacji wysokości oraz sworznie. Używać smaru Ampol MP red grease.
  • Wymiana oleju: Należy postępować zgodnie z instrukcją producenta silnika.
  • Paski napędowe: Naciąg paska silnika reguluje się poprzez poluzowanie śrub mocujących silnik i jego przesunięcie. Pasek przystawki tnącej jest samonastawny.
  • Opony: Zalecane ciśnienie wynosi około 15 PSI dla opon przednich i tylnych.
  • Akumulator: Utrzymywać poziom elektrolitu tuż nad płytami, uzupełniając wodą destylowaną.

Części i schematy

Instrukcja zawiera szczegółowe listy części wraz z rysunkami technicznymi (exploded views) dla następujących grup:

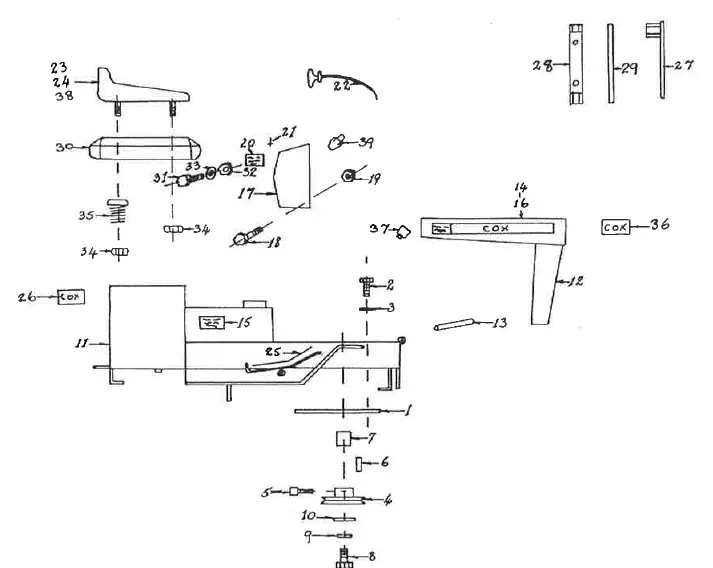

Schemat podwozia i elementów konstrukcyjnych
Schemat podwozia i elementów konstrukcyjnych
Schemat układu kierowniczego
Schemat układu kierowniczego

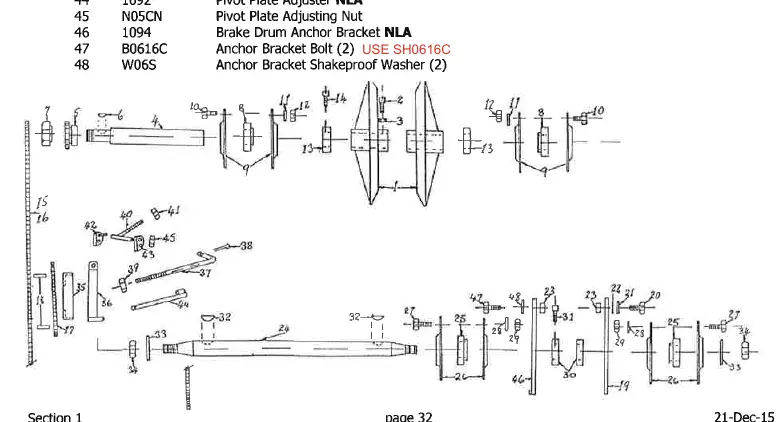

Schemat układu napędowego
Schemat układu napędowego

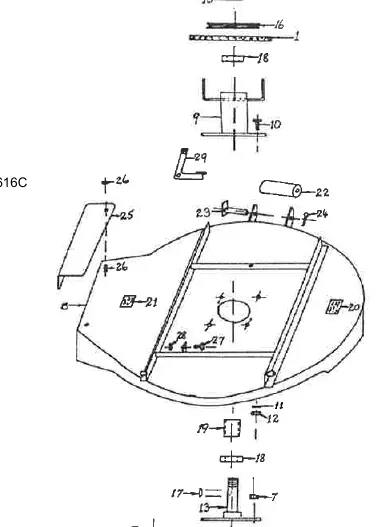

Schemat przystawki tnącej
Schemat przystawki tnącej
  • Podwozie i elementy konstrukcyjne
  • Układ kierowniczy
  • Koła przednie i tylne
  • Układ napędowy
  • Sprzęgło i przystawka tnąca

Praktyczna pomoc

Typowe problemy

Nierówne koszenie

Sprawdź ciśnienie w oponach (powinno wynosić ok. 15 PSI) oraz stan przystawki tnącej.

Ślizgający się pasek napędowy

Poluzuj śruby mocujące silnik i przesuń go, aby wyregulować naciąg paska.

Trudności z załączeniem przystawki tnącej

Sprawdź regulację cięgna rozłączającego i stan paska.

Przed użyciem

  • Sprawdź wszystkie śruby i nakrętki po pierwszej godzinie pracy.
  • Upewnij się, że przystawka tnąca jest wyłączona przed uruchomieniem silnika.
  • Sprawdź ciśnienie w oponach (ok. 15 PSI).
  • Upewnij się, że stopy i ręce są z dala od przystawki tnącej podczas pracy.

Parametry w praktyce

Ciśnienie w oponach
Zalecane 15 PSI dla opon przednich i tylnych.
Interwał smarowania
Co 25 godzin pracy.

Ilustracje i schematy

  • Schematy przedstawiają kolejność montażu części dla podwozia, układu kierowniczego, napędowego oraz przystawki tnącej.

Zgodność modelu

  • Części zamienne powinny być oryginalnymi częściami COX.
  • Modele 928 Series 2 i 2/K1 mogą posiadać różnice w osprzęcie (np. typ dźwigni rozłączającej).
