Instrukcja obsługi kosiarki akumulatorowej Greenworks PRO 19-inch 60V
Kompletny przewodnik użytkownika kosiarki Greenworks PRO 19-inch 60V. Dowiedz się, jak złożyć urządzenie, bezpiecznie kosić, wymieniać ostrza, przechowywać kosiarkę oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić kosiarkę, włóż kluczyk bezpieczeństwa, naciśnij i przytrzymaj przycisk startu, a następnie pociągnij dźwignię sterującą (bail switch) w stronę rączki. str. 10
Najważniejsze czynności
- Wymiana ostrza str. 11
- Regulacja wysokości koszenia str. 9
Pierwsze uruchomienie
- Rozpakowanie i montaż rączki str. 8, 9
Problemy i rozwiązania
Wysokie wibracje
Wymień ostrze na nowe.
str. 12Konserwacja i reset
- Czyszczenie i konserwacja str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 60 V | Napięcie zasilania | str. 12 |
| Szerokość platformy | 19" | Szerokość koszenia | str. 12 |
Gdzie szukać w PDF
- Instalacja str. 8, 9
- Konserwacja str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kosiarki akumulatorowej Greenworks PRO 19-inch 60V. Urządzenie przeznaczone jest wyłącznie do koszenia trawy w warunkach domowych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem koszenia na zboczach o nachyleniu większym niż 15 stopni oraz koniecznością usuwania przeszkód z terenu koszenia.
Opis urządzenia
Kosiarka składa się z następujących głównych elementów:
- Bail switch (dźwignia sterująca)
- Start button (przycisk uruchamiania)
- Upper handle (górna rączka)
- Side discharge chute (wyrzut boczny)
- Lower handle (dolna rączka)
- Battery door (pokrywa akumulatora)
Instalacja
Przed użyciem kosiarki należy wykonać następujące czynności montażowe:
- Rozkładanie dolnej rączki: Zwolnij rączkę z kołków blokujących, pociągnij do góry i zablokuj w otworach, a następnie dokręć pokrętła.
- Montaż górnej rączki: Dopasuj otwory w górnej i dolnej rączce, włóż blokady krzywkowe (cam locks) i dokręć pokrętła.
- Wyrzut boczny: Otwórz klapę wyrzutu bocznego, dopasuj wgłębienia wyrzutu do zawiasu i zamknij klapę.
- Wysokość koszenia: Użyj dźwigni regulacji wysokości, aby dostosować kosiarkę do warunków trawnika.
Obsługa

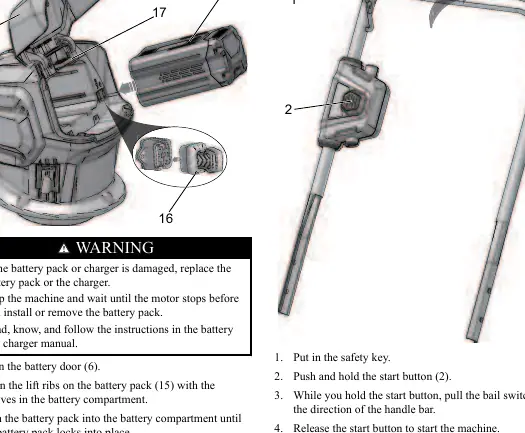

Aby uruchomić kosiarkę:
- Włóż kluczyk bezpieczeństwa.
- Naciśnij i przytrzymaj przycisk startu.
- Pociągnij dźwignię sterującą (bail switch) w stronę rączki.
- Zwolnij przycisk startu.
Aby zatrzymać urządzenie, wystarczy zwolnić dźwignię sterującą.
Konserwacja i przechowywanie
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności:
- Wymiana ostrza: Przed wymianą wyjmij akumulator i kluczyk bezpieczeństwa. Zablokuj ostrze kawałkiem drewna, odkręć śrubę mocującą i wymień ostrze na nowe, upewniając się, że strzałki na wentylatorze pasują do otworów w ostrzu.
- Czyszczenie: Po każdym użyciu usuń resztki trawy i brud. Nie używaj wody do mycia silnika.
- Przechowywanie: Złóż rączkę, wyjmij akumulator i kluczyk. Przechowuj w suchym miejscu, niedostępnym dla dzieci.
Praktyczna pomoc
Typowe problemy
Wysokie wibracje urządzenia
Ostrze jest niewyważone lub zużyte. Wymień ostrze na nowe.
Kosiarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany, czy kluczyk bezpieczeństwa jest włożony oraz czy dźwignia sterująca nie jest uszkodzona.
Nierówne koszenie
Trawnik jest nierówny lub wysokość koszenia jest źle ustawiona. Zmień wysokość kół.
Kosiarka zatrzymuje się podczas pracy
Zbyt niska wysokość koszenia, rozładowany akumulator, zapchany kanał wyrzutu lub przegrzanie silnika.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że ostrze jest ostre i nieuszkodzone.
- Usuń z trawnika kamienie, patyki i inne przedmioty.
- Sprawdź poziom naładowania akumulatora.
- Upewnij się, że kluczyk bezpieczeństwa jest włożony.
Parametry w praktyce
- Szerokość koszenia
- 19 cali (ok. 48 cm)
- Prędkość bez obciążenia
- 3300 obr./min
Ilustracje i schematy
- Schemat montażu rączki pokazuje użycie pokręteł i blokad krzywkowych.
- Rysunek wymiany ostrza wskazuje na śrubę mocującą i podkładkę dystansową.

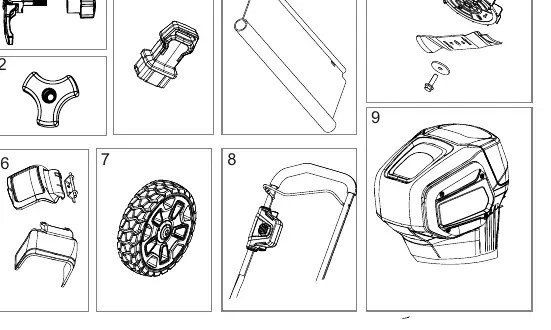

- Exploded view przedstawia wszystkie części zamienne z numerami katalogowymi.
Zgodność modelu
- Kompatybilne akumulatory: LB602, LB6025, LB603, LB604, LB605, LB606 oraz inne z serii BAC.
- Kompatybilne ładowarki: CAC801, CH60DP01, CH60R00, 60DPC10A oraz inne z serii CAC.
