Instrukcja obsługi kosiarki akumulatorowej Ryobi 20-cali 40V, głowicy napędowej i...
Kompletny przewodnik użytkownika dla kosiarki Ryobi 20-cali 40V (RY40HPLM06), głowicy napędowej (RY40HPPH02) oraz przystawki podkaszarki (RY40SS01). Zawiera instrukcje montażu, obsługi, konserwacji oraz rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące obsługi kosiarki RY40HPLM06, głowicy napędowej RY40HPPH02 oraz przystawki podkaszarki RY40SS01, w tym procedury montażu, uruchamiania, konserwacji i rozwiązywania problemów. str. 1, 53, 79
Najważniejsze czynności
- Montaż uchwytu kosiarki str. 12
- Łączenie przystawki z głowicą napędową str. 60
- Wymiana żyłki w podkaszarce str. 91
Pierwsze uruchomienie
- Włóż kluczyk startowy i naładowany akumulator. str. 14, 61, 75
Problemy i rozwiązania
Kosiarka nie startuje
Sprawdź naładowanie akumulatora, instalację kluczyka startowego oraz czystość komory baterii.
str. 19Konserwacja i reset
- Wymiana ostrza kosiarki str. 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie silnika | 40V DC | Napięcie zasilania | str. 11, 59, 87 |
Gdzie szukać w PDF
- Kosiarka RY40HPLM06 str. 1, 19
- Głowica napędowa RY40HPPH02 str. 53, 62
- Podkaszarka RY40SS01 str. 79, 92
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja obejmuje trzy produkty Ryobi 40V: kosiarkę 20-cali (RY40HPLM06), głowicę napędową (RY40HPPH02) oraz przystawkę podkaszarki (RY40SS01). Przed użyciem jakiegokolwiek urządzenia należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa, w tym unikanie pracy w deszczu, noszenie ochrony oczu oraz trzymanie dzieci i osób postronnych z dala od obszaru pracy.
Kosiarka akumulatorowa 20-cali 40V (RY40HPLM06)
Montaż i obsługa
- Montaż uchwytu: Rozłóż uchwyt, wyrównaj otwory, włóż śruby i dokręć nakrętki za pomocą dołączonego klucza.

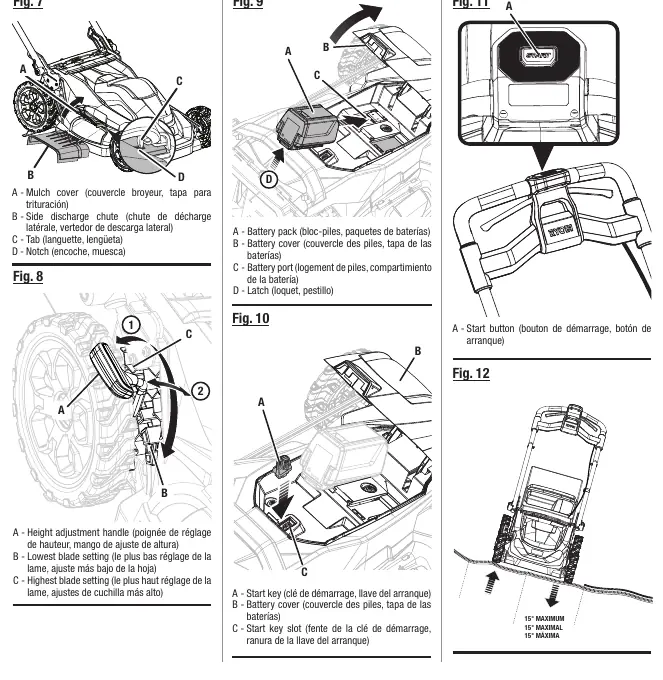

- Uruchamianie: Włóż kluczyk startowy, zainstaluj akumulator, wciśnij przycisk startu i pociągnij pałąk (bail).
- Regulacja wysokości: Użyj dźwigni regulacji wysokości, aby ustawić ostrze na odpowiednim poziomie (od 1 do 4 cali).
- Mulczowanie vs. zbieranie: Upewnij się, że klapa mulczująca jest ustawiona zgodnie z wybranym trybem pracy.
Głowica napędowa 40V (RY40HPPH02)
Obsługa
- Montaż przystawek: Poluzuj pokrętło na złączu, wciśnij przycisk na przystawce i wsuń ją do głowicy, aż przycisk zablokuje się w otworze pozycjonującym. Dokręć pokrętło.
- Uruchamianie: Wybierz prędkość (HI/LOW), wciśnij blokadę spustu, a następnie wciśnij spust włącznika.

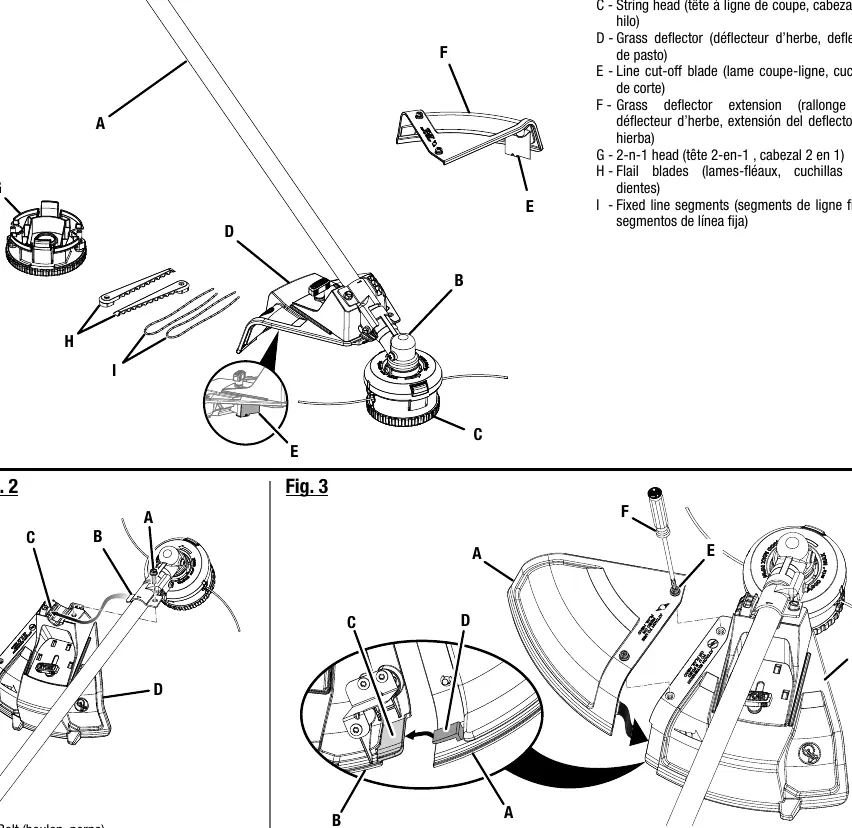

Przystawka podkaszarki (RY40SS01)
Obsługa i konserwacja
- Regulacja średnicy cięcia: Przesuwaj szynę osłony, aby dostosować średnicę cięcia (15-17 cali).
- Wymiana żyłki: Ustaw białe znaczniki na pokrętle, włóż żyłkę przez przelotkę i nawiń ją, obracając pokrętło zgodnie z ruchem wskazówek zegara.
- Ostrze do przycinania żyłki: Znajduje się na deflektorze trawy i automatycznie przycina żyłkę do odpowiedniej długości.
Konserwacja i przechowywanie
Po każdym użyciu wyczyść urządzenie z resztek trawy i brudu. Nie używaj wody ani myjek ciśnieniowych. Przechowuj w suchym, zamkniętym miejscu, poza zasięgiem dzieci. Wyjmij akumulator i kluczyk startowy przed przechowywaniem lub serwisowaniem.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony, oraz czy kluczyk startowy jest zainstalowany.
Żyłka podkaszarki nie wysuwa się
Sprawdź, czy żyłka nie jest splątana na szpuli lub czy nie skończyła się. W razie potrzeby nawiń nową żyłkę.
Kosiarka wibruje
Sprawdź, czy ostrze nie jest uszkodzone lub niewyważone. W razie potrzeby wymień ostrze.
Przed użyciem
- Naładuj akumulator do pełna.
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że ostrze lub przystawka są poprawnie zamontowane.
- Oczyść obszar pracy z kamieni, patyków i innych przedmiotów.
- Załóż okulary ochronne.
Parametry w praktyce
- Szerokość koszenia (kosiarka)
- 20 cali (ok. 50,8 cm).
- Szerokość cięcia (podkaszarka)
- Regulowana od 15 do 17 cali.
Ilustracje i schematy

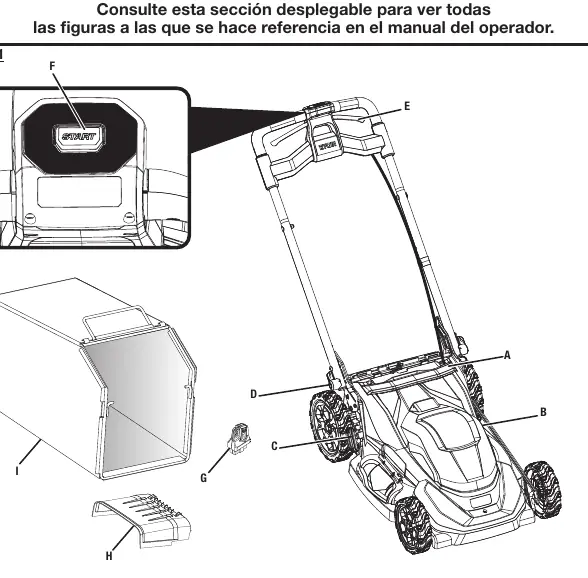

- Fig. 1 (Kosiarka): Pokazuje elementy sterujące, w tym przycisk startu i pałąk.

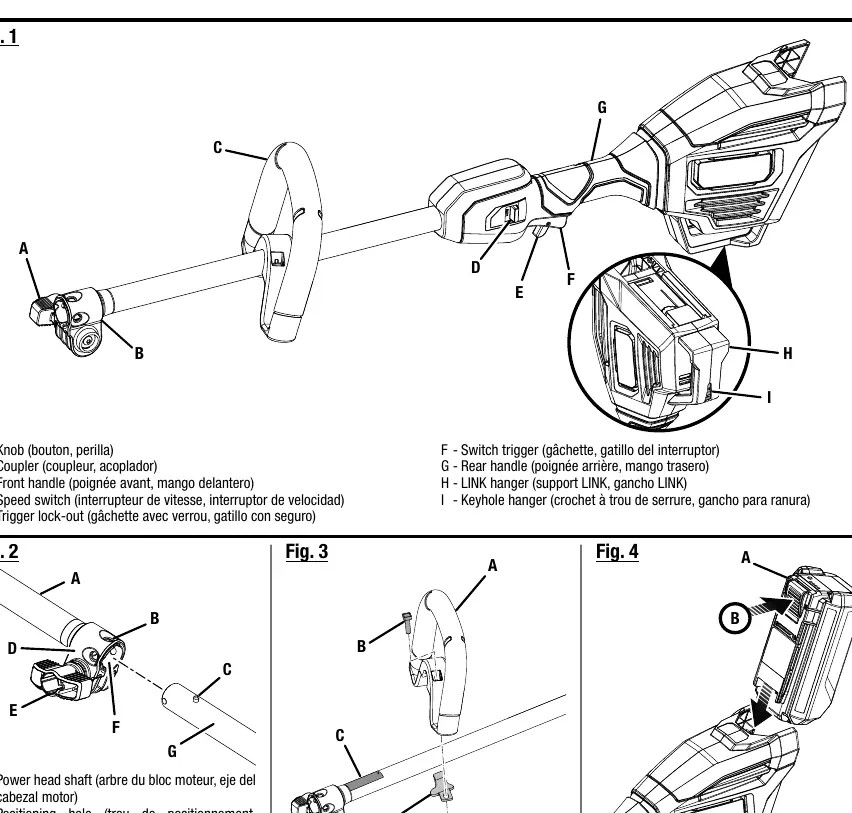

- Fig. 2 (Głowica): Pokazuje sposób łączenia głowicy z przystawką.
- Fig. 12 (Podkaszarka): Pokazuje sposób wymiany żyłki.
Zgodność modelu
- Głowica napędowa RY40HPPH02 jest kompatybilna tylko z przystawkami Ryobi EXPAND-IT.
- Używaj tylko akumulatorów i ładowarek Ryobi 40V.
