Instrukcja obsługi wiertarko-wkrętarki Ryobi PCL206 18V

Szybki przewodnik po obsłudze wiertarko-wkrętarki Ryobi PCL206 18V. Dowiedz się, jak montować wiertła, ustawiać moment obrotowy, zmieniać prędkość i bezpiecznie korzystać z urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wiertarko-wkrętarka Ryobi PCL206 to narzędzie 18V z dwubiegową przekładnią. Służy do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych oraz do wkręcania wkrętów. str. 1, 6

Najważniejsze czynności

  • Wkładanie akumulatora str. 7
  • Wymiana wiertła str. 7
  • Zmiana prędkości str. 7

Pierwsze uruchomienie

  • Naładuj akumulator, włóż go do narzędzia, ustaw kierunek obrotów i wybierz bieg. str. 6, 7

Problemy i rozwiązania

Wiertło się ślizga

Dokręć uchwyt bezkluczykowy.

str. 7
Narzędzie nie startuje

Sprawdź przełącznik kierunku (musi być w lewo lub prawo, nie w środku).

str. 6

Konserwacja i reset

  • Używaj czystej szmatki do czyszczenia, unikaj rozpuszczalników. str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 18V Napięcie zasilania str. 1
Uchwyt 1/2 cala (13 mm) Maksymalna średnica chwytu wiertła str. 1

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Zasady bezpieczeństwa str. 2, 3, 4
  • Ilustracje str. 26, 27
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Elementy sterujące wiertarko-wkrętarki Strona 26 Montaż akumulatora Strona 26 Obsługa uchwytu bezkluczykowego Strona 27 Przełącznik biegów Strona 27 Regulacja momentu obrotowego Strona 27 Wiercenie Strona 27

Najważniejsze informacje z instrukcji

Wiertarko-wkrętarka Ryobi PCL206 to narzędzie zasilane akumulatorem 18V, przeznaczone do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych oraz do wkręcania wkrętów. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością noszenia ochrony oczu i usuwania akumulatora podczas wymiany akcesoriów lub gdy narzędzie nie jest używane.

Opis urządzenia

Urządzenie wyposażone jest w:

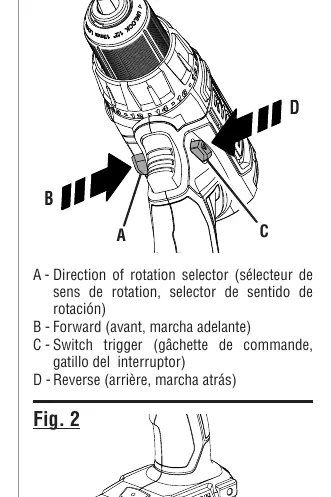

Elementy sterujące wiertarko-wkrętarki
Elementy sterujące wiertarko-wkrętarki
  • Spust włącznika: Reguluje prędkość obrotową (im mocniej naciśnięty, tym wyższa prędkość).
  • Przełącznik kierunku obrotów: Ustawiany w lewo (wiercenie), w prawo (wykręcanie) lub w pozycji środkowej (blokada).
  • Uchwyt bezkluczykowy: Do szybkiej wymiany wierteł i końcówek wkrętakowych.
  • Przełącznik biegów: Pozwala wybrać między niską prędkością (1) a wysoką prędkością (2).
  • Pierścień regulacji momentu obrotowego: Umożliwia dostosowanie siły dokręcania do rodzaju materiału i rozmiaru wkręta.

Montaż i przygotowanie

Aby przygotować narzędzie do pracy:

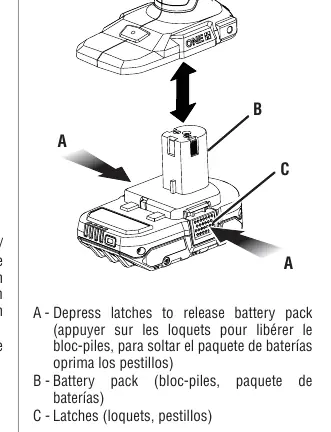

Montaż akumulatora
Montaż akumulatora

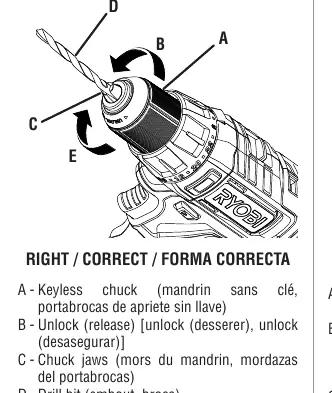

Obsługa uchwytu bezkluczykowego
Obsługa uchwytu bezkluczykowego
  1. Akumulator: Wsuń akumulator w podstawę narzędzia, aż zatrzaski po obu stronach klikną, zabezpieczając go.
  2. Wiertła: Zablokuj spust włącznika (pozycja środkowa). Otwórz uchwyt bezkluczykowy, obracając go w lewo. Włóż wiertło prosto do uchwytu, a następnie dokręć uchwyt w prawo, aż wiertło będzie pewnie zamocowane. Nie używaj klucza do dokręcania uchwytu.

Obsługa

Podczas pracy należy pamiętać o następujących ustawieniach:

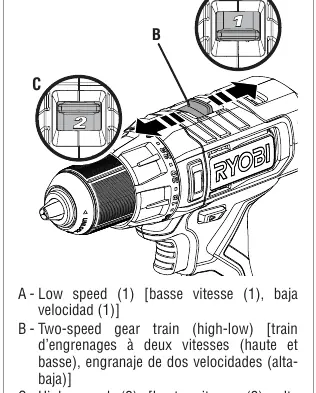

Przełącznik biegów
Przełącznik biegów

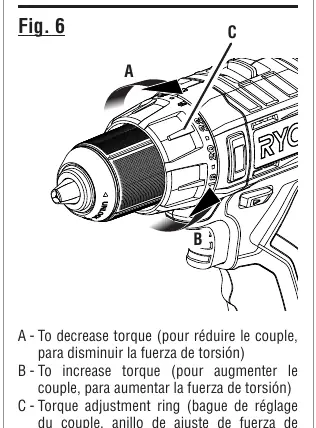

Regulacja momentu obrotowego
Regulacja momentu obrotowego
Wiercenie
Wiercenie
  • Wybór prędkości: Użyj biegu 1 (niska prędkość) dla prac wymagających dużego momentu obrotowego (np. wkręcanie w twarde materiały, wiercenie w metalu). Użyj biegu 2 (wysoka prędkość) do szybkiego wiercenia w drewnie.
  • Regulacja momentu: Obróć pierścień regulacji. Ustawienia 1-4 służą do małych wkrętów, 17-23 do dużych wkrętów, a ikona wiertła do ciężkich prac wiertarskich.
  • Wiercenie: Zawsze zaczynaj wiercenie na niskiej prędkości, aby wiertło nie ześlizgnęło się z punktu startowego. W przypadku wiercenia w metalu, użyj oleju chłodzącego.

Konserwacja

Utrzymuj narzędzie w czystości, używając czystej szmatki do usuwania pyłu i brudu. Unikaj stosowania rozpuszczalników, które mogą uszkodzić plastikowe elementy obudowy. W przypadku problemów z działaniem, serwisowanie powinno być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.

Informacje o producencie

Ryobi

Profil marki
Strona producenta https://www.ryobi.com Wsparcie https://www.ryobi.com/support Manuale producenta https://www.ryobi.com/support

Praktyczna pomoc

Typowe problemy

Wiertło ślizga się w uchwycie

Upewnij się, że wiertło jest włożone prosto do szczęk uchwytu i dokręć uchwyt bezkluczykowy z odpowiednią siłą.

Narzędzie nie uruchamia się

Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).

Przegrzewanie się narzędzia

Praca na niskich obrotach pod stałym obciążeniem może powodować przegrzanie. Pozwól narzędziu ostygnąć, uruchamiając je bez obciążenia na pełnej prędkości.

Przed użyciem

  • Naładuj akumulator zgodnie z instrukcją ładowarki.
  • Załóż okulary ochronne z osłonami bocznymi.
  • Upewnij się, że przełącznik kierunku obrotów jest ustawiony w wybranym kierunku (nie w pozycji środkowej).
  • Sprawdź, czy wiertło jest odpowiednio zamocowane w uchwycie.
  • Wybierz odpowiedni bieg (1 lub 2) dla planowanej pracy.

Parametry w praktyce

Ustawienia momentu 1-4
Do wkręcania małych wkrętów.
Ustawienia momentu 17-23
Do wkręcania dużych wkrętów.

Ilustracje i schematy

  • Fig 1: Elementy sterujące (spust, przełącznik kierunku, uchwyt).
  • Fig 2: Montaż i demontaż akumulatora.
  • Fig 3-4: Prawidłowe mocowanie wiertła w uchwycie bezkluczykowym.
  • Fig 5: Przełącznik biegów (1 i 2).
  • Fig 6: Pierścień regulacji momentu obrotowego.

Zgodność modelu

  • Używaj wyłącznie akumulatorów i ładowarek wymienionych w suplemencie 987000-432.
