Instrukcja obsługi wkrętarki akumulatorowej Bosch EXACT ION
Kompletny przewodnik po instrukcji obsługi przemysłowej wkrętarki akumulatorowej Bosch EXACT ION. Dowiedz się, jak bezpiecznie używać, konfigurować, ustawiać moment obrotowy i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przemysłowa wkrętarka akumulatorowa Bosch EXACT ION służy do precyzyjnego wkręcania i wykręcania śrub, nakrętek i innych połączeń gwintowanych w środowisku przemysłowym. Posiada sprzęgło wyłączające, które automatycznie zatrzymuje silnik po osiągnięciu zadanego momentu obrotowego. str. 8, 16
Najważniejsze czynności
- Ustawianie momentu obrotowego: Użyj dołączonego narzędzia nastawczego (14), aby obrócić podkładkę nastawczą (15) wewnątrz sprzęgła. str. 11, 19
- Wymiana narzędzia: Pociągnij tuleję szybkowymiennego uchwytu (2) do przodu, aby włożyć lub wyjąć bit. str. 11, 18
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10, 17
Problemy i rozwiązania
Wskaźnik LED miga na czerwono i słychać sygnał dźwiękowy
Nie osiągnięto ustawionego momentu obrotowego. Powtórz wkręcanie.
str. 12, 19Konserwacja i reset
- Po 100 000 wkręceń naoliw ruchome części sprzęgła wyłączającego olejem SAE 10/SAE 20. str. 12, 19
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 9, 16 |
Gdzie szukać w PDF
- Opis urządzenia str. 3
- Dane techniczne str. 9, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przemysłowa wkrętarka akumulatorowa Bosch EXACT ION jest przeznaczona do wkręcania i wykręcania śrub, nakrętek i innych połączeń gwintowanych w środowisku przemysłowym. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń. Narzędzie posiada sprzęgło wyłączające, które automatycznie zatrzymuje silnik po osiągnięciu ustawionego momentu obrotowego.

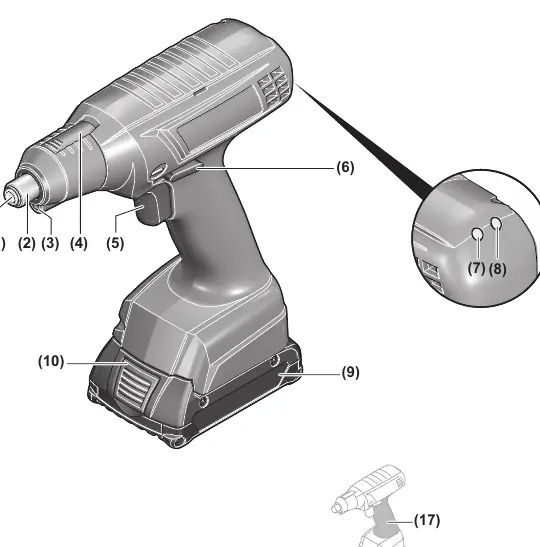

Opis urządzenia
Główne elementy urządzenia to:
- Uchwyt narzędziowy (1)
- Szybkowymienne uchwyt (2)
- Oświetlenie robocze (3)
- Przełącznik wstępnego wyboru momentu obrotowego (4)
- Włącznik/wyłącznik (5)
- Przełącznik kierunku obrotów (6)
- Wskaźnik stanu naładowania akumulatora (7)
- Wskaźnik LED wkręcania (8)
Montaż
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator. Aby zamontować zaczep do zawieszenia (11), należy go nałożyć na urządzenie i zatrzasnąć w otworach (12).
Obsługa
Przed uruchomieniem należy ustawić kierunek obrotów za pomocą przełącznika (6). Aby włączyć urządzenie, należy nacisnąć włącznik/wyłącznik (5) do oporu. Urządzenie wyłączy się automatycznie po osiągnięciu ustawionego momentu obrotowego.

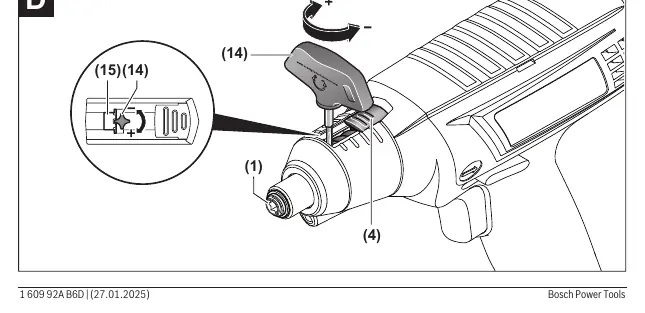

Ustawianie momentu obrotowego
Moment obrotowy zależy od naprężenia sprężyny sprzęgła wyłączającego. Do ustawienia indywidualnego momentu obrotowego należy użyć dołączonego narzędzia nastawczego (14). Należy przesunąć suwak (4) do tyłu, włożyć narzędzie nastawcze w uchwyt (1) i obracać, aż w otworze obudowy pojawi się podkładka nastawcza (15), w której należy umieścić narzędzie i dokonać regulacji.
Konserwacja
Należy regularnie czyścić elektronarzędzie i otwory wentylacyjne. Po pierwszych 150 godzinach pracy należy wyczyścić przekładnię i nasmarować ją specjalnym smarem Bosch. Po 100 000 wkręceń należy naoliwić ruchome części sprzęgła wyłączającego olejem silnikowym SAE 10/SAE 20 i nasmarować części ślizgowe smarem Molykote.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź stan naładowania akumulatora lub czy przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada włączania).
Wskaźnik LED świeci na czerwono i słychać sygnał dźwiękowy
Nie osiągnięto ustawionego momentu obrotowego. Należy powtórzyć operację wkręcania.
Narzędzie przegrzewa się
Poczekaj, aż wskaźnik przestanie migać, zanim ponownie uruchomisz urządzenie.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że bit jest poprawnie zamocowany w uchwycie
- Ustaw odpowiedni kierunek obrotów
- Ustaw wymagany moment obrotowy za pomocą narzędzia nastawczego
Parametry w praktyce
- Zakres momentu obrotowego
- Zależny od modelu (od 0,5-2 Nm do 2-12 Nm)
- Stopień ochrony
- IP 20
Ilustracje i schematy
- Rysunek A: Montaż zaczepu do zawieszenia
- Rysunek B: Wymiana narzędzia roboczego
- Rysunek C: Ustawianie kierunku obrotów
- Rysunek D: Ustawianie momentu obrotowego
- Rysunek E: Oznaczanie ustawienia momentu obrotowego
Zgodność modelu
- Kompatybilne z akumulatorami GBA 18V oraz ProCORE18V (z wyjątkiem ProCORE18V+ 8.0Ah)
