Instrukcja obsługi wiertarko-wkrętarki Bosch AdvancedDrill 18V-80 / AdvancedImpact 18V-80
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarek Bosch AdvancedDrill 18V-80 oraz AdvancedImpact 18V-80. Dowiedz się, jak bezpiecznie montować akcesoria, ustawiać tryby pracy i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarki Bosch AdvancedDrill 18V-80 i AdvancedImpact 18V-80 służą do wkręcania/wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model AdvancedImpact posiada dodatkowo funkcję wiercenia z udarem w murze. str. 10, 17
Najważniejsze czynności
- Wymiana narzędzia str. 12, 20
- Wybór trybu pracy str. 13, 14
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 12, 19
Problemy i rozwiązania
Przegrzanie
Lassen Sie den Akku und das Elektrowerkzeug abkühlen.
str. 12, 19Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 10, 18 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek Bosch AdvancedDrill 18V-80 oraz AdvancedImpact 18V-80. Przed pierwszym użyciem należy w pełni naładować akumulator. Urządzenie posiada funkcję automatycznej blokady wrzeciona (Auto-Lock) oraz zabezpieczenie przed przeciążeniem.

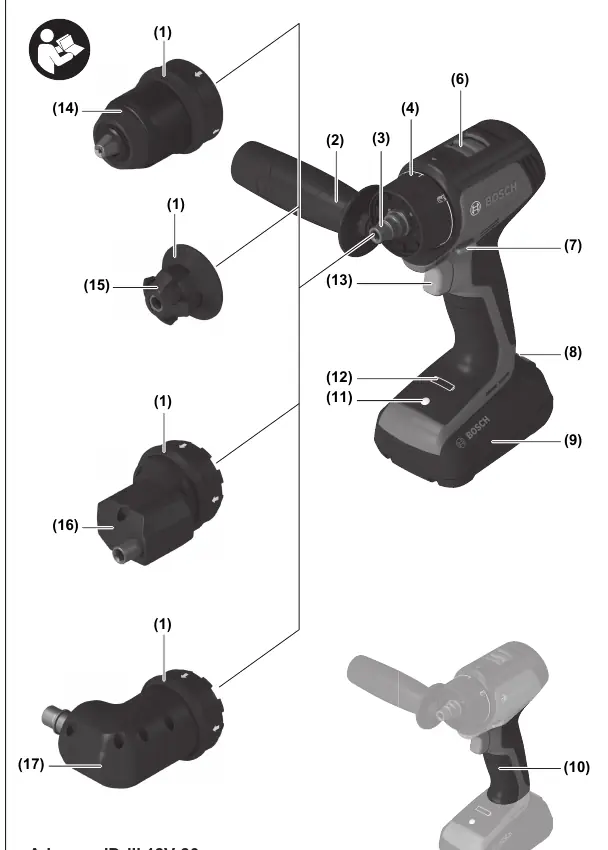

Opis urządzenia
Główne elementy urządzenia to:
- Uchwyt narzędziowy (3)
- Pierścień wyboru momentu obrotowego (4)
- Przełącznik biegów (6)
- Przełącznik kierunku obrotów (7)
- Włącznik/wyłącznik (13)
- Oświetlenie robocze (11)
Montaż
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Dodatkowy uchwyt (2) można zamontować po prawej lub lewej stronie głowicy przekładni. Wymienne nasadki (np. uchwyt wiertarski, nasadka kątowa) montuje się w uchwycie narzędziowym (3) aż do słyszalnego kliknięcia.
Obsługa
Kierunek obrotów zmienia się przełącznikiem (7). Moment obrotowy ustawia się pierścieniem (4). Bieg I służy do prac z dużym średnicą wiercenia lub wkręcania, bieg II do wiercenia z mniejszymi średnicami. W modelu AdvancedImpact 18V-80 tryb pracy (wkręcanie, wiercenie, wiercenie z udarem) wybiera się pierścieniem (5).
Akumulator
Stan naładowania można sprawdzić za pomocą wskaźnika na urządzeniu lub na samym akumulatorze. Jeśli wskaźnik na urządzeniu miga szybko, oznacza to aktywację ochrony przed przeciążeniem. Jeśli miga tylko środkowa dioda, temperatura jest poza zakresem roboczym.
Konserwacja i serwis
Urządzenie i otwory wentylacyjne należy utrzymywać w czystości. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Bezpieczeństwo
Należy przestrzegać wszystkich ogólnych zasad bezpieczeństwa dla elektronarzędzi, w tym używania ochrony słuchu przy wierceniu z udarem oraz trzymania urządzenia za izolowane powierzchnie chwytowe podczas prac, w których wiertło może natrafić na ukryte przewody.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź stan naładowania akumulatora i czy jest poprawnie włożony.
Przegrzewanie się
Pozwól urządzeniu ostygnąć; sprawdź, czy otwory wentylacyjne nie są zatkane.
Wiertło lub bit wypada z uchwytu
Upewnij się, że jest poprawnie włożony do uchwytu narzędziowego (3) i zablokowany.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że wiertło lub bit jest poprawnie zamocowany.
- Wybierz odpowiedni bieg (I lub II).
- Ustaw odpowiedni tryb pracy (wkręcanie, wiercenie, wiercenie z udarem).
Parametry w praktyce
- Maks. moment obrotowy
- Siła dokręcania (78 Nm dla AdvancedDrill, 82 Nm dla AdvancedImpact).
- Prędkość obrotowa
- 0-500 obr./min (1. bieg), 0-1950 obr./min (2. bieg).
Ilustracje i schematy
- (3) Uchwyt narzędziowy
- (4) Pierścień wyboru momentu obrotowego
- (6) Przełącznik biegów
- (7) Przełącznik kierunku obrotów
- (13) Włącznik/wyłącznik
Zgodność modelu
- AdvancedImpact 18V-80 posiada funkcję wiercenia z udarem.
- Używaj tylko akumulatorów PBA 18V.
