Instrukcja obsługi wiertarko-wkrętarki Ryobi P201
Kompletny przewodnik użytkownika dla wiertarko-wkrętarki Ryobi P201. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, ładować akumulator, wymieniać wiertła, regulować moment obrotowy i przeprowadzać konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Ryobi P201 to narzędzie 18V z 24-stopniową regulacją momentu obrotowego. Ładowanie akumulatora sygnalizowane jest diodami na ładowarce (czerwona - ładowanie, zielona - gotowe). str. 1, 8, 11
Najważniejsze czynności
- Ładowanie akumulatora str. 11
- Wymiana wiertła str. 14
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem, aż zaświeci się zielona dioda. str. 11
Problemy i rozwiązania
Akumulator nie ładuje się
Sprawdź diody na ładowarce. Jeśli brak diod, urządzenie może być uszkodzone.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V DC | Zasilanie silnika | str. 8 |
| Prędkość obrotowa | 0-440 / 0-1600 obr./min | Prędkość bez obciążenia | str. 8 |
Gdzie szukać w PDF
- Opis funkcji str. 8, 9
- Ładowanie str. 11, 12
- Konserwacja str. 19, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka Ryobi P201 to narzędzie 18V z dwubiegową przekładnią. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, szczególnie dotyczącymi akumulatorów i ładowarek. Urządzenie jest przeznaczone do wiercenia w drewnie, metalu, ceramice, plastiku oraz do wkręcania śrub.
Opis urządzenia
Urządzenie posiada następujące elementy sterujące:
- Keyless chuck: Uchwyt bezkluczykowy do szybkiej wymiany wierteł.
- Torque adjustment ring: Pierścień regulacji momentu obrotowego (24 pozycje).

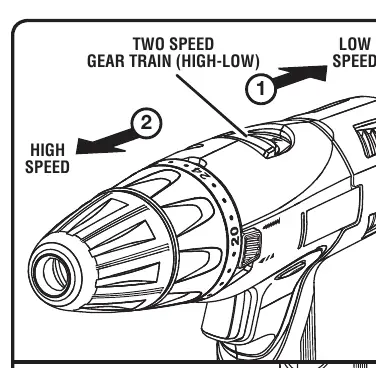

- Two-speed gear train: Przełącznik biegów (1 - wysoki moment, 2 - wysoka prędkość).
- Quick mode selector: Przełącznik trybu pracy (wiercenie/wkręcanie).
- Magnetic bit holder: Magnetyczny uchwyt na bity.

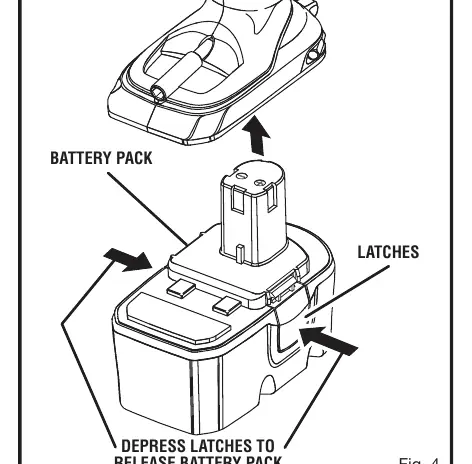

Ładowanie akumulatora
Akumulatory są dostarczane w stanie niskiego naładowania. Aby naładować akumulator:
- Podłącz ładowarkę do zasilania (120V, 60Hz).
- Włóż akumulator, wyrównując żebra na akumulatorze z rowkiem w ładowarce.
- Czerwona dioda oznacza szybkie ładowanie.
- Zielona dioda oznacza pełne naładowanie i przejście w tryb podtrzymania.
Jeśli świecą żółta i zielona dioda, akumulator jest głęboko rozładowany lub uszkodzony. Pozostaw go w ładowarce na 15-30 minut.
Obsługa
Wiertarko-wkrętarka posiada 24-stopniowe sprzęgło. Użyj trybu wiercenia (Drill mode) do wiercenia i trybu wkręcania (Drive mode) do wkrętów. Przełącznik biegów: 1 (niski) dla wysokiego momentu, 2 (wysoki) dla szybkiego wiercenia.
Konserwacja

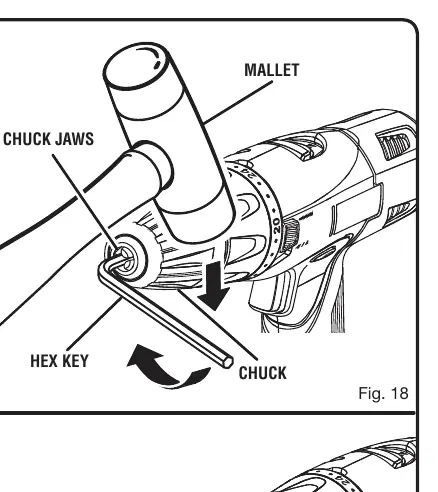

Wymiana uchwytu (chuck): Zablokuj spust, włóż klucz imbusowy 5/16 cala, uderz lekko młotkiem w kierunku zgodnym z ruchem wskazówek zegara, aby poluzować śrubę (lewy gwint). Następnie wykręć śrubę i odkręć uchwyt.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy diody na ładowarce świecą. Jeśli nie, ładowarka lub akumulator mogą być uszkodzone. Jeśli świecą żółta i zielona, akumulator jest głęboko rozładowany - zostaw w ładowarce na 15-30 min.
Wiertło wypada lub ślizga się
Upewnij się, że wiertło jest włożone prosto i uchwyt jest mocno dokręcony.
Wiertarka przegrzewa się przy niskich obrotach
Unikaj długotrwałej pracy na niskich obrotach. Schłodź narzędzie, uruchamiając je bez obciążenia na pełnych obrotach.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wiertło jest poprawnie zamocowane.
- Ustaw przełącznik kierunku obrotów w odpowiedniej pozycji.
- Wybierz odpowiedni bieg (1 lub 2) i tryb (wiercenie/wkręcanie).
- Załóż okulary ochronne.
Parametry w praktyce
- 0-440/0-1,600/min
- Prędkość obrotowa bez obciążenia na 1. i 2. biegu.
Ilustracje i schematy

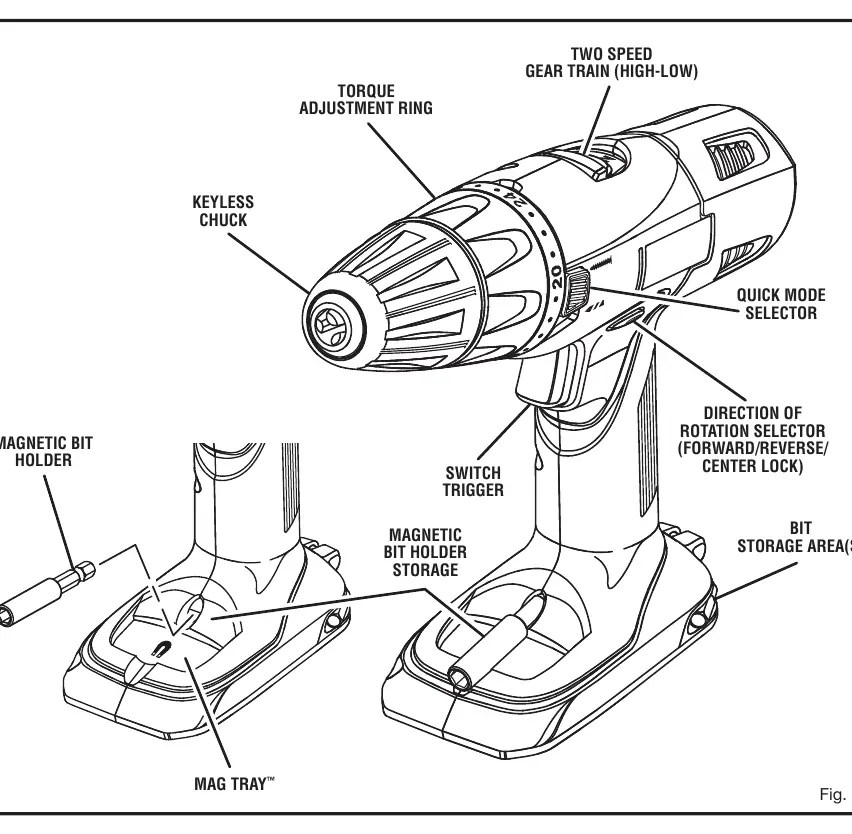

- Rysunek 1: Schemat budowy wiertarki z opisem elementów.

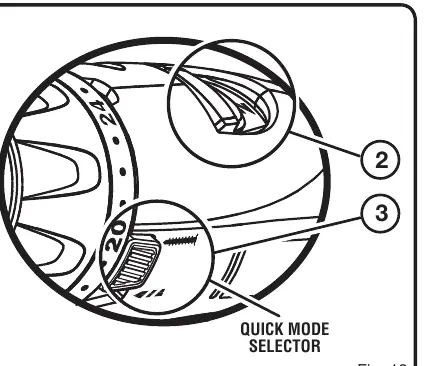

- Rysunek 12-13: Wybór trybu pracy i ustawienia prędkości.
- Rysunek 18-20: Procedura wymiany uchwytu wiertarskiego.
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek Ryobi dedykowanych dla tego modelu (P100/P110).
