Instrukcja obsługi ładowarki akumulatorów Craftsman 12V-19.2V
Szybki przewodnik po ładowarce akumulatorów Craftsman 12V-19.2V (model 315.CH2030). Dowiedz się, jak bezpiecznie ładować akumulatory, interpretować diody LED oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy ładowarki akumulatorów Craftsman 12V-19.2V (model 315.CH2030). Urządzenie jest przeznaczone do ładowania akumulatorów litowo-jonowych (Li-Ion) oraz niklowo-kadmowych (Ni-Cd). Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub pożaru.
Opis urządzenia i funkcje
Ładowarka posiada wskaźniki LED informujące o stanie pracy oraz tryb oszczędzania energii (Energy Save Mode), który aktywuje się po naładowaniu akumulatora. Urządzenie można zamontować na ścianie za pomocą otworu typu "bocallave" (wymagane śruby w rozstawie 105 mm / 4-1/8 cala).
Ładowanie akumulatora
- Podłącz ładowarkę do źródła zasilania (120V AC, 60Hz).
- Dopasuj żebra na akumulatorze do rowków w ładowarce i wsuń akumulator.
- Dociśnij akumulator, aby styki zostały prawidłowo połączone. Zatrzaski powinny wskoczyć na swoje miejsce.
- Ładowanie rozpocznie się automatycznie. Jeśli akumulator jest gorący lub zimny, ładowarka poczeka, aż osiągnie on odpowiednią temperaturę przed rozpoczęciem szybkiego ładowania.
- Po zakończeniu ładowania dioda LED zmieni stan na "w pełni naładowany", a następnie ładowarka przejdzie w tryb oszczędzania energii.
Interpretacja diod LED
Stan ładowarki i akumulatora jest sygnalizowany przez diody LED:
- Czerwona świeci, zielona wyłączona: Zasilanie włączone.
- Czerwona miga, zielona wyłączona: Testowanie akumulatora (lub akumulator jest zbyt gorący/zimny).
- Czerwona przygasa, zielona wyłączona: Akumulator lub ładowarka uszkodzona.
- Czerwona świeci, zielona miga: Trwa ładowanie.
- Czerwona wyłączona, zielona świeci: Akumulator w pełni naładowany.
- Czerwona wyłączona, zielona przygasa: Tryb oszczędzania energii (akumulator w pełni naładowany).
Konserwacja i przechowywanie
Zawsze wyjmuj akumulator przed czyszczeniem lub przechowywaniem ładowarki. Do czyszczenia obudowy używaj czystej szmatki. Unikaj stosowania rozpuszczalników, które mogą uszkodzić plastikowe elementy. Nie dopuszczaj do kontaktu z benzyną, olejami lub produktami ropopochodnymi.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brak świecenia diod LED podczas ładowania
Wyjmij akumulator z ładowarki, aby uniknąć uszkodzenia. Nie wkładaj kolejnego akumulatora. Zwróć ładowarkę i akumulator do autoryzowanego serwisu.
Dioda LED wskazuje 'Defective' (uszkodzony)
Wyjmij i włóż akumulator ponownie. Jeśli problem się powtarza, spróbuj naładować inny akumulator. Jeśli inny akumulator również wykazuje błąd, ładowarka może być uszkodzona.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 120V AC.
- Upewnij się, że ładowarka nie jest uszkodzona (przewód, wtyczka).
- Sprawdź, czy akumulator jest kompatybilny (12V-19.2V Craftsman).
- Upewnij się, że miejsce ładowania jest dobrze wentylowane i ma temperaturę pokojową (50°F - 96°F / 10°C - 35.5°C).
Parametry w praktyce
- 12V - 19.2V DC
- Zakres napięcia obsługiwanych akumulatorów.
- Energy Save Mode
- Tryb oszczędzania energii, w który ładowarka wchodzi po naładowaniu akumulatora, aby chronić ogniwa.
Ilustracje i schematy
- Fig. 1: Widok ładowarki z oznaczeniem portu akumulatora i otworów montażowych.

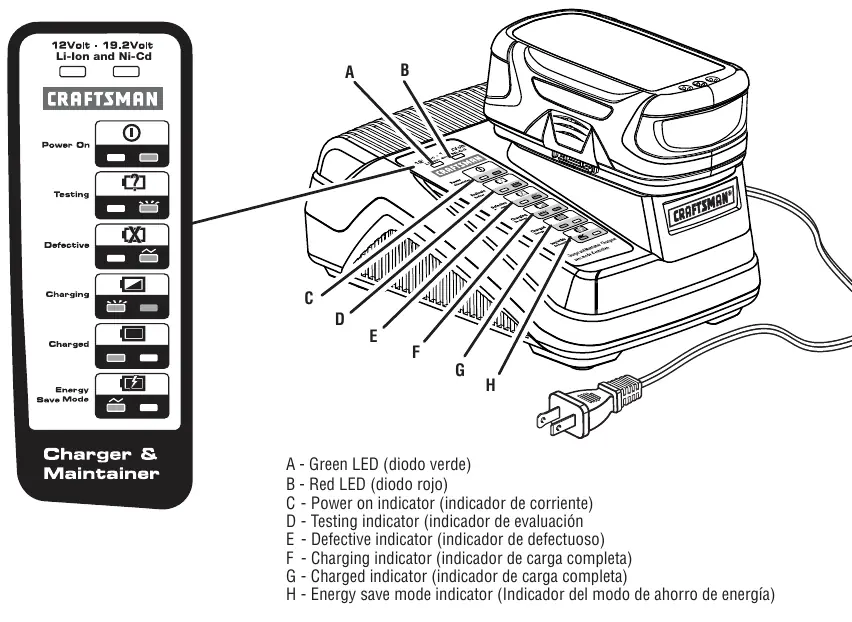

- Fig. 2: Schemat panelu sterowania z diodami LED i ich funkcjami.

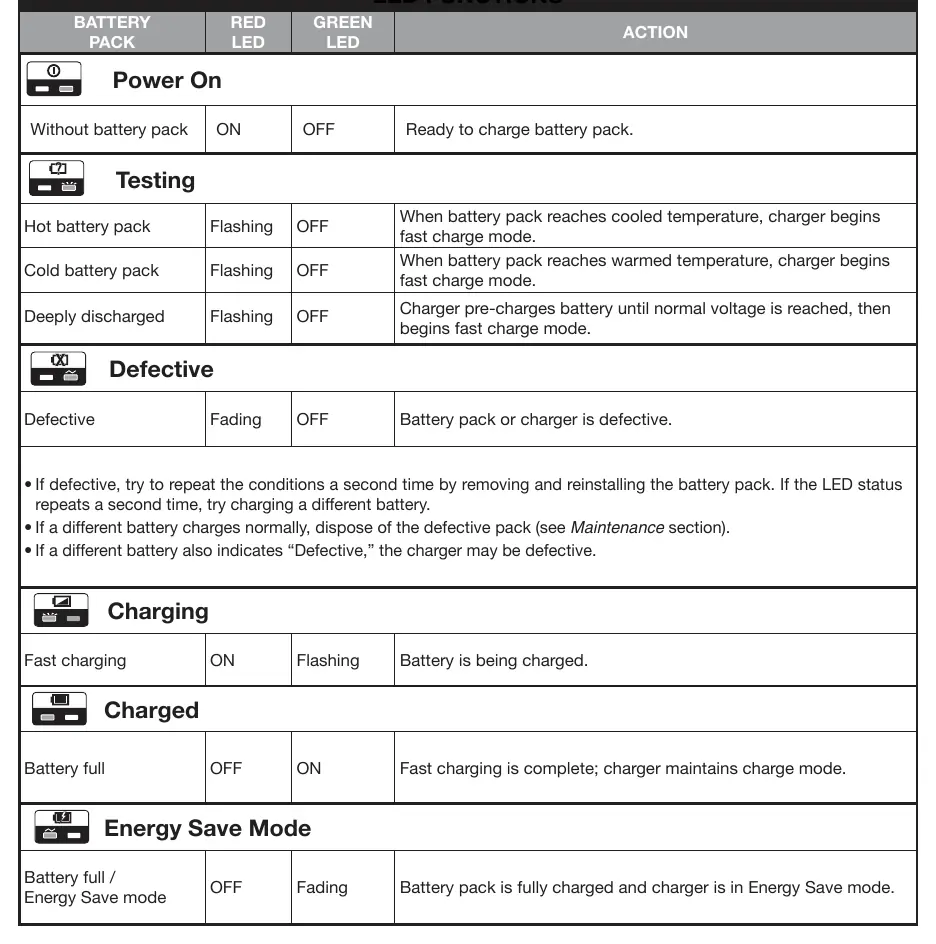

- Fig. 3: Tabela funkcji diod LED w zależności od stanu akumulatora.
Zgodność modelu
- Ładowarka obsługuje akumulatory litowo-jonowe (Li-Ion) oraz niklowo-kadmowe (Ni-Cd).
- Nie używać do innych typów akumulatorów, grozi wybuchem.
