Instrukcja instalacji i diagnostyki kontrolera Curtis 1264-ITS
Przewodnik instalacji i diagnostyki dla kontrolera Curtis 1264-ITS. Zawiera procedury sprawdzania uzwojeń silnika, cewki stycznika, wiązki przewodów oraz pełną tabelę kodów błędów LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy instalacji i diagnostyki kontrolera Curtis 1264-ITS. Kluczowym wymogiem jest wykonanie procedur sprawdzających przed montażem urządzenia; ich pominięcie skutkuje utratą gwarancji. Kontroler wymaga użycia miernika VOM (wolto-omomierza) do weryfikacji stanu silnika, stycznika oraz wiązki przewodów.
Procedury przedinstalacyjne
Przed montażem kontrolera należy wykonać następujące testy:
- Sprawdzenie uzwojeń silnika: Przy odłączonym silniku zmierzyć rezystancję między A1-A2 (0.2-2 Ω), F1-F2 (0.8-3 Ω), A1-F1 (otwarty obwód) oraz F1 do obudowy (>5 MΩ).
- Sprawdzenie głównego stycznika: Odłączyć przewody, zmierzyć cewkę (100-250 Ω). Po podaniu napięcia rezystancja powinna spaść poniżej 0.3 Ω.
- Sprawdzenie wiązki przewodów: Skontrolować złącza pod kątem korozji, luźnych lub uszkodzonych pinów.
Diagnostyka i kody błędów
W przypadku awarii, kontroler sygnalizuje błąd za pomocą diody LED, która miga kodem dwucyfrowym. Przykładowo kod "3,2" oznacza zespawany główny stycznik.
Tabela kodów błędów (wybrane)
- 1,1: Błąd autotestu (uszkodzony kontroler)
- 1,2: Błąd przepustnicy (ITS)
- 1,3: Błąd czujnika prędkości
- 1,5: Zablokowanie silnika
- 2,1: Niskie napięcie akumulatora
- 2,2: Przepięcie
- 3,2: Zespawany stycznik główny
- 4,3: Zwarcie M- do B-
Bezpieczeństwo
Podczas diagnostyki zawsze należy podnieść koła napędowe nad ziemię. Pomiary napięcia na pinach złącza należy wykonywać przy podłączonym kontrolerze, używając metody "back probe" (np. za pomocą spinacza biurowego).
Praktyczna pomoc
Typowe problemy
Kontroler nie działa
Sprawdź kody błędów LED i wykonaj procedurę diagnostyczną pinów zgodnie z instrukcją.
Błąd 1,2 (Przepustnica)
Sprawdź przewód wejściowy przepustnicy pod kątem przerwania lub zwarcia do B+ lub B-.
Błąd 3,2 (Zespawany stycznik)
Sprawdź czy stycznik nie jest zablokowany w pozycji zamkniętej lub czy sterownik stycznika nie jest uszkodzony.
Przed użyciem
- Podnieś koła napędowe nad ziemię
- Przygotuj miernik VOM
- Sprawdź rezystancję uzwojeń silnika (A1-A2, F1-F2)
- Sprawdź cewkę stycznika głównego
- Sprawdź stan pinów w wiązce przewodów
Parametry w praktyce
- Rezystancja A1-A2
- 0.2 - 2 Ω (przy odłączonym silniku)
- Rezystancja F1-F2
- 0.8 - 3 Ω (przy odłączonym silniku)
- Rezystancja cewki stycznika
- 100 - 250 Ω
Ilustracje i schematy

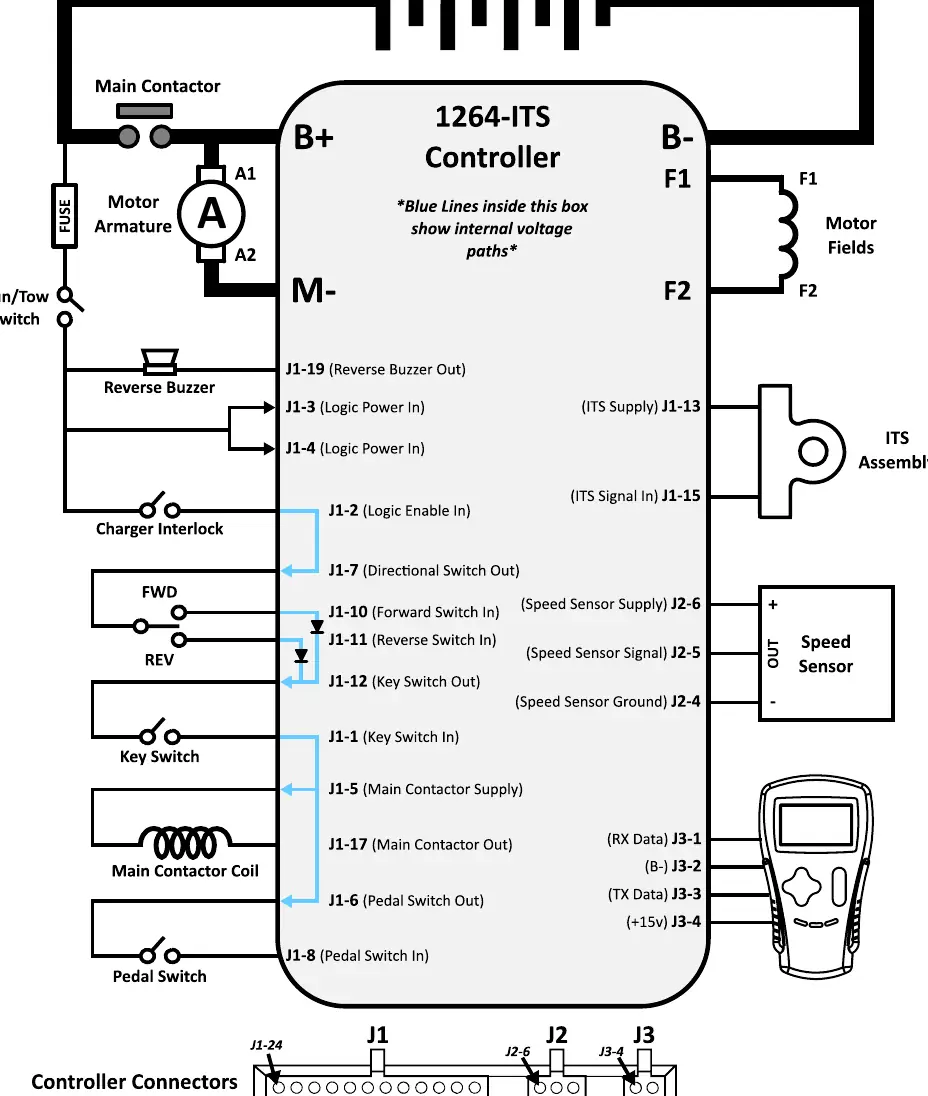

- Schemat połączeń przedstawia ścieżki napięcia wewnętrznego oraz połączenia pinów J1, J2, J3.
- Wskazuje podłączenie akumulatora, silnika, stycznika, przepustnicy (ITS) oraz czujnika prędkości.
